Sale!
ABB REA 101 电弧光保护继电器
¥2,255.00
🏚️交货货期：现货
⚙️产品名称：模块/控制器/伺服器/触摸屏
3️⃣6️⃣5️⃣保修期：12个月
📦产品包装：卖家提供完备且安全保护包装
⚖️运费：根据当地货运代理的不同，应以不同地区的运费为准。
🆓是否包含关税：不包含任何税费
☎️请联系我：+8613822101417 张工 Wechat/Whatsapp
📎外贸官网：www.abbgedcs.com
📩电子邮箱：sauldcsplc@gmail.com

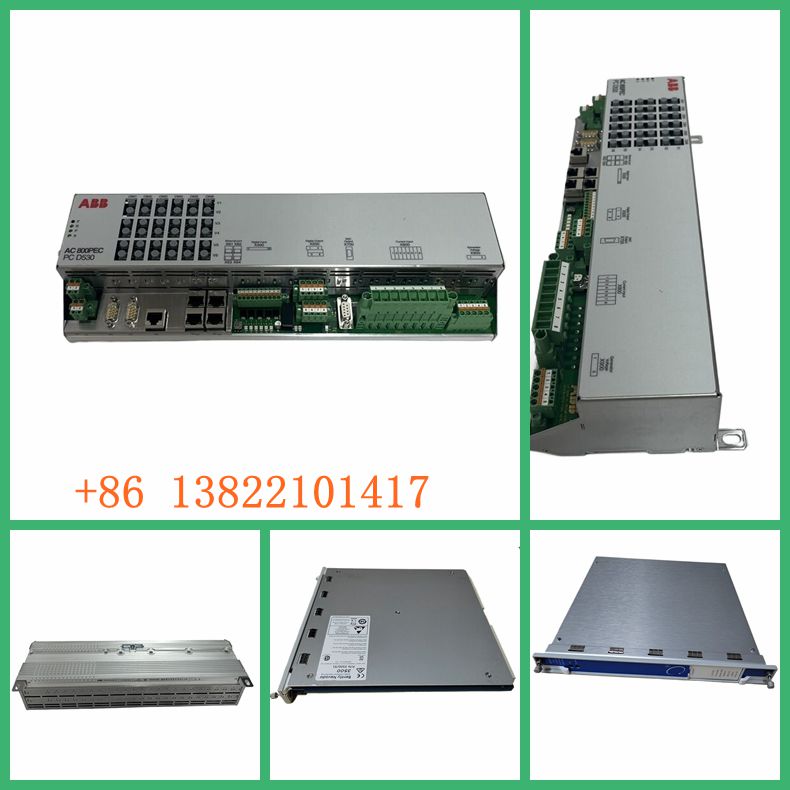

⚠️Kind reminder: This image is not a real picture of this product. Please contact me immediately for an inquiry!
温馨提示：此图片不是该产品的真实图片。请立即联系我进行咨询！
wechatPhone +8613822101417
Phone: +86 13822101417
Email: sauldcsplc@gmail.com
connect：Simon
Description
ABB REA 101 Arc Protection Relay (26-60VDC) 产品介绍
📌 产品概述
ABB REA 101 是一款专为中低压开关柜设计的电弧光保护继电器，工作电压范围26-60VDC，适用于690V及以下系统的快速电弧故障检测与隔离。该设备通过光传感器与电流互感器双重判据，实现<4ms的极速动作时间，有效防止电弧故障引发的设备损毁与人员伤亡，广泛应用于数据中心、工业配电、商业建筑等场景。
产品参数
| 参数项 | 详细描述 |
|---|---|
| 型号 | REA 101 |
| 额定电压 | 26-60VDC（支持110VDC/220VDC扩展模块） |
| 检测原理 | 光强度+电流突变双判据（阈值可设） |
| 动作时间 | <4ms（从检测到跳闸指令发出） |
| 传感器接口 | 4路光纤电弧光传感器输入 2路电流互感器输入（5A/1A） |
| 输出触点 | 4组常开继电器（触点容量8A/250V AC） 2组故障信号输出（干接点） |
| 通信功能 | RS485（Modbus RTU） 可选以太网模块（支持IEC 61850 GOOSE） |
| 环境适应性 | 工作温度：-25°C ~ +70°C 存储温度：-40°C ~ +85°C |
| 机械尺寸 | 105（高）× 175（宽）× 120（深）mm（DIN导轨安装） |
| 防护等级 | IP40（前端面板），IP20（整体） |
| 认证标准 | IEC 62271-200、UL 1008、CE |
核心功能特点
- 超快响应能力
采用ASIC专用芯片处理电弧光信号，动作时间比传统保护装置快10倍，最大限度限制故障能量释放。 - 自适应阈值设置
支持通过ABB PCM600软件调整光强度触发值（0.1-100kLux）与电流突变系数（0.2-5In），适应不同安装环境。 - 冗余设计
双电源输入（主备自动切换）+ 看门狗电路，确保系统失电或软件故障时仍能输出跳闸信号。
应用场景
- 数据中心：UPS输出柜电弧故障隔离
- 工业配电：MCC抽屉柜快速保护
- 商业建筑：低压配电室电弧光监测
- 新能源：光伏逆变器室防火保护
相关产品推荐
若需扩展通道数或适配高压系统，可参考以下ABB电弧光保护装置：
| 型号 | 关键升级 | 适用场景 |
|---|---|---|
| REA 103 | 8路光传感器输入，支持弧光+过流+零序三重判据 | 复杂配电网络电弧故障定位 |
| REA 200 | 集成HMI触摸屏，支持事件录波与波形分析 | 关键电力设施（医院/机场）保护 |
探索更多ABB电弧光保护方案 或联系技术支持获取定制化配置建议。
注意事项
- 光纤传感器需避开强光源直射，安装角度建议与柜体平面成30°-60°。
- 定期用软布清洁传感器镜头，防止灰尘积累导致误报。
- 跳闸测试时需断开主回路，仅通过测试按钮验证逻辑功能。
如需技术文档、备件采购或现场调试服务，请联系启明工业自动化获取专业支持。 🛡️
