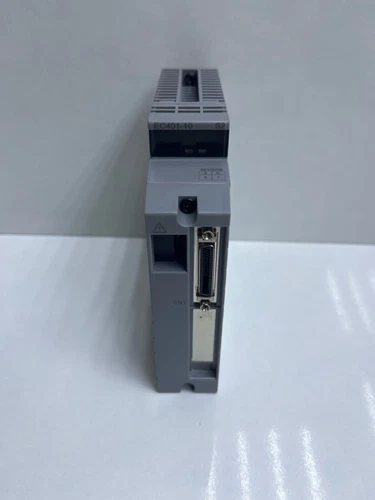

YOKOGAWA EC401-10 S2 总线耦合器模块

Description

YOKOGAWA EC401-10（可能也包含STYLE S2，尽管“STYLE S2”在提供的信息中未直接关联到EC401-10的具体型号，但可能是该系列的一个变种或后缀标识）BUS COUPLER MODULE，即横河EC401-10（可能包含STYLE S2）总线耦合器模块，是一个重要的通信模块。以下是对该模块的详细解析：

一、基本功能

ESB总线耦合器模块是一个通信模块，用于通过ESB总线连接现场控制单元（Field Control Unit，FCU）和ESB总线节点单元。它实现了现场设备与控制系统之间的数据交换。

二、安装与配置

1. 安装位置：该模块可安装在FIO（Field Input/Output，现场输入输出）的现场控制单元中，具体型号包括AFV30S、AFV30D、AFV40S、AFV40D、AFV10S、AFV10D、AFF50S和AFF50D。
2. 冗余配置：通过在FIO的现场控制单元中安装两个模块，可以配置双冗余ESB总线，提高系统的可靠性和稳定性。
   • 当ESB总线是非冗余时，需要将ESB总线耦合器模块安装在上述现场控制单元的第7个插槽中，并且第8个插槽必须由虚拟模块覆盖。
   • 当ESB总线是双冗余时，模块需要安装在第7个和第8个插槽中。

三、技术规格

1. 功能：ESB总线接口功能。
2. 可连接节点数量：最大9个单元（这取决于FCS数据库）。
3. 传输速度：128 Mbps（I/O模块数据传输）。
4. 传输距离：最大10m（可能因具体应用场景和线缆质量而异）。
5. 电流消耗：0.5A。
6. 重量：0.24kg。

四、应用领域

由于YOKOGAWA EC401-10总线耦合器模块具有高速、高可靠性和易于配置的特点，它广泛应用于工业自动化、电力系统、化工、石油、电子和航天等领域。在这些领域中，该模块实现了现场设备与控制系统之间的高效、可靠的数据交换，为系统的实时控制、监测和故障诊断提供了有力支持。

五、注意事项

1. 兼容性：在选购和安装时，请确保该模块与您的现场控制单元和ESB总线系统兼容。
2. 安装与维护：请遵循横河提供的安装指南和维护手册进行操作，以确保系统的正常运行和延长使用寿命。
3. 故障排查：如果在使用过程中遇到任何问题或故障，请及时联系横河的技术支持团队进行排查和解决。

综上所述，YOKOGAWA EC401-10（可能包含STYLE S2）总线耦合器模块是一个功能强大、易于配置且广泛应用于工业自动化领域的通信模块。
