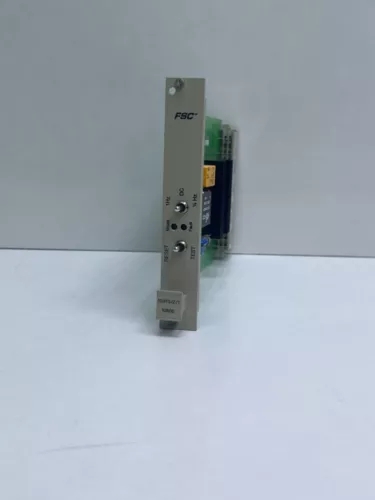

HONEYWELL 10310/2/1 漏地检测器

Description

HONEYWELL FSC系统中的10310/2/1 Earth Leakage Detector（ELD，漏地检测器）是一个重要的安全组件，用于监测系统内的24VDC电源是否存在接地现象。以下是对该漏地检测器的详细介绍：

一、工作原理

FSC系统本身是浮空设计的，即系统内的0V参考点和系统外的大地没有任何联系。这种设计是为了避免外界对FSC系统的干扰。然而，为了确保系统的安全，仍然需要监测电源是否存在接地现象。ELD正是用于此目的的设备。它能够检测到系统内的24VDC电源是否发生了接地，并在检测到接地故障时发出警报。

二、主要功能

1. 监测接地现象：ELD能够实时监测FSC系统内的24VDC电源是否有接地现象发生。
2. 故障指示：当检测到接地故障时，ELD的Fault指示灯会亮起。此时，操作人员需要通过Switch2进行复位操作。如果复位后Fault指示灯仍然点亮，说明接地故障确实存在。
3. 安全保护：通过监测接地现象，ELD能够在系统出现潜在的安全隐患时及时发出警报，从而保护系统和操作人员的安全。

三、使用与维护

1. 使用说明：

   • 通常将Switch1打到DC位置。
   • 打到1Hz或1/4Hz位置时，绿色的MODE指示灯以所选定的频率闪动。另外两个频率需要使用特殊的仪表来测量漏地。
   • 在正常工作状态下，如果发现面板的Fault指示灯为亮，应通过Switch2进行复位。如果复位后指示灯仍然点亮，说明存在接地故障。

2. 维护建议：

   • 定期检查ELD的工作状态，确保其能够正常监测接地现象。
   • 如果发现Fault指示灯频繁亮起或无法复位，应立即检查系统内的接线情况，排除接地故障。
   • 在进行维护时，应遵循相关的安全操作规程，确保操作人员的安全。

四、注意事项

1. 在使用ELD时，应确保其接线正确且牢固，避免由于接线不良导致的误报或漏报现象。
2. 在进行故障排查时，应先排除简单的接地问题，如电缆破皮等。如果问题依旧存在，应进一步检查系统内的其他组件。
3. 在维护过程中，应注意保持ELD及其周围环境的清洁和干燥，避免由于环境因素导致的设备故障。

综上所述，HONEYWELL FSC 10310/2/1 10800 EARTH LEAKAGE DETECTOR是一个重要的安全组件，能够实时监测FSC系统内的24VDC电源是否存在接地现象。通过正确使用和维护该设备，可以确保系统的安全运行并保护操作人员的安全。
