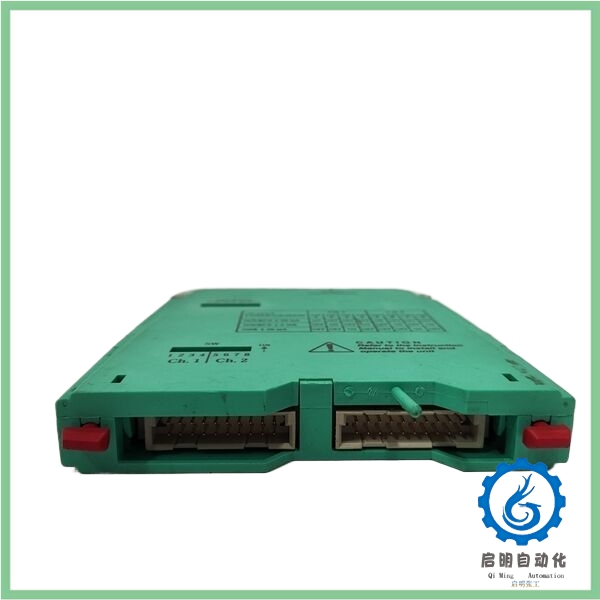

PEPPERL+FUCHS HiD2082 温度信号调节器模块

Description

• • PEPPERL+FUCHS HiD2082模块是一款温度信号调节器模块，主要用于工业自动化和过程控制领域。以下是对该模块的详细介绍：

    一、产品概述

    PEPPERL+FUCHS HiD2082模块是一款高性能的温度转换器，专为本质安全应用设计。它能够接收来自危险区域的热电偶(TC)、毫伏、电位计或电阻温度检测器(RTD)的信号，并将其转换为安全区域的隔离、线性化模拟输出。该模块不仅提高了信号传输的可靠性和安全性，还简化了系统设计和维护。

    二、主要特点

    1. 隔离与转换功能：HiD2082模块具有隔离功能，能够确保危险区域与安全区域之间的电气隔离，防止危险能量进入安全区域。同时，它还能将接收到的温度信号转换为标准的模拟输出信号，如4-20mA电流或1-5V电压。
    2. 多输入与输出：该模块支持多种输入类型，包括热电偶、RTD和电位计等。此外，它还可以配置为信号分配器，实现1个输入和2个输出的功能，提高了系统的灵活性和扩展性。
    3. 故障检测与指示：HiD2082模块具备线路故障检测功能，能够实时监测现场电路的线路状态。一旦检测到故障，模块会通过故障总线上的红色LED和输出显示进行指示，方便用户快速定位和解决问题。
    4. 易于配置：用户可以使用PACTware配置软件轻松配置该模块，无需复杂的硬件调整或编程工作。这大大降低了系统配置的难度和成本。
    5. 符合标准与认证：HiD2082模块符合IEC/EN 61508 / IEC/EN 61511等国际标准，并达到SIL 2级安全完整性等级。这确保了模块在工业自动化和过程控制领域中的可靠性和安全性。

    三、技术规格

    • 输入类型：热电偶、RTD、电位计等
    • 输出类型：4-20mA电流源/灌、1-5V电压源
    • 电源要求：24V直流电源（总线供电）
    • 测量范围：根据输入类型不同而有所差异
    • 环境温度：-20°C至60°C（工作），-40°C至85°C（存储）
    • 相对湿度：5%至90%（无冷凝）
    • 尺寸：18x114x130毫米（宽x高x深）

    四、应用场景

    PEPPERL+FUCHS HiD2082模块广泛应用于石油、化工、石化、天然气、医药等存在易燃易爆危险场所的工业领域。它可以将危险区域中的温度信号安全地传输到安全区域进行处理和显示，为工业自动化和过程控制提供了可靠的解决方案。

    五、总结

    PEPPERL+FUCHS HiD2082模块是一款功能强大、易于配置的温度信号调节器模块。它凭借卓越的隔离与转换功能、多输入与输出特性以及故障检测与指示功能，在工业自动化和过程控制领域中发挥着重要作用。同时，该模块符合国际标准和认证要求，确保了其在各种恶劣环境下的可靠性和安全性。
