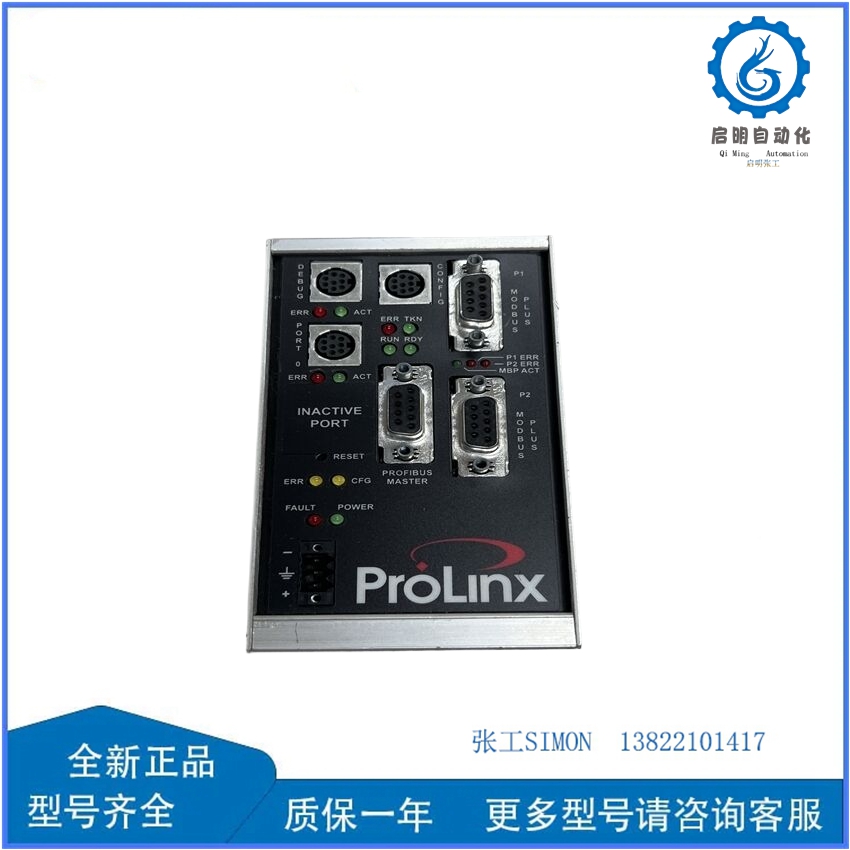

PROSOFT 5304-MBP-PDPM 模块
PROSOFT 5304-MBP-PDPM 模块是罗克韦尔自动化（Rockwell Automation）旗下ProSoft Technology公司生产的一款协议转换网关模块，主要用于实现不同工业协议之间的通信和数据交换。以下是关于该模块的详细介绍：
一、产品概述
- 型号：5304-MBP-PDPM
- 类型：协议转换网关（Gateway）
- 功能：将Modbus TCP/IP协议转换为ControlLogix/CompactLogix的PDPM（Process Data Port Mapper）协议，或反向转换。
- 应用场景：适用于需要集成Modbus设备（如传感器、仪表、PLC等）与罗克韦尔自动化ControlLogix/CompactLogix控制系统的工业环境。
二、核心功能
- 协议转换
- 支持Modbus TCP/IP（客户端/服务器模式）与PDPM（罗克韦尔自动化专用协议）之间的双向数据映射。
- 可配置为Modbus主站（Master）或从站（Slave），实现与第三方Modbus设备的通信。
- 数据映射与交换
- 通过配置工具（如ProSoft Configuration Builder）定义Modbus寄存器与ControlLogix/CompactLogix控制器标签（Tags）之间的映射关系。
- 支持实时数据交换，确保控制系统与Modbus设备间的数据同步。
- 冗余支持
- 可与ControlLogix/CompactLogix的冗余系统配合使用，提高系统可靠性。
- 诊断与监控
- 提供LED指示灯和日志功能，便于故障排查和状态监控。
- 支持通过ProSoft Discovery Tool进行远程诊断。
三、技术规格
- 通信接口：
- 1个RJ45以太网端口（支持10/100 Mbps，Modbus TCP/IP）。
- 1个背板接口（连接ControlLogix/CompactLogix机架）。
- 协议支持：
- Modbus TCP/IP（客户端/服务器）。
- PDPM（Process Data Port Mapper，罗克韦尔自动化专用）。
- 环境适应性：
- 工作温度：0°C至60°C（32°F至140°F）。
- 防护等级：IP20（需安装在机柜内）。
- 认证：
- CE、UL、cUL等工业认证。
四、典型应用场景
- 旧系统升级：将原有Modbus设备集成到新的ControlLogix/CompactLogix系统中，避免设备更换成本。
- 多协议共存：在统一控制平台（如FactoryTalk View）中管理Modbus和罗克韦尔自动化设备。
- 数据采集与监控：通过Modbus TCP/IP连接远程I/O或智能仪表，将数据传输至ControlLogix控制器进行集中处理。
五、配置与使用
- 硬件安装：
- 将模块插入ControlLogix/CompactLogix机架的空闲插槽。
- 通过以太网电缆连接Modbus设备或网络。
- 软件配置：
- 使用ProSoft Configuration Builder工具创建配置文件，定义Modbus寄存器与控制器标签的映射关系。
- 将配置文件下载到模块中，并验证通信是否正常。
- 编程集成：
- 在Studio 5000（Logix Designer）中创建对应的控制器标签，与模块映射的寄存器对应。
- 通过Ladder Logic或Structured Text编写控制逻辑。
六、优势与价值
- 成本效益：避免因协议不兼容而更换现有设备，降低升级成本。
- 灵活性：支持多种Modbus设备类型（如RTU、TCP/IP），适应不同工业场景。
- 可靠性：罗克韦尔自动化生态兼容，确保长期稳定运行。
七、注意事项
- 协议兼容性：确保Modbus设备的寄存器类型（如线圈、输入寄存器）与模块配置匹配。
- 网络配置：Modbus TCP/IP设备需与模块在同一子网，或通过路由器正确路由。
- 固件更新：定期检查ProSoft官网获取最新固件，修复潜在漏洞并提升性能。
如需更详细的技术文档或配置指南，建议访问ProSoft Technology官网或联系罗克韦尔自动化技术支持。
