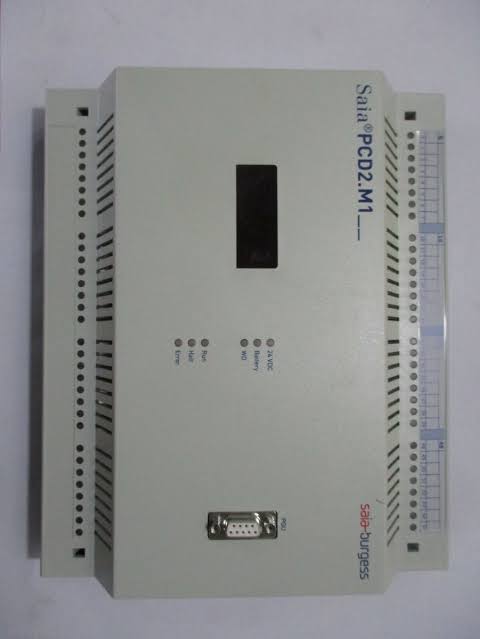

SAIA-BURGESS PCD2.M1 控制器

SAIA-BURGESS PCD2.M1（亦称 Saia PCD2.M110 / PCD2.M120 / PCD2.M150 等衍生型号）是赛亚（Saia-Burgess Controls / SBC）旗下经典的 PCD2 系列紧凑型可编程逻辑控制器（PLC）主控单元。该控制器将 CPU 核心、电源供应、通信接口以及可扩展的 I/O 插槽高度集成于紧凑的箱体之中，专为楼宇自动化、暖通空调（HVAC）控制、水处理及中小型工业过程自动化而设计。PCD2.M1 凭借其出色的模块化扩展能力、长期运行稳定性及对多协议通信的支持，在各类自动化控制系统中承担着数据采集与逻辑控制的核心职能。

产品参数

• 产品品牌与型号：SAIA-BURGESS PCD2.M1

• 所属系统系列：Saia PCD2 系列控制器

• 输入工作电压：24 V DC（±20% 包含纹波）

• 工作功耗：额定静态功耗约 15 W 至 25 W（依据扩展模块数量有所不同）

• 板载插槽与扩展能力：底板集成 4 到 8 个 I/O 扩展插槽，最大支持 1024 个数字量/模拟量点位

• 用户程序与数据内存：128 KB 至 512 KB Flash/RAM（支持锂电池掉电数据保护）

• 通信接口配置：板载 PGU 编程口、RS-232/RS-485 串行接口，可选配 Profibus-DP 或 Ethernet 通信模块

• 外形尺寸：宽 190 mm × 高 140 mm × 深 65 mm

• 设备净重：约 0.75 kg

• 原产地：瑞士（Switzerland）

产品使用说明

PCD2.M1 控制器采用标准的 35 mm DIN 导轨卡装或直接螺栓安装形式。安装前必须切断控制柜主电源，并确保 24V DC 供电极性正确无误。控制器底板设有专门的 I/O 模块插槽，插入数字量或模拟量扩展卡（如 PCD2.A / PCD2.E 系列）时需确保卡槽紧密接合并锁定安全锁扣。软件层面统一使用 Saia PG5 Controls Suite 编程开发环境，通过 PGU 串口或以太网端口下载运行逻辑与组态参数。日常维护中需注意定期检查前面板电池指示灯（Battery LED），若指示灯亮起应在系统通电状态下及时更换板载后备电池，以防止掉电后实时时钟（RTC）和关键暂存数据丢失。

常见问题解释Q&A

Q：PCD2.M1 前面板上的 Run、Halt、Error 和 Battery 指示灯分别代表什么含义？ A：Run 灯绿亮表示控制器正在正常执行程序；Halt 灯黄亮表示 CPU 处于停止/暂停状态；Error 灯红亮或闪烁表示检测到系统硬件故障或程序执行异常；Battery 灯红亮则提示内部后备锂电池电量低，需尽快更换。

Q：如何在不停机的情况下更换 PCD2.M1 的后备电池？ A：电池主要用于在系统断电时保存 RAM 中的数据与时钟。更换电池时，建议保持 24V DC 系统电源处于通电状态，直接打开电池盒盖板取出旧电池并装入同规格的新锂电池（通常为 CR2032 或专用的 3V 锂电池），这样可确保 RAM 数据绝对不丢失。

Q：PCD2.M1 是否可以无缝无缝升级替换为较新的 PCD2.M5 系列或 PCD3 系列？ A：可以。Saia PCD 系列具备极佳的前后兼容性。在硬件升级时，PCD2.M1 的程序逻辑可通过 PG5 软件直接编译转换导入至 PCD2.M550 或 PCD3 系列控制器中，原有的 PCD2 系列 I/O 模块亦可通过接口适配卡或在同系列机架中继续保留使用。
