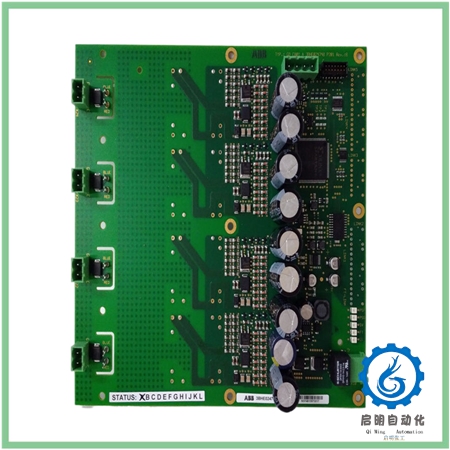

ABB 3BHE024747R0101 负反馈板卡模块

Description

ABB 3BHE024747R0101 变压器有很多种，专用变压器也有很多种。然而，它们的基本工作原理是相同的。

1.变压器物理特性说明

(1) 变形金刚(电影名)通常具有外壳，通常由金属制成。但是有些变压器没有外壳，形状也不一定是长方形。

(2)变压器有多根引线，最少三根，有的超过十根。通常，这些导线不能互换。

(3)不同类型的变压器有其独特的物理特征。例如，中频变压器有一个明显的方形金属外壳。

(4)与其他元件相比，变压器具有独特的物理特征，使其在电路板上易于识别。

ABB 3BHE024747R0101

对于负反馈电阻R4，其阻值越大，负反馈越大，放大器的放大倍数越小。对于交流信号负反馈，VT1的发射极负反馈阻抗应为R5与C4串联，与R4并联的总阻抗。由于R4的电阻值不随频率变化，所以主要分析R5和C4串联电路的阻抗随频率变化时负反馈的变化。

R5和C4串联电路的阻抗特性曲线表明，当信号频率低于300Hz时，该电路的阻抗随着频率的降低而增加。因此，当与R4并联时，总负反馈阻抗仍会增加，从而增加负反馈并降低放大系数。频率越低，R5和C4电路的阻抗越大，放大器的放大系数越小。因此，该电路衰减频率低于300Hz的信号。
