Samsung SPDI-16 | 数字量输入模块
📋 产品参数
| 参数名称 | 参数信息 |
|---|---|
| 品牌 | Samsung（三星重工） |
| 型号 | SPDI-16 |
| 产品系列 | SSAS-PRO |
| 产品名称 | 船舶报警监控数字量输入模块 |
| 产地 | 韩国（具体以实物铭牌为准） |
| 产品状态 | 二手或备件状态，具体以实物为准 |
| 尺寸 | 以实物测量及安装资料为准 |
| 重量 | 以实物为准 |
| 原产地 | 韩国（具体批次以铭牌为准） |
| 工作电源 | +24V DC，具体接线要求以设备手册为准 |
| 是否停产 | 暂无可靠资料确认 |
🔧 产品介绍

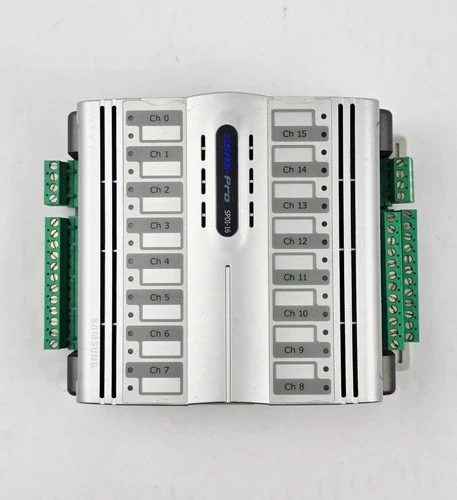

Samsung SSAS-PRO SPDI-16 是三星船舶自动化报警与监控系统使用的数字量输入模块，主要用于采集现场开关量信号，并将信号状态传送至系统控制单元，供设备状态监视、报警判断及运行管理使用。
该模块可用于接收来自辅助设备、限位开关、报警触点及其他符合输入要求的现场设备信号，适合船舶自动化系统中的状态采集与报警监控场景。其模块化结构便于系统维护、故障定位以及备件更换。
SPDI-16 具有 16 路数字量输入通道，技术资料中列出的接口包括 48 针 DIN 连接器，供电要求涉及 +24V DC。部分配置支持光电隔离及断线检测相关功能，具体功能应以对应硬件版本和系统接线方式为准。
⚙️ 产品主要特点
🔹 多通道信号采集：提供 16 路数字量输入，便于集中采集多个现场设备的开关状态。
🔹 适用于船舶自动化系统：面向 SSAS-PRO 报警监控架构，可用于符合系统设计要求的设备状态采集。
🔹 信号隔离设计：相关技术资料列有光电隔离设计，有助于降低现场信号对内部电路的干扰风险。
🔹 便于维护：模块化设计有利于检查输入通道、排查线路问题以及进行备件替换。
🔹 适合状态监控应用：可用于报警触点、辅助设备状态及其他符合输入规范的数字信号采集。
🏭 应用领域
- 🚢 船舶报警与监控系统
- ⚙️ 机舱辅助设备状态采集
- 🛠️ 泵、风机及其他设备的运行状态监视
- 🚨 符合输入规范的报警触点采集
- 🔌 船舶自动化控制柜及相关监控设备
具体应用需结合现场控制系统架构、输入信号类型和模块版本确认。
🧰 日常维护保养
- 定期检查连接器：检查模块插接部位、端子及线束是否松动、氧化或存在腐蚀迹象。
- 检查输入状态：结合系统监控画面及现场触点状态，核对各输入通道的显示是否一致。
- 保持设备清洁：避免灰尘、潮气、油污和盐雾长期积聚在模块及连接部位。
- 检查供电情况：确认供电电压、极性及接地方式符合设备手册要求。
- 保存维护记录：记录通道异常、线路维修、模块更换及测试结果，便于后续追踪。
- 规范更换模块：更换前确认系统停机或隔离要求，避免带电插拔造成设备损坏或报警系统误动作。
🔍 故障排查与常见问题
1. 输入通道没有状态变化
检查现场触点是否正常动作、接线是否松脱，以及输入公共端和供电是否符合接线图要求。必要时使用合适的测试工具检查线路连续性。
2. 系统显示的状态与现场不一致
核对常开、常闭触点配置及逻辑定义，并检查通道地址、接线位置和系统组态。不要仅凭指示灯状态直接判断模块损坏。
3. 多个通道同时异常
检查模块供电、公共接线、连接器及系统侧通信或背板连接。若多个通道同时失效，应先排查共用线路和供电问题。
4. 模块更换后无法正常运行
确认备件型号为 SPDI-16，并核对硬件版本、安装位置、连接器方向及系统兼容性。更换后应按照船舶系统维护规程进行功能测试。
5. 出现间歇性输入故障
检查端子接触、线缆破损、振动引起的松动以及现场电气干扰。若故障持续存在，应由具备资质的维护人员进一步检测。
⚠️ 安全注意事项
- 安装、拆卸或接线前，应遵守设备手册规定的断电、隔离和防误启动程序。
- 不得将超出额定范围的电压直接接入数字量输入端。
- 不得在未确认端子定义的情况下试接电源或信号线。
- 涉及船舶报警、监控或安全相关系统时，模块更换和测试应按照船舶管理及设备维护规程执行。
- 对于旧件或库存备件，安装前应检查外观、连接器、腐蚀情况，并进行适当的功能测试。
❓ 常见问题解释 Q&A
Q1：SPDI-16 是什么类型的模块？
A：它是 Samsung SSAS-PRO 报警与监控系统使用的数字量输入模块，主要用于采集现场开关量信号。
Q2：SPDI-16 有多少路输入？
A：该型号对应 16 路数字量输入。实际通道使用方式应以系统接线图和配置资料为准。
Q3：SPDI-16 的工作电源是多少？
A：相关技术资料列出 +24V DC 供电要求。安装前应确认具体硬件版本、供电端子及接线规范。
Q4：SPDI-16 能否直接替换其他数字量输入模块？
A：不能仅凭通道数量判断兼容性。应核对型号、接口、供电、输入类型、硬件版本和系统组态。
Q5：采购二手模块时需要注意什么？
A：建议确认型号标签清晰、连接器完整、无明显腐蚀或烧蚀，并向供应方了解测试情况。安装前还应进行兼容性确认及功能测试。
📦 同品牌及相关系列型号推荐
以下列出可供进一步查找的三星 SSAS-PRO 系列相关型号；不同型号的功能并不相同，采购前应核实系统兼容性。
- Samsung SSAS-PRO SPDI-24 — 数字量输入模块
- Samsung SSAS-PRO SPDO-16 — 数字量输出模块
- Samsung SSAS-PRO SPDO-24 — 数字量输出模块
- Samsung SSAS-PRO SPAI-16 — 模拟量输入模块
- Samsung SSAS-PRO SPAI-6 — 模拟量输入模块
- Samsung SSAS-PRO SPAO-8 — 模拟量输出模块
- Samsung SSAS-PRO SPRI-16 — 温度输入模块
- Samsung SSAS-PRO RSPC-X32 — 系统 CPU 模块
- Samsung SSAS-PRO SPTB-DI — 数字量输入端子板
- Samsung SSAS-PRO SPDI-16 — 16 路数字量输入模块
- Samsung SSAS-PRO SPDI-24 — 24 路数字量输入模块
- Samsung SSAS-PRO SPDO-16 — 16 路数字量输出模块
- Samsung SSAS-PRO SPAI-16 — 模拟量采集模块
- Samsung SSAS-PRO SPAO-8 — 模拟量输出模块
- Samsung SSAS-PRO SPRI-16 — 温度信号采集模块
采购提示： SPDI-16 的尺寸、重量、具体隔离参数、断线检测能力及停产状态，应以对应版本的技术手册、实物铭牌和供应方测试记录为准。
