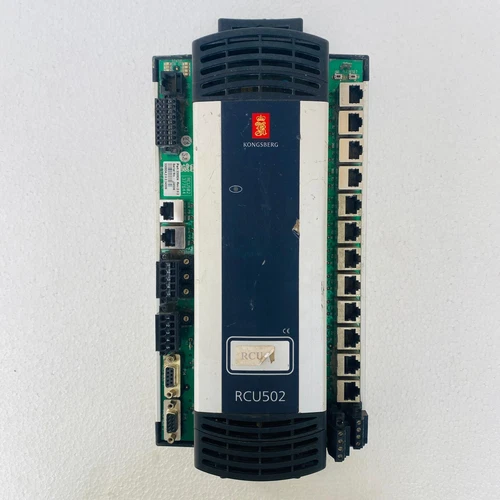

Kongsberg RCU502 | 船用远程控制器模块
📋 产品参数
| 参数名称 | 参数信息 |
|---|---|
| 品牌 | Kongsberg |
| 型号 | RCU502 |
| 产品编号 | 330924 |
| 硬件版本 | Rev. 2.0.2 |
| 产品系列 | Kongsberg K-Chief 船舶自动化系统 |
| 产品名称 | 远程控制器模块 |
| 产地 | 挪威品牌，实际制造地以铭牌为准 |
| 产品状态 | 以实物及检测结果为准 |
| 外形尺寸 | 以硬件版本及安装手册为准 |
| 重量 | 以实物为准 |
| 供电电压 | 24 VDC |
| 处理器 | PowerPC MPC8245，400 MHz |
| 内存配置 | 64 MB RAM，32 MB Flash |
| 通信接口 | Ethernet、RedNet、FieldNet、串行接口、RBUS、CAN 总线及 PROFIBUS 接口，具体以配置为准 |
| 防护等级 | IP20 |
| 是否停产 | 暂无可靠资料确认 |
🔧 产品介绍
Kongsberg RCU502（330924 Rev. 2.0.2）是一款用于船舶自动化系统的远程控制器模块，主要承担实时控制、远程输入输出通信及现场设备数据交换等任务。该模块可作为过程站控制架构中的关键组成部分，配合远程 I/O 单元和其他控制设备，实现船舶机舱设备及辅助系统的监控与控制。
RCU502 采用 PowerPC MPC8245 处理器，配置 64 MB RAM 和 32 MB Flash 存储器。模块支持多种通信连接，包括以太网、串行通信、CAN 总线、PROFIBUS 及 RBUS 等，具体可用接口和功能取决于硬件配置及系统应用。
设备面板设有状态指示灯、复位按钮、地址设置和模式设置部件，可用于检查控制器启动过程、通信状态及运行状态。其应用涉及船舶自动化系统，因此更换或维护时应核对完整部件编号、硬件修订版本和系统软件配置。
⭐ 产品特点
- 实时控制能力： 适用于船舶自动化系统中的控制任务及远程 I/O 数据交换。
- 多种通信接口： 可通过指定网络和总线接口与控制系统、远程 I/O 及相关设备通信。
- 运行状态指示： 通过状态 LED 识别启动、自检、通信及运行情况。
- 地址配置功能： 可通过地址设置部件配置控制器在系统中的识别地址。
- 模块化系统结构： 便于在兼容的 Kongsberg 自动化系统中进行检修和备件更换。
- 工业控制应用： 适用于船舶过程控制及相关自动化系统，实际功能由系统工程配置决定。
🛠️ 日常维护保养
- 外观检查： 检查模块外壳、连接器及安装固定件，确认无腐蚀、变形或机械损伤。
- 供电检查： 按设备手册检查 24 VDC 电源，确认供电稳定、极性正确且端子连接牢固。
- 状态灯检查： 观察启动和运行期间的 LED 状态，并与 RCU502 硬件手册中的状态说明进行核对。
- 通信接口检查： 检查以太网、串行接口、RBUS 及其他已使用接口的连接情况。
- 地址与模式检查： 记录原有地址轮和模式开关设置。未经系统工程人员确认，不应随意更改。
- 散热及环境检查： 保持控制柜清洁、干燥，避免灰尘积聚和连接器受潮。
- 维护记录： 记录模块版本、控制器地址、故障代码、状态灯表现及更换时间。
⚠️ 故障排查与常见问题
1. 控制器无法启动
检查 24 VDC 供电、接线和保护装置，观察启动过程中状态 LED 的变化。如果自检未能完成，应根据硬件手册进一步检查处理器、存储器及模块内部状态。
2. 控制器持续显示通信异常
检查以太网连接、RedNet 网络、串行线路及远程 I/O 总线连接。还应确认控制器地址与系统配置一致，并排除网络线路或外围设备故障。
3. 远程 I/O 设备无法通信
检查 RBUS 连接、相关接口及配套远程 I/O 单元的供电和状态。若系统采用冗余配置，应按照系统设计检查主备控制器及网络连接。
4. 状态灯持续闪烁或显示异常
记录 LED 的颜色、闪烁频率和启动阶段，并对照对应硬件版本的故障诊断说明。不要仅凭单一指示灯状态直接判断模块损坏。
5. 更换模块后系统无法正常运行
重点核对部件编号 330924、硬件版本、控制器地址、模式开关及系统软件配置。未经授权不要随意更改地址或进行固件操作，以免造成系统通信中断。
❓ 常见问题解释 Q&A
Q1：RCU502 的主要作用是什么？
RCU502 是远程控制器模块，主要用于实时控制、远程 I/O 通信和船舶自动化系统中的数据交换。
Q2：RCU502 使用什么电源？
相关硬件资料标注使用 24 VDC。实际接线前应核对设备铭牌和对应版本的安装手册。
Q3：RCU502 的处理器和存储配置是什么？
相关硬件资料列出 PowerPC MPC8245 处理器，运行频率为 400 MHz，配置 64 MB RAM 和 32 MB Flash。
Q4：RCU502 Rev. 2.0.2 可以直接替换其他修订版本吗？
不能仅凭型号相同就认定可以直接替换。应核对部件编号、硬件修订版本、软件兼容性、地址设置及系统认证要求。
Q5：购买二手模块时需要检查什么？
建议检查型号标签、部件编号 330924、版本标识、连接器、状态灯及通电测试记录，并确认设备能与现有 Kongsberg 控制系统配套。
📦 Kongsberg 相关型号推荐
以下为 Kongsberg 船舶自动化系统中可供备件检索的相关模块，具体用途和兼容性应以系统配置为准。
- RCU501 — 远程控制器单元
- RCU502i — 远程控制器模块
- RCU602 — 远程控制器模块
- RMP420 — 远程多功能输入输出模块
- RMP420S — 远程多功能输入输出模块
- RDIOR420 — 远程数字输入输出及继电器模块
- RDIO401S — 远程数字输入输出模块
- RTB420 — 远程端子板
- RHUB200 — RBUS 集线器
- RSER200-4 — 串行通信模块
- K-Chief 600 — 船舶自动化系统
- K-Chief 700 — 船舶自动化系统
- PROFIBUS 通信模块 — 现场总线配套模块
- Kongsberg RedNet 网络模块 — 控制网络配套设备
- Kongsberg 远程 I/O 系列 — 船舶自动化输入输出设备
采购提示： RCU502 属于控制系统关键模块。采购前应核对完整型号、330924 部件编号、Rev. 2.0.2 硬件版本、地址设置及软件兼容性，并确认模块经过适当测试后再投入运行。
