Lyngsø Marine UMS 2100 | 船用基本报警面板
📋 产品参数
| 参数名称 | 参数信息 |
|---|---|
| 品牌 | Lyngsø Marine |
| 型号 | UMS 2100 BAP |
| 产品编号 | 962005100 |
| 关联部件编号 | 271.148.557 |
| 产品系列 | UMS 2100 船舶监控报警系统 |
| 产品名称 | 基本报警面板（BAP） |
| 产地 | 以设备铭牌为准 |
| 产品状态 | 以实际库存及检测结果为准 |
| 外形尺寸 | 以实物及安装图纸为准 |
| 重量 | 约 1.3 kg |
| 额定供电 | 24 VDC |
| 显示方式 | 带背光四行 LCD 显示屏 |
| 报警功能 | 声音提示、报警指示灯、报警组状态指示 |
| 是否停产 | 暂无可靠资料确认 |
🔧 产品介绍

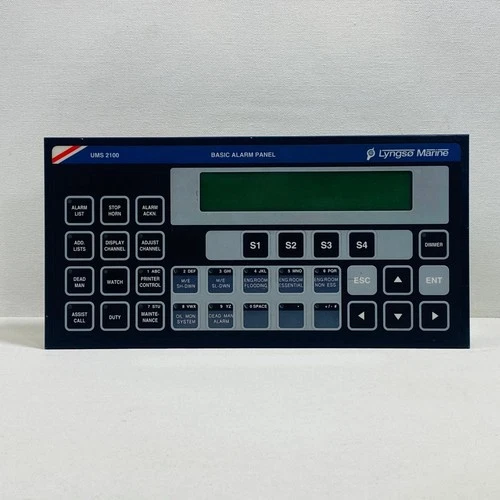

Lyngsø Marine UMS 2100 Basic Alarm Panel（BAP），型号 962005100，是一款用于船舶监控与报警系统的基本报警面板，主要应用于机舱、轮机控制室等需要监控设备运行状态的区域。
该面板可接收并显示 UMS 2100 系统中的报警信息，帮助船员及时了解发动机、泵组、温度、压力及其他受监控设备的异常情况。设备配备背光 LCD 显示屏、蜂鸣器、报警指示灯、操作键盘及报警组指示灯，可用于查看报警信息、识别未确认报警和浏览相关监控参数。
在无人机舱（UMS）应用中，BAP 可作为船舶监控系统的人机交互终端，配合系统中的控制器、输入输出模块及其他报警面板工作。其实际监控点数量、报警分组及远程报警功能取决于整套系统的配置。
⭐ 产品特点
- 四行背光显示： 方便操作人员查看报警信息及相关设备状态。
- 声音与灯光提示： 配备蜂鸣器、报警 LED 和报警组状态指示灯。
- 报警信息浏览： 支持查看报警列表、未确认报警及相关通道信息。
- 船舶监控应用： 适用于机舱和轮机控制室等船舶自动化监控场景。
- 系统配套运行： 可与 UMS 2100 控制器及相关监控模块协同工作。
- 面板地址配置： 更换时需要核对原面板地址开关和通信终端设置，确保系统通信正常。
🛠️ 日常维护保养
- 外观检查： 检查面板外壳、显示屏、键盘和接线端子，确认无腐蚀、裂纹或机械损伤。
- 供电检查： 检查 24VDC 电源是否稳定，并确认供电端子连接牢固。
- 显示功能检查： 确认 LCD 背光正常、字符显示完整，报警信息能够正确呈现。
- 报警测试： 按照船舶维护计划测试蜂鸣器、报警指示灯及报警组指示功能。
- 通信线路检查： 检查面板背部接线、通信线路和端子连接，排除松动或接触不良。
- 地址设置检查： 更换面板时记录原设备的地址开关设置，按系统手册完成配置。
- 维护记录： 记录故障信息、测试结果、设备版本及更换日期，方便后续维修追踪。
⚠️ 故障排查与常见问题
1. 面板无显示
检查 24VDC 电源、保险装置及供电接线。如果供电正常但 LCD 仍无显示，应进一步检查显示屏、背光电路及面板内部组件。
2. 蜂鸣器不响
检查是否处于静音状态，并按照维护规程进行报警测试。如果蜂鸣器仍无声音，应检查面板硬件及报警控制逻辑。
3. 面板无法接收报警信息
检查面板与 UMS 2100 系统之间的通信连接，确认控制器和相关输入输出模块工作正常，同时核对面板地址配置。
4. 报警信息持续存在
通过报警列表查看具体报警通道，进一步检查对应传感器、线路和现场设备。不要仅通过复位面板来掩盖尚未排除的故障。
5. 更换面板后无法正常通信
检查新面板的型号、硬件版本、地址开关及通信终端设置是否与原系统一致。拆卸或重新接线前，应按照设备维护规程切断面板电源。
❓ 常见问题解释 Q&A
Q1：UMS 2100 BAP 的主要作用是什么？
BAP 是基本报警面板，用于显示船舶监控系统的报警和状态信息，并提供声音提示及操作功能，帮助船员识别设备异常。
Q2：该面板使用什么电源？
该型号相关设备资料标注使用 24VDC 供电。实际安装前应核对设备铭牌及接线图。
Q3：BAP 是否可以独立完成全部船舶监控功能？
不能。面板主要承担信息显示和操作功能，通常需要配合 UMS 2100 系统控制器、输入输出模块及现场传感器使用。
Q4：962005100 与 962005000 可以互换吗？
不能仅凭型号接近判断。不同版本可能在背光配置、硬件修订或其他细节上存在差异，应核对完整部件编号、后缀、接线及系统兼容性。
Q5：采购二手面板时需要检查什么？
建议核对型号 962005100、关联部件编号 271.148.557、硬件版本、显示屏、键盘、蜂鸣器、供电状态和通信功能，并确认设备能够与现有 UMS 2100 系统配套。
📦 同系列及相关型号推荐
以下型号属于 Lyngsø Marine UMS 2100 及相关船舶监控系统的部件检索方向，具体适配性应根据设备版本和系统配置确认。
- 962.005.000 — UMS 2100 基本报警面板
- 962.005.100 — UMS 2100 基本报警面板
- 962.005.200 — UMS 2100 住宿区报警面板（AAP）
- 962.005.300 — UMS 2100 两行显示本地操作面板（LOP）
- 962.005.400 — UCS 2100 四行显示本地操作面板
- 962.005.500 — DMS 2100 柴油机操纵系统面板
- 271.148.557 — 基本报警面板关联部件编号
- 271.148.556 — 基本报警面板相关部件编号
- 962.000.11x — 基本报警面板布局图系列
- 962.000.12x — 住宿区报警面板布局图系列
- 962.000.14x — 本地操作面板布局图系列
- UMS 2100 Gamma ACC — 监控报警系统控制单元
- UMS 2100 Gamma I/O — 输入输出模块
- UMS 2100 RTN 2100 — 系统网络相关单元
- UMS 2100 Alarm/Log Printer — 报警及事件记录打印设备
采购提示： Lyngsø Marine UMS 2100 BAP 是船舶监控报警系统的重要操作终端。采购或更换前，请核对完整型号、部件编号、硬件修订、地址开关设置和系统通信配置，避免因版本或接线差异造成系统报警显示异常。
