Samsung | SMSDI-32 | 船用32通道数字量输入模块
📋 产品介绍

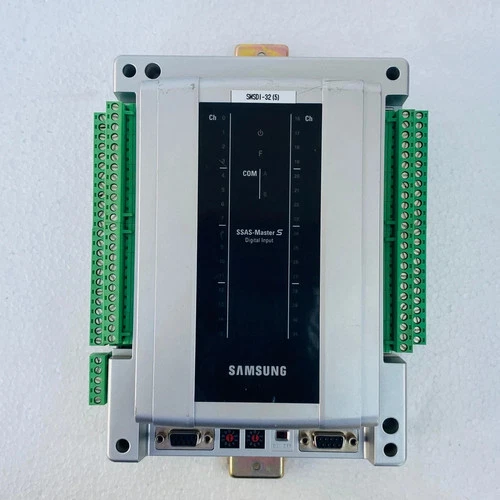

Samsung SMSDI-32 SSAS-Master S Digital Input Module 是一款应用于船舶综合自动化系统的数字量输入模块，属于 SSAS-Master S 控制系统的 I/O 组件，主要用于采集开关量信号，并将现场设备的状态信息传送至控制系统。
该模块可用于接收船舶设备的触点状态信号，例如设备运行、停止、故障报警及状态反馈等信息。系统根据现场信号完成状态监测、报警处理和逻辑控制，为船舶机舱自动化及设备运行管理提供输入数据。
SMSDI-32 支持32通道数字量输入。根据相关系统资料，该型号的部分通道支持触点输入，部分通道还支持触点或24V直流电压输入，具体通道分配和接线方式应以模块版本及系统接线图为准。
该产品适用于船舶自动化系统维护、I/O模块故障更换及备件储备。采购时建议核对 SMSDI-32 型号、模块铭牌、接口形式及原系统配置，避免与其他数字输入模块混用。
⚙️ 产品特点
🔹 32通道数字量输入： 可集中采集多个现场设备的开关状态，满足船舶自动化系统的信号接入需求。
🔹 状态监测： 用于采集设备运行状态、触点反馈和报警信号，为控制系统提供现场信息。
🔹 多种输入方式： 相关技术资料显示，该型号支持触点输入，部分通道支持触点或24V直流电压输入。
🔹 船舶自动化应用： 面向 Samsung SSAS-Master S 综合自动化系统，可用于机舱设备状态监测及相关控制回路。
🔹 模块化安装： 采用工业控制模块形式，方便设备维护、检修和备件替换。
🔹 适用于维护备件： 可用于故障排查、旧模块替换及船舶自动化系统备件库存管理。
📊 产品参数 Datasheet
| 参数项目 | 参数信息 |
|---|---|
| 品牌 | Samsung |
| 型号 | SMSDI-32 |
| 系列 | SSAS-Master S |
| 品名 | 32通道数字量输入模块 |
| 产地 | 韩国（供应商资料标注） |
| 产品状态 | 市场有二手及翻新备件供应 |
| 尺寸 | 约178 × 210 × 59.7 mm（同系列资料参考，需核对具体版本） |
| 重量 | 暂无可靠的具体重量数据，以实物为准 |
| 原产地 | 韩国（供应商资料标注） |
| 功率 | 约10 W（SMSDI-32系列资料参考） |
| 是否停产 | 当前原厂供货及生命周期状态待确认 |
🔧 日常维护保养
🔹 检查模块外观： 定期查看模块外壳、PCB及连接器，确认没有烧蚀、腐蚀、裂纹或异常变色。
🔹 检查输入端子： 确保现场信号线连接牢固，端子无松动、氧化或接触不良。
🔹 核对输入信号： 对照接线图检查各通道的触点状态和电压输入，避免将不符合要求的信号接入模块。
🔹 保持环境清洁： 控制柜应保持干燥、通风，减少盐雾、油污和冷凝水对电子元件的影响。
🔹 检查系统报警： 定期查看控制系统事件记录，关注输入信号丢失、通道异常及模块通信报警。
🔹 做好备件记录： 保存模块型号、硬件版本、安装位置和更换日期，方便后续维护及故障追踪。
🛠️ 故障排查与常见问题
🔹 某个通道没有输入信号： 检查现场触点、信号电缆、端子连接和通道配置，确认现场信号确实能够到达模块。
🔹 多个通道同时异常： 检查模块供电、公共端接线、I/O机架连接以及上级控制系统状态。
🔹 输入状态显示不正确： 核对触点类型、输入电压、通道分配和接线图，排除常开、常闭接线错误。
🔹 模块无法被系统识别： 检查模块安装位置、连接器、I/O系统通信状态及模块配置。
🔹 输入信号间歇性丢失： 检查接线端子松动、线缆破损、潮湿腐蚀和现场设备触点不稳定等问题。
🔹 更换模块后出现报警： 确认替换模块型号及硬件版本是否匹配，并检查通道接线和控制系统配置。
⚠️ 安全注意事项
🔸 断电后操作： 更换模块或重新接线前，应按照船舶设备维护规程隔离相关电源。
🔸 确认输入电压： 接线前必须确认各通道支持的信号类型，不能将未经确认的电压直接接入输入端。
🔸 防止误报警： 维护关键报警和联锁回路时，应执行经批准的隔离及测试程序，避免影响船舶安全运行。
🔸 避免带电插拔： 除非制造商明确允许，否则不得在通电状态下插拔模块。
🔸 做好防静电措施： 拆装电子模块时使用适当的防静电装备，避免损坏内部元件。
🔸 保留原始接线记录： 拆卸前标记各通道线路，安装后逐项核对，防止输入信号接错。
❓ 常见问题解释 Q&A
Q1：Samsung SMSDI-32 是什么模块？
A：它是 Samsung SSAS-Master S 综合自动化系统使用的32通道数字量输入模块，主要用于采集现场设备的开关状态信号。
Q2：SMSDI-32 有多少个输入通道？
A：型号中的32表示该模块具有32个数字量输入通道。具体通道信号类型及分配应以对应版本的技术资料为准。
Q3：该模块可以接入24V直流信号吗？
A：相关系统资料显示，SMSDI-32的部分通道支持触点或24V直流电压输入。实际接线前必须核对通道定义和接线图。
Q4：SMSDI-32 可以替换 SMSDI-16 或 SMSDI-48 吗？
A：不能直接认定可以互换。不同通道数量的模块可能存在接线、配置和安装差异，应先确认原系统兼容性。
Q5：模块故障会造成什么影响？
A：可能导致设备状态无法正确采集、报警信息缺失、输入状态错误或控制系统出现I/O相关报警。
Q6：采购二手模块时需要注意什么？
A：建议检查铭牌、接口、外观和硬件版本，并确认卖方提供的测试情况。用于船舶关键控制系统时，应在安装后进行完整的通道功能测试。
Q7：如何判断是模块故障还是现场线路故障？
A：先检查现场设备触点、信号线路、端子连接和输入电压，再结合系统诊断信息及专业测试结果判断，避免直接更换模块造成不必要的成本。
🔩 推荐 Samsung SSAS-Master S 相关型号（15个）
以下列出同一自动化系统中的相关模块型号，供备件检索及采购参考。它们功能不同，不能全部直接替代 SMSDI-32。
| 序号 | 型号 | 产品名称 |
|---|---|---|
| 1 | SMSDI-16 | 16通道数字量输入模块 |
| 2 | SMSDI-32 | 32通道数字量输入模块 |
| 3 | SMSDI-48 | 48通道数字量输入模块 |
| 4 | SMSDI-32B | 数字量输入模块 |
| 5 | SMSDO-16 | 16通道数字量输出模块 |
| 6 | SMSDO-32 | 32通道数字量输出模块 |
| 7 | SMSRDO-16 | 16通道继电器数字输出模块 |
| 8 | SMSRDO-32 | 32通道继电器数字输出模块 |
| 9 | SMSAI-16 | 16通道模拟量输入模块 |
| 10 | SMSAI-32 | 32通道模拟量输入模块 |
| 11 | SMSAO-8 | 8通道模拟量输出模块 |
| 12 | SMSAO-16 | 16通道模拟量输出模块 |
| 13 | SMSRTD-16 | 16通道热电阻输入模块 |
| 14 | SMSRTD-32 | 32通道热电阻输入模块 |
| 15 | SMSTC-8 | 8通道热电偶输入模块 |
采购提示： 上述型号属于 SSAS-Master S 相关 I/O 模块系列，具体配置、接口及兼容性应根据实际设备版本确认。更换 SMSDI-32 时，建议优先核对原模块铭牌和系统接线资料。
