Alfa Laval Beijer iX T15BR | 船用工业触摸显示屏
📌 产品介绍

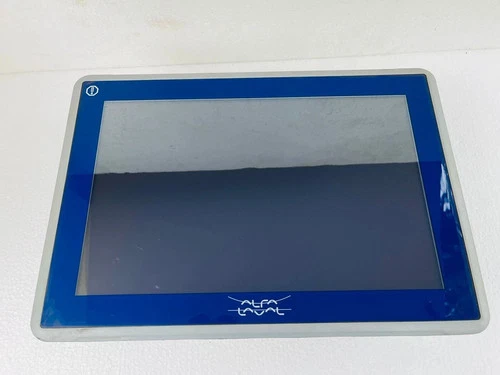

Alfa Laval Beijer iX T15BR Touch Screen Monitor 是一款工业级触摸式人机界面（HMI）显示终端，主要应用于 Alfa Laval 船舶自动化设备、工业控制系统以及海洋工程监控系统中。
该设备由 Beijer Electronics 设计制造，属于 iX Panel Rugged 系列，采用 15.4 英寸 TFT-LCD 触摸显示屏，内置 iX Runtime 运行环境，可用于设备状态显示、参数设置、报警监控以及操作控制。iX T15BR 具备工业增强结构，采用铝合金外壳设计，适用于振动、温度变化及复杂工业环境。
该显示面板通常作为船舶设备控制系统的人机操作接口，可配合 PLC、控制器及自动化系统使用，实现设备运行状态可视化和现场操作管理。适用于船舶维修、更换故障 HMI 设备以及自动化系统备件储备。
⚙️ 产品参数与 Datasheet
| 参数名称 | 参数信息 |
|---|---|
| 品牌 | Beijer Electronics（配套 Alfa Laval 系统） |
| 型号 | iX T15BR |
| 系列 | iX Panel Rugged Series |
| 品名 | 工业触摸显示监控器 / HMI操作面板 |
| 产地 | 瑞典品牌，具体制造地以铭牌为准 |
| 产品状态 | 库存件、二手设备或翻新件，以实际检测为准 |
| 尺寸 | 410 × 286 × 83 mm |
| 重量 | 约 4.5 kg |
| 原产地 | 瑞典（以设备铭牌为准） |
| 功率 | 最大约 28 W，24VDC供电 |
| 是否停产 | 已进入停产生命周期阶段 |
📊 主要技术参数
| 技术项目 | 参数说明 |
|---|---|
| 显示尺寸 | 15.4英寸 TFT-LCD |
| 分辨率 | 1280 × 800 像素 |
| 显示比例 | 16:10 |
| 触摸类型 | 电阻式触摸屏 |
| 背光类型 | LED背光 |
| 亮度 | 约450 cd/m² |
| 输入电压 | 18–32 VDC，标准24VDC |
| 最大功耗 | 28 W |
| 串行接口 | 2 × 9针D-SUB串口 |
| Ethernet接口 | 2个RJ45网络接口 |
| 前面板防护 | IP66 |
| 后部防护 | IP20 |
| 工作温度 | -30℃ 至 +70℃ |
| 抗振等级 | 4G RMS |
| 安装方式 | 嵌入式安装 |
🔧 日常维护保养
🔹 屏幕清洁： 定期使用柔软无尘布清洁触摸屏表面，避免油污、盐雾影响触摸灵敏度。
🔹 电源检查： 检查24VDC供电稳定性，确认电源模块和接线端子无松动。
🔹 通信检查： 定期检查 Ethernet、RS232、RS422/485 通信线路，确保数据传输正常。
🔹 安装检查： 检查面板固定螺丝及密封结构，防止船舶振动导致松动。
🔹 运行环境检查： 避免长期暴露于高湿度、强腐蚀环境，保持设备散热空间。
🔹 程序备份： 保存 HMI 工程文件、通信参数及系统配置，方便设备更换恢复。
🛠️ 故障排查与常见问题
🔸 触摸屏无响应：
检查触摸屏表面污染、电源状态、触摸校准参数以及内部触摸模块。
🔸 显示黑屏：
检查24VDC输入、电源保险、背光模块以及主控板状态。
🔸 无法连接PLC或控制系统：
检查通信协议、IP地址、网线连接及串口参数设置。
🔸 运行程序异常：
检查 iX Runtime 软件版本、工程文件完整性以及存储状态。
🔸 设备频繁重启：
检查供电电压波动、环境温度及内部硬件状态。
🔸 更换后无法运行原程序：
确认 HMI 型号、软件版本、通信配置和项目文件一致。
⚠️ 安全注意事项
⚡ 更换设备前，应关闭控制系统电源，并按照工业设备维护流程执行断电操作。
⚡ 不得在未确认供电电压和通信接口定义情况下直接连接设备。
⚡ 船舶自动化系统中的 HMI 通常涉及设备控制权限，维修后应确认操作权限和报警功能。
⚡ 避免使用尖锐工具操作触摸屏，防止损坏表面保护层。
⚡ 安装完成后，应测试显示、触摸、通信及控制功能。
❓ 常见问题解释 Q&A
Q1：Beijer iX T15BR 主要用途是什么？
A：该设备是一款工业级 HMI 显示终端，用于显示设备状态、参数信息和执行操作控制。
Q2：iX T15BR 是否属于普通显示器？
A：不是。它内置工业 HMI 运行环境，可运行控制画面程序，与 PLC 或自动化控制系统通信。
Q3：iX T15BR 使用什么电源？
A：采用24VDC工业电源输入，支持18–32VDC范围。
Q4：该设备支持哪些通信方式？
A：支持 Ethernet 网络通信以及 RS232、RS422/485 串行通信接口。
Q5：iX T15BR 可以直接替换其他15寸触摸屏吗？
A：不能直接替换。需要确认安装尺寸、电源、电缆接口、通信协议以及 HMI 软件兼容性。
Q6：iX T15BR 是否已经停产？
A：该型号已进入生命周期结束阶段，官方资料显示其已停止生产供应。现有系统通常通过库存件、维修件或升级替代方案进行维护。
🏷️ Beijer Electronics 其他相关型号推荐（15款）
- iX T7BR — 7英寸工业触摸屏
- iX T7BR-HB-CAN — 高亮CAN通信触摸屏
- iX T15B — 15.4英寸工业HMI
- iX T15BR-HP-HB — 高性能高亮HMI
- iX T15BR-HP-HB-CAN — CAN通信高亮HMI
- iX T10A — 10英寸工业触摸屏
- iX T12B — 12英寸工业HMI
- iX T19C — 19英寸工业触摸屏
- X2 pro 7 — 工业操作面板
- X2 pro 10 — 工业操作面板
- X2 pro 15 — 工业操作面板
- X2 marine 7 — 船用HMI面板
- X2 marine 10 — 船用触摸显示屏
- X2 marine 15 — 船用工业显示终端
- PPC T15BR — 工业计算型触摸面板
📌 采购建议：
Alfa Laval Beijer iX T15BR 属于船舶自动化系统中的重要人机接口设备。采购时应重点确认型号 iX T15BR、硬件版本、软件工程文件、通信接口以及原系统安装尺寸，避免因配置差异导致无法替换。
