MAN Marine Diesel MMDS-EP | 发动机监控显示面板 51.27720-7029
📌 产品介绍

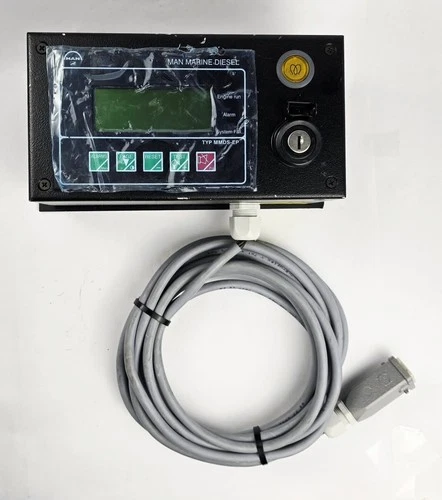

MAN Marine Diesel MMDS-EP Display Panel（型号：51.27720-7029）是一款用于 MAN 船用柴油发动机系统的发动机监控与操作显示面板，主要安装于船舶机舱，用于显示发动机运行参数、报警信息以及执行基本操作控制。该型号对应 Böning 编号 4933BS MMDS-EP Engine Room Panel。
MMDS-EP 面板属于 MAN Marine Diesel 发动机电子管理系统的重要人机接口设备，可实时显示发动机转速、机油压力、冷却水温度、增压空气温度等运行数据，并提供报警查看、系统复位及状态监控功能。
该设备广泛应用于 MAN 高速船用柴油发动机，包括船舶推进主机、工作船动力系统及其他海洋工程动力设备。适用于原系统维修、更换故障显示单元以及船舶自动化备件管理。
⚙️ 产品参数与 Datasheet
| 参数名称 | 参数信息 |
|---|---|
| 品牌 | MAN Marine Diesel |
| 型号 | MMDS-EP |
| 系列 | MMDS Engine Monitoring System |
| 品名 | 发动机监控显示面板 |
| 产地 | 德国品牌，具体制造地以铭牌为准 |
| 产品状态 | 库存件、二手件或翻新件，以实际检测结果为准 |
| 尺寸 | 依据安装版本确认 |
| 重量 | 约 1-3 kg（以实物配置为准） |
| 原产地 | 德国（部分资料显示） |
| 功率 | 24VDC供电，具体功耗依配置确认 |
| 是否停产 | 暂无明确官方停产信息 |
📊 主要技术参数
| 技术项目 | 参数说明 |
|---|---|
| 产品类型 | 发动机监控操作显示面板 |
| 应用系统 | MAN Marine Diesel MMDS 系统 |
| 显示方式 | LCD状态显示 |
| 监控参数 | 转速、机油压力、冷却水温度、增压空气温度等 |
| 操作功能 | 报警查看、页面切换、复位、测试 |
| 输入电源 | 24V DC |
| 安装位置 | 船舶机舱控制区域 |
| 通信方式 | 与发动机控制系统进行数据通信 |
| 适用设备 | MAN船用柴油发动机 |
| 制造商编号 | 51.27720-7029 |
🔧 日常维护保养
🔹 显示检查： 定期检查 LCD 显示是否清晰，确认无黑屏、乱码或背光异常。
🔹 按键维护： 检查 PAGE、RESET、TEST 等操作按键是否灵敏，避免因按键损坏影响操作。
🔹 电源检查： 检查 24VDC 电源输入是否稳定，确认端子连接可靠。
🔹 通信检查： 检查面板与发动机控制系统之间的数据通信状态，及时处理通信异常。
🔹 环境维护： 船舶机舱环境存在振动、湿气和盐雾，应保持设备表面清洁并检查安装固定情况。
🔹 报警记录： 定期查看历史报警信息，分析发动机运行状态变化。
🛠️ 故障排查与常见问题
🔸 显示屏无显示：
检查供电电压、保险装置、连接线缆以及面板内部电源模块。
🔸 显示数据异常：
检查发动机控制单元通信状态，确认传感器数据是否正常。
🔸 报警无法复位：
检查当前故障是否仍存在，并确认系统是否允许复位操作。
🔸 按键无响应：
检查按键模块、面板连接以及内部控制电路。
🔸 更换面板后无法通信：
确认型号 51.27720-7029、软件版本、通信配置与原设备一致。
🔸 显示温度或压力错误：
通常需要检查对应发动机传感器和控制系统，而不仅是显示面板本身。
⚠️ 安全注意事项
⚡ 更换 MMDS-EP 前，应关闭相关电源并按照船舶电气维护流程操作。
⚡ 不得在未确认电压等级和接口定义情况下直接连接设备。
⚡ 发动机监控系统涉及动力安全保护功能，修改参数或调试应由专业人员执行。
⚡ 更换完成后，应检查报警显示、数据读取、按键功能及通信状态。
⚡ 维修过程中应保存原设备参数和系统配置，避免恢复困难。
❓ 常见问题解释 Q&A
Q1：MAN MMDS-EP 主要作用是什么？
A：MMDS-EP 是发动机舱监控显示面板，用于显示发动机运行数据、报警信息并提供操作接口。
Q2：MMDS-EP 可以显示哪些参数？
A：常见显示参数包括发动机转速、机油压力、冷却水温度、增压空气温度等运行状态信息。
Q3：51.27720-7029 与 Böning 4933BS 有什么关系？
A：51.27720-7029 是 MAN 订货编号，对应 Böning 制造编号 4933BS。
Q4：MMDS-EP 可以直接替代 MMDS-LC 吗？
A：不能直接替换。两者功能相近，但接口、配置和安装方式可能存在差异，需要确认系统兼容性。
Q5：设备黑屏一般是什么原因？
A：常见原因包括电源异常、内部显示模块故障、通信异常或背光组件损坏。
Q6：该型号是否停产？
A：目前没有明确资料确认 51.27720-7029 已完全停产，采购时建议确认库存状态、软件版本及替代方案。
🏷️ MAN Marine Diesel 其他相关型号推荐（15款）
- 51.27720-7028 MMDS-LC — 发动机监控显示单元
- 51.27720-7023 MMDS-EP — 发动机舱操作面板
- 51.27720-7019 MMDS-D08 L — 发动机显示单元
- 51.27720-7020 MMDS-DC12 — 发动机控制显示模块
- 51.27720-7021 EM-R — 紧急操作接收模块
- 51.27720-7025 MMDS-CLCB — 控制模块
- 51.27720-7030 LCD Display Unit — LCD显示单元
- 51.27720-7033 Manoeuvring Display Unit — 操纵显示单元
- 51.27720-7035 EM-C Emergency Panel — 紧急操作面板
- 51.27720-7036 S1 Engine Monitoring — 发动机监控模块
- 51.27720-7040 VEM-OP — 紧急操作面板
- 51.27720-7041 VMMDS-CLC — 控制单元
- 51.27720-7042 VMMDS-EOP — 紧急操作面板
- 51.27721-7001 MMDS-D28 V2.1A — 发动机接口模块
- 51.27721-7003 MMDS-D28 V2.1C — 发动机监控模块
📌 采购建议：
MAN Marine Diesel MMDS-EP（51.27720-7029）属于船舶发动机关键监控显示设备，采购时应重点确认 MAN 部件号、Böning 编号、供电规格、通信接口以及对应发动机型号，确保与原船系统匹配。
