Auto Maskin RIO 410 | 船舶远程输入输出扩展模块
📌 产品介绍

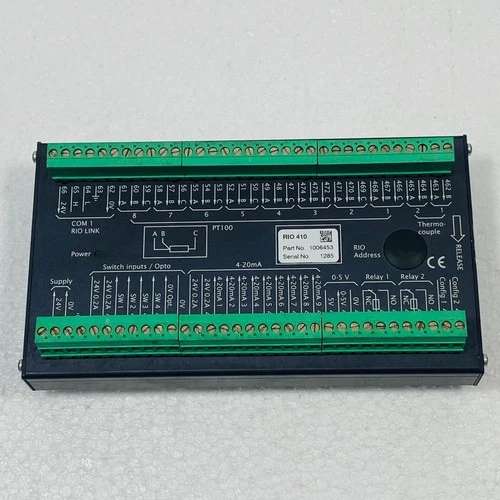

Auto Maskin RIO 410 Remote I/O Unit（型号：1006453）是一款用于船舶发动机监控及自动化系统的远程输入输出扩展模块，主要配套 Auto-Maskin Marine Pro 系列 DCU 发动机控制单元使用。
该模块用于扩展船舶控制系统的现场信号采集能力，可连接温度传感器、压力传感器、开关信号以及 4–20mA 模拟量信号，将分散在发动机舱或设备现场的数据集中传输至 DCU 控制系统，实现发动机运行状态监测、报警管理和辅助设备控制。
RIO 410 采用模块化设计，可通过简单通信链路连接至 DCU 系统，并支持 DIN 导轨安装，适用于船舶主机、辅机、发电机组及其他自动化监控场合。
⚙️ 产品参数与 Datasheet
| 参数名称 | 参数信息 |
|---|---|
| 品牌 | Auto Maskin（奥托马克森） |
| 型号 | RIO 410 |
| 系列 | Marine Pro 400 Series |
| 品名 | 远程输入输出扩展模块 |
| 产地 | 挪威品牌，具体制造地以铭牌为准 |
| 产品状态 | 二手设备、库存件或翻新件，具体状态以实物为准 |
| 尺寸 | 185 × 105 × 45 mm |
| 重量 | 约 0.55 kg |
| 原产地 | 挪威（以设备铭牌为准） |
| 功率 | 18–32 VDC供电，最大约2.5A |
| 是否停产 | 暂无明确官方停产信息 |
📊 主要技术参数
| 技术项目 | 参数说明 |
|---|---|
| 产品类型 | Remote I/O Unit 远程输入输出模块 |
| 适用系统 | Auto-Maskin Marine Pro DCU 系列 |
| 通信方式 | 两线式 RIO Link 通信 |
| 安装方式 | DIN 导轨安装 |
| 模拟量输入 | 4–20mA 输入 |
| 温度输入 | PT100 输入 |
| 开关输入 | 数字开关信号 |
| 输出类型 | 24V输出、继电器输出 |
| 网络接口 | Ethernet 接口 |
| 配置方式 | 通过 DCU Web Interface 配置 |
| 扩展能力 | 单个 DCU 可连接多个 RIO 单元 |
🔧 日常维护保养
🔹 模块外观检查： 定期检查 RIO 410 外壳、端子及 DIN 导轨固定情况，确认无松动、腐蚀或机械损坏。
🔹 电源检查： 检查 24VDC 电源输入是否稳定，避免电压异常导致模块通信故障。
🔹 通信检查： 检查 RIO Link 通信线路，确认 DCU 与 RIO 410 之间的数据传输正常。
🔹 传感器检查： 定期检查连接的 PT100、4–20mA 传感器及开关输入信号，避免现场仪表故障影响系统判断。
🔹 参数备份： 记录模块配置参数、输入通道定义及报警设置，方便维护和更换。
🛠️ 故障排查与常见问题
🔸 DCU 无法识别 RIO 410： 检查模块供电、RIO Link 接线、通信终端设置及模块地址配置。
🔸 部分传感器无信号： 检查对应输入通道接线、传感器供电及信号类型设置。
🔸 模拟量显示异常： 检查4–20mA回路、电缆屏蔽、接地情况以及现场仪表输出。
🔸 模块频繁掉线： 检查通信线路长度、连接端子、电源稳定性以及环境电磁干扰。
🔸 更换模块后参数丢失： 重新通过 DCU 配置页面检查通道名称、量程和报警设定。
⚠️ 安全注意事项
⚡ 安装、更换模块前，应关闭相关电源并执行船舶电气安全操作流程。
⚡ 接线前必须确认输入类型，避免将错误电压或电流信号接入模块。
⚡ 不得随意修改报警逻辑和发动机保护参数，以免影响设备安全运行。
⚡ 船舶发动机监控系统属于关键控制系统，调试工作应由专业人员执行。
⚡ 更换完成后，应测试所有输入输出通道、报警功能和通信状态。
❓ 常见问题解释 Q&A
Q1：Auto Maskin RIO 410 的主要作用是什么？
A：RIO 410 是扩展型远程 I/O 模块，用于增加 DCU 控制系统可连接的传感器和开关数量，实现船舶设备数据采集。
Q2：RIO 410 可以连接哪些信号？
A：支持多种现场信号，包括 PT100 温度输入、4–20mA 模拟量输入、开关输入以及继电器输出等。
Q3：RIO 410 与 DCU 有什么关系？
A：RIO 410 是 DCU 的扩展模块，通过通信链路连接到 DCU，用于增加系统输入输出容量。
Q4：RIO 410 是否可以独立运行？
A：该模块主要设计用于 Marine Pro 系统扩展，也支持通过网页配置方式进行参数设置，具体应用取决于系统配置。
Q5：RIO 410 可以替代 RIO 210 吗？
A：不能直接替换。两者通道数量、功能配置和系统兼容性存在差异，需要根据 DCU 型号和现场需求确认。
Q6：RIO 410 是否停产？
A：目前没有明确资料确认该型号已经停产，采购时建议确认当前供应状态及系统兼容性。
🏷️ Auto Maskin 其他相关型号推荐（15款）
以下型号属于 Auto Maskin Marine Pro 船舶自动化产品系列，可作为备件选型参考。
- DCU 410E — 发动机控制单元
- DCU 210E — 发动机控制单元
- DCU 408E — 发动机控制单元
- RIO 210 — 远程输入输出模块
- RIO 216 — 远程输入输出模块
- RIO 412 — 排气温度接口模块
- RIO 425 — 发电机接口模块
- SDU 410 — 安全停机单元
- SDU 420 — 安全保护模块
- RP 410 — 远程操作面板
- RP 410E — 远程显示面板
- MK-14 — 继电器扩展模块
- RK-66 — 接口模块
- AK-6 — 模拟量扩展模块
- N2K Converter — NMEA2000/J1939转换模块
📌 采购建议： Auto Maskin RIO 410（1006453）属于船舶发动机自动化系统扩展模块，采购时应重点确认 DCU 系统型号、输入输出配置、固件版本及通信接口，避免因版本差异导致无法使用。
