Kongsberg | 9x TRX32 | 船舶声纳收发系统背板PCB板
📋 一、产品介绍

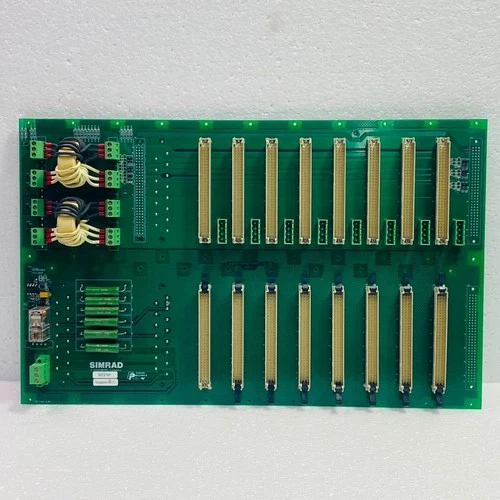

Kongsberg 9x TRX32 Backplane PCB Board 是一款用于 Kongsberg 船舶水下定位及声纳收发系统的背板电路板，主要用于 TRX32 收发模块机架内部的信号连接、电源分配以及各功能板卡之间的数据互联。
Backplane PCB（背板板卡）通常作为系统机箱内部的核心连接平台，为多个插拔式模块提供机械安装接口和电气连接通道。Kongsberg TRX32 系统中，TRX32 收发板、滤波板等模块通过背板进行连接，实现换能器信号传输、控制通信以及系统供电。
该产品主要应用于 Kongsberg HiPAP、高精度水下定位系统及相关船舶声纳设备。由于背板属于系统基础连接部件，发生故障时可能影响多个模块通信或系统启动，因此在维护、更换时需要重点确认板卡型号、机架配置以及连接接口。
⚙️ 二、产品参数与 Datasheet
| 参数名称 | 参数值 |
|---|---|
| 品牌 | Kongsberg |
| 型号 | 9x TRX32 |
| 系列 | TRX32 Transceiver System |
| 品名 | Backplane PCB Board 背板电路板 |
| 产地 | 挪威 |
| 产品状态 | 船舶自动化备件 / 库存及维修件 |
| 尺寸 | 需根据实物及机架规格确认 |
| 重量 | 需根据实物确认 |
| 原产地 | Norway |
| 功率 | 被动连接板，无独立功率参数 |
| 是否停产 | 暂未确认，需根据系统生命周期核实 |
📌 主要功能参数：
| 项目 | 参数 |
|---|---|
| 板卡类型 | 系统背板 PCB |
| 应用系统 | Kongsberg TRX32 收发系统 |
| 安装方式 | 机架式插拔安装 |
| 功能 | 模块互联、电源及信号分配 |
| 配套模块 | TRX32 Transceiver Board、TRX32 Filter Board |
| 应用领域 | 船舶声纳、水下定位、海洋工程设备 |
🔧 三、日常维护与保养
🔹 外观检查：
定期检查 PCB 表面是否存在灰尘、潮气、氧化、烧蚀或机械损伤。
🔹 连接器检查：
检查背板插槽、针脚和连接端子，确认无弯曲、松动或腐蚀情况。
🔹 环境维护：
船舶设备长期处于振动、盐雾和潮湿环境，应保持控制柜内部干燥清洁。
🔹 模块插拔检查：
维护 TRX32 收发模块时，应避免频繁插拔造成背板连接器磨损。
🔹 防静电保护：
操作 PCB 时应采取防静电措施，避免静电损坏电子元件和连接接口。
🛠️ 四、故障排查与常见问题
🔹 TRX32 模块无法通信：
检查背板供电状态、模块插接情况以及相关通信线路，确认是否存在接触不良。
🔹 多个模块同时异常：
如果多个 TRX32 板卡同时失效，应优先检查背板、电源模块以及系统公共连接部分。
🔹 系统无法识别插入模块：
检查背板插槽、模块安装位置及板卡版本是否匹配。
🔹 运行过程中出现间歇性故障：
重点检查船舶振动造成的连接松动，以及背板连接器长期使用后的接触问题。
🔹 更换背板后系统异常：
确认新背板型号与原系统一致，并检查所有模块安装位置和连接状态。
❓ 五、常见问题解释 Q&A
Q1：Kongsberg 9x TRX32 Backplane PCB Board 是什么？
A：该产品是 Kongsberg TRX32 系统使用的背板 PCB，用于连接系统内部多个功能模块，实现电源和信号互联。
Q2：背板 PCB 是否属于控制主板？
A：不是。背板主要负责模块连接和信号分配，本身通常不承担主要控制运算功能。
Q3：TRX32 Backplane 故障会有什么表现？
A：可能出现模块无法启动、通信异常、多个通道故障或系统无法识别收发模块等情况。
Q4：可以使用其他型号背板替代吗？
A：不能直接替代。不同 Kongsberg 系统的插槽布局、电气连接和通信定义可能不同。
Q5：如何判断背板是否损坏？
A：需要结合系统报警、模块测试结果、电源检测和连接检查综合判断，不能仅凭单个模块故障判断。
Q6：采购二手 TRX32 Backplane 需要注意什么？
A：应确认型号标识、PCB 状态、连接器完整性、是否经过测试以及存储环境，避免采购受潮或损坏板卡。
🛡️ 六、安全注意事项
⚠️ 更换背板前必须关闭相关设备电源，并确认系统处于安全维护状态。
⚠️ 不得带电插拔 TRX32 模块，避免损坏背板接口和其他电子设备。
⚠️ 检查 PCB 时避免触碰裸露电路和元器件。
⚠️ 船舶声纳及水下定位系统属于关键导航辅助设备，更换后应完成完整功能测试。
📦 七、采购与备件选型建议
采购 Kongsberg 9x TRX32 Backplane PCB Board 时，建议提供：
🔹 原设备型号
🔹 PCB 板号及版本信息
🔹 实物正反面照片
🔹 安装机架信息
🔹 配套 TRX32 模块型号
由于 Kongsberg 船舶自动化设备存在多个版本，采购时应优先确认硬件编号和系统兼容性，而不是仅依据“TRX32”名称选择。
🔩 八、推荐 Kongsberg 其他 15 个相关型号
- Kongsberg TRX32 Transceiver Board
TRX32 收发模块，用于声纳信号收发处理。 - Kongsberg TRX32_FILTER 303067B
TRX32 滤波 PCB 模块，用于信号滤波和能量储存。 - Kongsberg 303088 TRX32 PCB Module
TRX32 相关 PCB 模块。 - Kongsberg TRX32 Filter Board 304337
- Kongsberg HiPAP 501 Transceiver Unit
- Kongsberg HiPAP 451 Transceiver Unit
- Kongsberg HiPAP 351 Positioning System
- Kongsberg HiPAP 101 Acoustic Positioning System
- Kongsberg HPR 400 Transceiver Module
- Kongsberg RCU501 Remote Control Unit
- Kongsberg RAI-16 Remote Alarm Interface
- Kongsberg AC C20 DSU Digital Servo Unit
- Kongsberg MP7900 Operation Station CPU Unit
- Kongsberg cJoy Operator Terminal Mk2
- Kongsberg RPME Revolutions Per Minute Module
📌 备注： TRX32 系列设备主要用于 Kongsberg 水下定位和声纳系统，其中 Backplane PCB 属于系统基础连接部件。更换时应重点确认机架型号、TRX32 模块数量以及系统版本，确保恢复后的设备通信和信号链路正常。
