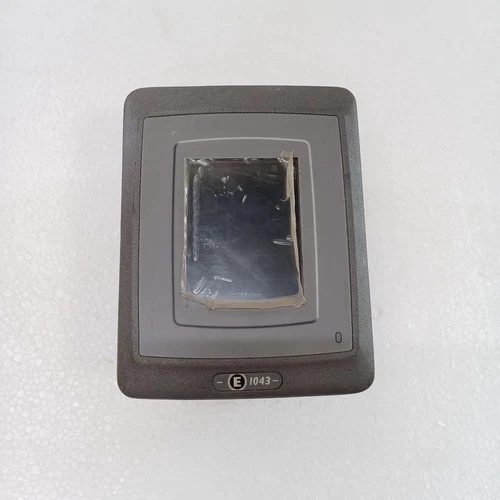

Beijer 06702E E1043 | 工业触摸屏人机界面
📋 产品参数（Datasheet）
| 参数名称 | 参数信息 |
|---|---|
| 品牌 | Beijer Electronics |
| 型号 | 06702E |
| 系列 | E1000 Operator Panel 系列 |
| 品名 | E1043 HMI 人机界面操作面板 |
| 产地 | 瑞典品牌，具体制造地以铭牌为准 |
| 产品状态 | 二手备件状态，具体以实物检测为准 |
| 尺寸 | 155.8 × 119 × 62.8 mm |
| 重量 | 约 0.6 kg |
| 原产地 | 待核实 |
| 功率 | 最大约 3.6 W |
| 是否停产 | 已进入生命周期结束阶段（EOL），市场以备件流通为主 |
🖥️ 产品介绍
Beijer 06702E E1043 是 Beijer Electronics E1000 系列工业人机界面（HMI）操作面板，主要用于工业自动化设备、机械控制系统以及过程监控系统中的操作显示。
该设备采用紧凑型触摸屏设计，为操作人员提供设备状态查看、参数设定、报警监控以及运行控制等功能。E1043 配备 TFT-LCD 图形显示屏和电阻式触摸功能，可通过串行通信及工业网络接口连接 PLC、控制器及自动化设备。
E1043 适用于空间有限但需要操作界面的工业应用场合，例如包装机械、生产线设备、船舶自动化控制柜、测试设备以及过程控制系统。其 E1000 系列产品采用 E-Designer 软件进行组态，可实现画面编辑、变量配置和设备通信设置。
⚙️ 产品特点与应用
🔹 紧凑型工业HMI设计
采用小尺寸面板结构，适合安装空间有限的控制柜和操作台。
🔹 触摸操作功能
配备电阻式触摸屏，可实现按钮操作、参数输入和状态查询。
🔹 工业通信能力
支持串行通信接口，包括 RS232、RS422/RS485，并支持以太网通信配置。
🔹 丰富工业应用场景
适用于 PLC 控制系统、机器设备控制、船舶自动化和工业监控应用。
🔹 可靠工业结构
采用金属外壳设计，适合工业环境长期运行。
🔧 主要技术规格
🔸 显示类型：TFT-LCD 图形显示
🔸 显示尺寸：3.5 英寸
🔸 分辨率：320 × 240 像素
🔸 触摸类型：电阻式触摸屏
🔸 存储容量：约 12 MB 项目存储空间
🔸 工作温度：0～+50℃
🔸 电源输入：20～30 VDC
🔸 最大功耗：约 3.6 W
🔸 通信接口：
- RS232
- RS422/RS485
- 10/100 Base-T Ethernet
🛠️ 日常维护保养
🔹 定期检查 HMI 面板表面，避免灰尘、油污和液体进入设备内部。
🔹 使用柔软清洁布擦拭触摸屏，避免使用尖锐物体操作屏幕。
🔹 检查电源端子和通信接口，防止长期振动导致接触不良。
🔹 保持控制柜内部通风，避免高温和潮湿环境影响电子元件寿命。
🔹 定期备份 HMI 工程文件，防止设备损坏后无法恢复原有操作界面。
🔹 更换设备前记录通信参数、PLC地址和画面程序配置。
🔍 故障排查与常见问题
🔹 HMI无法启动
检查24V直流电源输入、电源保险以及端子连接是否正常。
🔹 触摸屏无响应
检查触摸校准状态，确认触摸屏是否存在损坏或老化问题。
🔹 无法连接PLC
检查通信电缆、通信协议、端口设置和PLC通信参数。
🔹 显示画面异常
检查背光状态、显示设置以及内部程序是否正常。
🔹 更换后程序丢失
重新下载原HMI工程文件，并确认通信驱动和变量配置。
❓ 常见问题解释 Q&A
Q1：Beijer 06702E E1043主要用于什么设备？
A：该型号主要用于工业自动化设备、PLC控制系统以及机械设备的人机操作界面。
Q2：E1043支持触摸操作吗？
A：支持，采用电阻式触摸屏，可用于工业现场按钮操作和参数输入。
Q3：E1043是否还能购买新品？
A：该型号属于 E1000 系列旧型号，官方资料显示已进入生命周期结束阶段，目前主要通过库存备件或二手市场获取。
Q4：06702E和E1043是什么关系？
A：06702E 是该设备的订货编号/型号标识，E1043 是对应的HMI产品型号。
Q5：E1043可以直接替换其他HMI吗？
A：不能直接替换，需要确认安装尺寸、通信协议、电源规格、工程软件以及PLC连接方式。
📦 推荐关注的 Beijer Electronics 其他15个型号
- Beijer E1041 HMI Panel
- Beijer E1061 HMI Panel
- Beijer E1063 HMI Panel
- Beijer E1071 HMI Panel
- Beijer E1101 HMI Panel
- Beijer E1151 HMI Panel
- Beijer E1012 Operator Panel
- Beijer E1022 Operator Panel
- Beijer E1032 Operator Panel
- Beijer E1060 TFT HMI Panel
- Beijer E1070 TFT HMI Panel
- Beijer E1100 TFT HMI Panel
- Beijer CIMREX 41 HMI Panel
- Beijer CIMREX 60 HMI Panel
- Beijer EXTER T40 HMI Panel
📌 采购提示： Beijer E1000 系列部分型号已停止生命周期支持，不同型号之间虽然外观接近，但通信接口、程序软件和安装尺寸可能不同。采购替换时建议核对完整型号、背部标签、通信端口及原工程文件。
