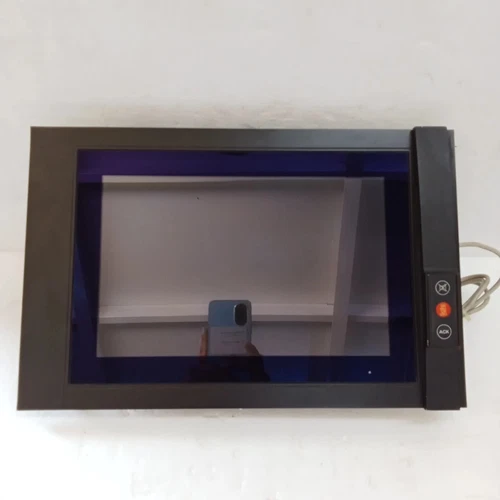

Kongsberg ISIC CP12 | KBE15 L2C触摸显示控制面板
📌 产品介绍
Kongsberg ISIC CP12 m. KBE15 L2C Display Rev. A2 是一款用于船舶自动化控制系统的人机操作显示单元，主要应用于 Kongsberg AutoChief、K-Chief 等船舶控制系统中。
该设备集成 12 英寸触摸显示屏、KBE15 按键扩展单元以及 L2C（LAN to CAN）通信模块，可用于船舶驾驶台或集控室的操作显示、系统状态监控和控制指令输入。CP12 控制面板属于 Kongsberg 船舶推进控制系统的重要操作终端，可与主机控制、报警监控及自动化系统进行数据交互。
KBE15 为配套按键扩展模块，L2C 模块用于 LAN 与 CAN 网络之间的数据转换，使操作面板能够连接船舶自动化控制网络。该设备适用于船舶维修、更换故障显示单元以及自动化系统备件管理。
⚙️ 产品参数与 Datasheet
| 参数名称 | 参数信息 |
|---|---|
| 品牌 | Kongsberg（康士伯） |
| 型号 | ISIC CP12 m. KBE15 L2C Display Rev. A2 |
| 系列 | AutoChief / K-Chief 船舶自动化系统 |
| 品名 | 触摸显示控制面板 |
| 产地 | 挪威品牌，具体制造地以铭牌为准 |
| 产品状态 | 二手设备、库存件或翻新件，具体状态以实物为准 |
| 尺寸 | 约 396 × 256 × 69 mm（CP12面板尺寸参考） |
| 重量 | 约 5 kg |
| 原产地 | 挪威（以设备铭牌为准） |
| 功率 | 最大约 25 W（部分版本资料） |
| 是否停产 | 暂无明确官方停产信息 |
📊 主要技术参数
| 技术项目 | 参数说明 |
|---|---|
| 显示尺寸 | 12 英寸触摸显示屏 |
| 系统接口 | LAN、CAN、USB、串行接口 |
| 通信模块 | L2C（LAN to CAN Converter） |
| 按键模块 | KBE15 |
| 输入电源 | 双路 24 VDC |
| 前面板防护等级 | IP56 |
| 后部防护等级 | IP20 |
| 安装方式 | 控制台嵌入式安装 |
| 主要应用 | 主机控制、船舶自动化操作、系统监控 |
以上参数参考 Kongsberg CP12 with KBE15 系统资料，不同版本 Rev. A2 可能存在配置差异。
🔧 日常维护保养
🔹 显示屏维护： 定期清洁触摸屏表面，避免油污、盐雾和灰尘影响操作灵敏度。
🔹 电源检查： 检查 24VDC 电源输入是否稳定，确认双路供电连接正常。
🔹 通信检查： 检查 LAN、CAN 通信状态，确认网络连接无异常报警。
🔹 按键检查： 定期测试 KBE15 按键功能，确认操作反馈正常。
🔹 安装检查： 检查面板固定螺丝、连接器和后部接线，防止船舶振动造成松动。
🔹 系统备份： 记录设备型号、软件版本和系统配置，方便更换后恢复设置。
🛠️ 故障排查与常见问题
🔸 显示屏无显示： 检查 24VDC 电源、保险装置、显示连接线以及设备启动状态。
🔸 触摸功能异常： 检查触摸屏表面污染情况，并确认系统软件和触摸校准参数正常。
🔸 无法连接自动化系统： 检查 L2C 模块状态、CAN 总线连接和网络配置。
🔸 按键无响应： 检查 KBE15 模块连接、电缆及系统识别状态。
🔸 更换后系统无法识别： 核对 CP12 型号、硬件版本、L2C 配置及软件兼容性。
⚠️ 安全注意事项
⚡ 更换设备前，应按照船舶电气维护规范关闭相关电源，并执行安全隔离。
⚡ 不得在未确认电压等级和接口定义的情况下直接通电。
⚡ 触摸显示设备属于自动化控制接口，更换后应确认控制权限和系统通信状态。
⚡ 船舶主机控制系统涉及航行安全，调试工作应由专业技术人员执行。
⚡ 完成安装后，应测试显示、触摸、通信、报警及控制功能，确认系统恢复正常。
❓ 常见问题解释 Q&A
Q1：Kongsberg CP12 的主要用途是什么？
A：CP12 是船舶自动化系统的人机操作面板，用于显示系统状态、输入控制指令和进行设备监控。
Q2：KBE15 在该设备中有什么作用？
A：KBE15 是按键扩展模块，用于增加物理操作按键，提高船舶控制系统操作便利性。
Q3：L2C 模块是什么？
A：L2C 是 LAN to CAN 通信模块，用于实现网络与 CAN 总线之间的数据转换，使 CP12 能够接入船舶控制网络。
Q4：CP12 可以替代其他尺寸显示面板吗？
A：不能直接替代。不同型号可能存在尺寸、接口、电源、软件配置和通信协议差异。
Q5：CP12 的供电要求是什么？
A：相关资料显示 CP12 系统采用双路 24VDC 电源输入，具体接线应依据对应设备图纸确认。
Q6：设备是否已经停产？
A：目前没有明确资料确认 ISIC CP12 m. KBE15 L2C Display Rev. A2 已完全停产，采购时建议确认当前备件供应及替代方案。
🏷️ Kongsberg 其他相关型号推荐（15款）
以下型号属于 Kongsberg 船舶自动化、推进控制及操作显示系统相关设备，可作为备件参考。
- Kongsberg CP7 — 7英寸控制显示面板
- Kongsberg CP12 — 12英寸控制面板
- Kongsberg CP12 Retrofit Display 402584 — 改造显示单元
- Kongsberg KBE15 401892 — 按键扩展模块
- Kongsberg ABE11 — 按钮扩展单元
- Kongsberg L2C 404654 — LAN/CAN转换模块
- Kongsberg RCU501 — 远程控制单元
- Kongsberg RAI-16 — 远程模拟量输入模块
- Kongsberg RPME 8100289 — 转速测量模块
- Kongsberg RPMD 8100295 — 转速分配模块
- Kongsberg DSU — 数字伺服单元
- Kongsberg DSU38 — 数字伺服驱动单元
- Kongsberg ELACT3812 — 电动执行器
- Kongsberg LTU11 — 操纵电报单元
- Kongsberg MP7900 — 操作站单元
📌 采购建议： Kongsberg ISIC CP12 m. KBE15 L2C Display Rev. A2 属于船舶自动化控制终端设备，采购时应重点确认完整型号、硬件版本、L2C 配置、软件兼容性以及原系统接口要求。
