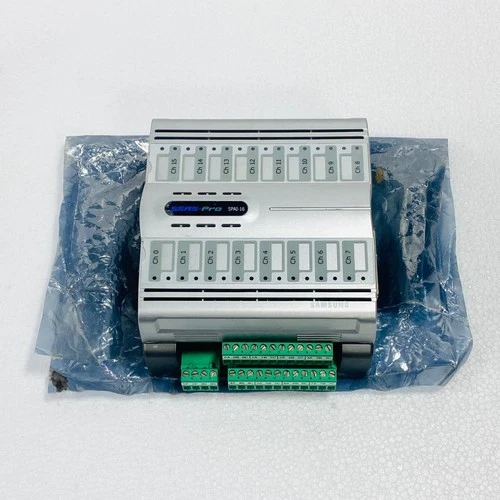

Samsung SSAS-PRO SPAI-16 | 船舶报警监控模拟量输入模块
📌 产品介绍
Samsung SSAS-PRO SPAI-16 是三星重工业 SSAS-Pro 船舶自动化系统中的模拟量输入模块，主要用于采集现场传感器输出的电流或电压信号，并将模拟信号转换为数字数据，供系统控制器读取和处理。
该模块适用于船舶报警与监控系统（AMS），可配合现场测量仪表、控制器及操作站，实现设备运行参数采集、状态监视和异常报警等功能。SSAS-Pro 系统广泛面向船舶自动化应用，支持过程测量、控制及报警处理。
SPAI-16 具有多通道信号采集能力，适合船舶机舱自动化、辅助机械监测及相关工业控制场景。更换模块时，应确认原系统硬件版本、底板接口、供电条件和信号配置，确保与现有系统兼容。
⚙️ 产品参数与 Datasheet
| 参数名称 | 参数信息 |
|---|---|
| 品牌 | Samsung（三星重工业） |
| 型号 | SPAI-16 |
| 系列 | SSAS-Pro 船舶自动化系统 |
| 品名 | 模拟量输入模块 |
| 产地 | 韩国品牌，具体制造地以铭牌为准 |
| 产品状态 | 二手备件或库存件，具体状态以实物为准 |
| 尺寸 | 暂无可靠的独立尺寸数据 |
| 重量 | 暂无可靠的独立重量数据 |
| 原产地 | 韩国品牌，实际原产地待核实 |
| 功率 | 约 5 W，部分技术手册版本标注；应以对应硬件版本为准 |
| 是否停产 | 暂无明确的官方停产状态信息 |
🔍 主要技术规格
| 技术项目 | 规格说明 |
|---|---|
| 输入通道 | 16 路模拟量输入 |
| 供电要求 | +24 V、+24 V_SENS，具体依硬件版本而定 |
| 输入信号 | 4–20 mA、0–5 V、0–10 V，可选配置 |
| A/D 转换分辨率 | 部分技术手册版本标注为 12 位 |
| A/D 转换时间 | 部分技术手册版本标注为 10 μs |
| 模拟信号滤波 | 100 Hz 低通滤波，需核对对应版本 |
| 总线接口 | 48 针 DIN 连接器 |
| 工作温度 | 0～70℃，以对应版本技术资料为准 |
| 主要用途 | 现场模拟量采集、数据转换及系统监控 |
📌 注：不同版本的 SSAS-Pro 技术手册可能存在处理器、分辨率和功耗等参数差异。上述数值用于技术选型参考，最终应以设备铭牌及匹配的原厂手册为准。
🔧 日常维护保养
🔹 外观检查： 定期检查模块外壳、连接器和电路板状态，确认无明显腐蚀、烧蚀、变形或机械损伤。
🔹 接线检查： 检查模拟量输入端子、供电线路及底板连接，确保接触可靠，避免松动造成信号中断。
🔹 信号检查： 将现场仪表输出与系统监控画面中的测量值进行比较，及时发现信号偏差、漂移或异常波动。
🔹 运行状态检查： 关注控制系统的模块诊断信息及报警记录，发现通道异常时，应结合现场传感器和线路进行排查。
🔹 备件管理： 记录模块完整型号、硬件版本、序列号及安装位置，避免不同版本的模块混用。
🛠️ 故障排查与常见问题
🔹 模拟量读数为零： 检查现场仪表是否正常输出、供电是否稳定、线路是否断开，以及电流或电压输入模式是否正确。
🔹 测量值波动较大： 检查屏蔽线、接地、端子接触和现场干扰，并确认传感器本身没有异常。
🔹 多个通道同时异常： 优先检查模块供电、公共传感器电源、底板连接和控制器通信状态。
🔹 模块无法被系统识别： 检查模块安装位置、连接器、控制器配置及硬件版本兼容性。
🔹 更换后测量值不准确： 核对输入范围、通道分配和系统量程设置，必要时使用标准信号源进行校验。
⚠️ 安全注意事项
🔸 更换或插拔模块前，应遵循船舶维护规程，确认是否需要停电，并严格执行隔离措施。
🔸 接线前应核对端子定义和输入类型，禁止将未经确认的电压或电流信号直接接入模块。
🔸 不得在带电状态下随意拆卸电路板或改变跳线配置。
🔸 船舶机舱内的电气维护应由具备相应资质的人员执行，并遵守设备制造商及船级社相关要求。
🔸 完成更换后，应检查所有相关通道、报警设定及监控画面，确认系统恢复正常再投入运行。
❓ 常见问题解释 Q&A
Q1：SPAI-16 的主要作用是什么？
A：该模块用于采集现场模拟量信号，并将其转换为数字数据，供 SSAS-Pro 控制器处理，可用于船舶设备参数监测和报警管理。
Q2：SPAI-16 支持哪些输入信号？
A：相关技术手册列出的输入范围包括 4–20 mA、0–5 V 和 0–10 V，具体支持范围及选择方式应以模块硬件版本为准。
Q3：SPAI-16 有多少个输入通道？
A：该型号具有 16 路模拟量输入通道，可用于多个现场测量点的数据采集。
Q4：模块需要什么电源？
A：相关技术资料列出 +24 V 和 +24 V_SENS 供电要求。实际接线时必须依据对应版本的接线图确认电源定义。
Q5：SPAI-16 可以直接替换其他模拟量输入模块吗？
A：不能仅凭通道数量判断。需要核对供电、信号范围、接口、硬件版本及控制系统配置，尤其要确认是否属于同一 SSAS-Pro 系统版本。
Q6：模块出现通道故障应该如何处理？
A：建议先检查现场传感器、线路和端子，再通过标准信号源进行测试，逐步判断故障是否来自模块本身。
Q7：SPAI-16 是否已经停产？
A：目前没有足够的官方资料确认该型号的确切停产状态。采购前建议核实原厂备件供应情况及现有设备的兼容性。
🏷️ Samsung SSAS-Pro 相关型号推荐（15 款）
以下型号均与 SSAS-Pro 船舶自动化系统及相关配套设备有关，可作为备件采购和系统维护的参考。不同模块功能不同，不代表可以直接互换。
- RSPC-X32 — 冗余处理器模块
- SPDI-24 — 24 通道数字量输入模块
- SPDI-16 — 16 通道数字量输入模块
- SPDO-16 — 16 通道数字量输出模块
- SPRDO-16 — 16 通道继电器数字量输出模块
- SPAO-8 — 8 通道模拟量输出模块
- SPRI-16 — 16 通道 RTD 温度输入模块
- SPIRU-16 — 16 通道智能远程通用输入输出模块
- SPIAI-4 — 4 通道隔离模拟量输入模块
- SPHUB — 系统网络交换集线设备
- SPOWS — 操作员工作站
- SPDU-19L — 19 英寸显示单元
- RCP-X32 — 远程控制柜
- RAU — 远程报警单元
- SWCCU — 网络摄像机控制单元
📌 采购建议： 对于船舶报警监控系统的关键备件，建议优先核对完整型号、硬件版本、端子定义和原系统配置，并在安装后完成输入信号测试与报警功能验证。
