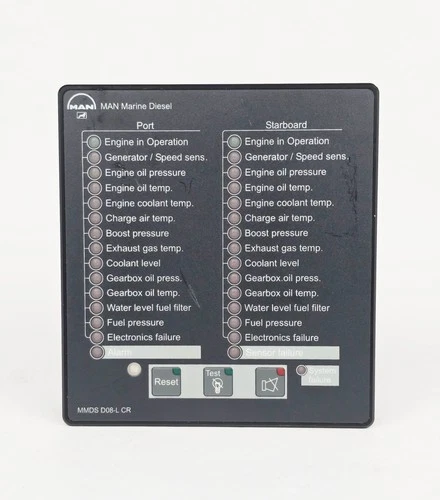

MAN Marine Diesel MMDS D08-L CR 51.27720-7038 | 发动机报警显示系统
📌 产品介绍
MAN Marine Diesel MMDS D08-L CR Engine Warning Display System（型号：MMDS D08-L CR，部件号：51.27720-7038）是一款用于 MAN 船用柴油发动机的监控报警显示设备，属于 MMDS（MAN Monitoring Diagnostic System）发动机监测诊断系统的重要组成部分。该设备主要用于显示发动机运行状态、故障报警、传感器异常以及关键参数信息，为船舶驾驶员和轮机人员提供实时运行监控。
MMDS D08-L CR 显示单元通过 CAN 总线与发动机控制系统连接，可监测发动机机油压力、冷却液温度、增压压力、排气温度、燃油系统状态、齿轮箱状态等重要参数。当发生异常情况时，设备通过 LED 指示灯和蜂鸣报警提醒操作人员，并根据发动机控制逻辑执行降速或停机保护。
该型号主要应用于 MAN D0836 LE 4XX CR 等船用柴油发动机系统，可安装于驾驶台、机舱控制位置或发动机附近，用于单机或双机系统的状态显示和报警管理。
⚙️ 产品参数 Datasheet
| 参数项目 | 参数说明 |
|---|---|
| 品牌 | MAN Marine Diesel |
| 型号 | MMDS D08-L CR |
| 系列 | MMDS Monitoring Diagnostic System |
| 品名 | 发动机报警显示系统 / 发动机监控显示单元 |
| 产地 | 德国（以设备铭牌为准） |
| 产品状态 | 船舶发动机监控备件，库存及替换件供应 |
| 尺寸 | 内嵌式控制显示结构，具体尺寸根据版本确认 |
| 重量 | 约1 kg左右（根据配置有所不同） |
| 原产地 | Germany（德国） |
| 功率 | 24VDC 船舶电源系统 |
| 是否停产 | 老型号设备，部分 MAN 船舶系统仍在使用 |
🚢 产品特点与应用
🔹 发动机状态实时监测
MMDS D08-L CR 可显示发动机关键运行参数，包括：
- 发动机运行状态
- 转速/速度传感器状态
- 机油压力
- 冷却液温度
- 增压空气温度
- 增压压力
- 排气温度
- 齿轮箱油压及油温
🔹 声光报警功能
设备内置报警指示功能，当检测到异常情况时，可通过 LED 指示和蜂鸣器提醒工作人员，提高发动机运行安全性。
🔹 CAN 总线通信
通过 CAN 通信连接发动机监控单元，实现数据采集、故障传输和系统诊断。
🔹 船舶动力系统应用
适用于：
⚓ 商船柴油推进系统
⚓ 工作船动力系统
⚓ 工程船发动机监控
⚓ MAN Marine 柴油机控制系统
🔧 日常维护保养
🔹 定期检查 MMDS 显示面板供电电压，确保24VDC输入稳定。
🔹 检查 CAN 总线连接线缆，避免通信中断。
🔹 保持显示面板表面清洁，防止灰尘和油污影响指示灯显示。
🔹 定期测试报警功能，确认蜂鸣器、LED指示和复位功能正常。
🔹 检查连接端子是否松动或氧化。
🔹 更换设备前记录原设备地址、通信参数和系统配置。
⚠️ 故障排查与常见问题
1. 显示单元无显示
检查24VDC电源输入、电源线路以及内部保险状态。
2. System Fault 指示灯亮起
检查 CAN 总线连接、通信线路以及发动机控制单元状态。
3. 发动机报警信息无法显示
确认 MMDS 主控制单元、CAN通信以及传感器数据是否正常。
4. 蜂鸣报警无法解除
检查报警原因是否消除，并确认复位按键和系统逻辑。
5. 更换新显示单元后无法通信
确认型号 MMDS D08-L CR、部件号51.27720-7038、通信协议以及软件版本是否匹配。
❓ 常见问题解释 Q&A
Q1：MAN MMDS D08-L CR 是什么设备？
A：它是 MAN 船用柴油发动机 MMDS 监控诊断系统中的报警显示单元，用于显示发动机状态和故障信息。
Q2：51.27720-7038 代表什么？
A：51.27720-7038 是该 MMDS D08-L CR 显示系统的 MAN 部件编号，用于设备识别和备件采购。
Q3：MMDS D08-L CR 可以监测哪些参数？
A：主要监测发动机压力、温度、转速、传感器状态、电子控制故障以及部分齿轮箱参数。
Q4：该显示器可以独立工作吗？
A：不能。该设备需要连接 MAN 发动机 MMDS 控制系统，通过 CAN 总线获取发动机数据。
Q5：采购二手 MMDS D08-L CR 需要检测什么？
A：需要检查显示功能、LED报警状态、蜂鸣器、CAN通信、电源输入以及实际连接测试。
Q6：MMDS D08-L CR 是否支持双发动机监控？
A：根据系统配置，该显示单元可用于双发动机监控应用，也支持单发动机系统。
🏷️ 推荐 MAN Marine 其他15个型号
- MAN MMDS CLC 6.3 — 发动机综合显示单元
- MAN MMDS-L — 发动机报警显示单元
- MAN MMDS-DC12 — 发动机监控显示系统
- MAN MMDS-EP — 发动机室显示面板
- MAN MMDS-LC — 发动机监控控制单元
- MAN CLC 6.3 Display — 船用发动机显示器
- MAN S1 Engine Monitoring — 发动机监控模块
- MAN EM-R CR 24V — 应急操作模块
- MAN EM-C Emergency Operation Panel — 应急控制面板
- MAN VSFFR-LC — 控制显示模块
- MAN VMMDS-CLC R — 虚拟MMDS显示单元
- MAN VMMDS-EOP — 应急操作显示单元
- MAN VMMDS-DEOP — 双应急操作单元
- MAN MMDS SDC-R — 监控控制模块
- MAN D0836 LE 4XX CR Engine Control System — 柴油发动机控制系统
MAN MMDS D08-L CR 51.27720-7038 是 MAN 船舶柴油发动机监控系统的重要显示组件，适用于发动机状态监测、报警提示和故障诊断。采购替换时建议确认 MMDS D08-L CR型号、51.27720-7038编号、发动机型号、CAN通信配置及现场安装方式，确保系统正常运行。
