Samsung SMSAI-32 | SSAS-Master模拟量输入模块
一、产品介绍
🔹 产品概述

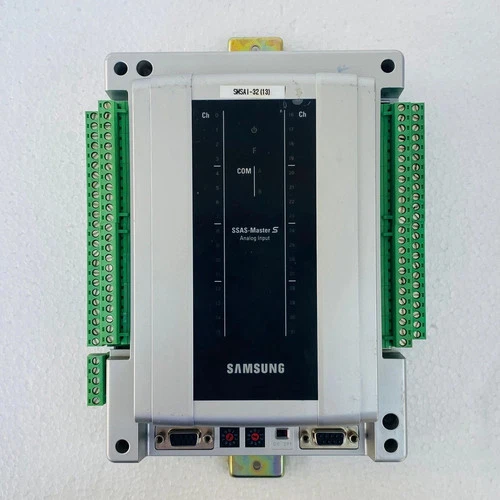

Samsung SMSAI-32 SSAS-Master Analog Input Module 是 Samsung Heavy Industries（三星重工业）船舶综合自动化系统 SSAS-Master 中的重要 I/O 模块，主要用于采集船舶设备运行过程中的模拟量信号，并将数据传输至自动化控制系统，实现设备状态监测和报警管理。
该模块属于 SSAS-Master S 系列模拟量输入卡，主要用于接收来自压力传感器、温度变送器、液位传感器、流量计等现场仪表的 4-20mA 模拟信号，为发动机控制、机舱监控和报警系统提供实时数据。
SMSAI-32 采用模块化插卡结构，可安装于 SSAS-Master I/O Unit（IOU）中，与系统处理器、通信模块以及其他输入输出模块协同工作，提高船舶自动化系统的数据采集能力和运行可靠性。
🔹 产品特点
- ⚙️ 32通道模拟量采集： 支持多路现场模拟信号输入，满足大型船舶监控需求。
- 🚢 船舶自动化专用： 适用于 SSAS-Master 综合自动化系统。
- 📡 高可靠信号处理： 用于发动机、辅助机械及机舱设备状态采集。
- 🔌 支持4-20mA信号： 可连接工业现场常用模拟变送器。
- 🛠️ 模块化维护： 插拔式设计，方便船舶维修和备件更换。
🔹 应用领域
🚢 船舶综合自动化系统（IAS）
⚓ 机舱报警与监控系统（AMS）
⚙️ 主机及辅机运行监测
🌊 海洋工程设备控制系统
🔧 船舶自动化备件维护
二、产品 Datasheet 参数
| 参数名称 | 参数值 |
|---|---|
| 品牌 | Samsung（三星重工业） |
| 型号 | SMSAI-32 |
| 系列 | SSAS-Master S 系列 |
| 品名 | 模拟量输入模块 |
| 产地 | 韩国 |
| 产品状态 | 二手备件 / 翻新库存状态 |
| 尺寸 | 约178 × 210 × 59.7 mm |
| 重量 | 约0.5 kg（以实物为准） |
| 原产地 | 韩国 |
| 功率 | 约25W |
| 电源电压 | 24VDC |
| 输入类型 | 模拟电流输入 |
| 输入范围 | 4-20mA |
| 通道数量 | 32通道 |
| 安装方式 | SSAS-Master IOU插槽安装 |
| 隔离方式 | 光电隔离 |
| 工作温度 | -15℃～+70℃ |
| 是否停产 | 暂无明确停产信息 |
📌 参数说明：
Samsung SSAS-Master 系统资料显示，SMSAI-32 属于 Analog Current Input 模块，支持 32 通道电流输入，典型输入范围为 4-20mA，供电为24VDC，功耗约25W，工作环境温度约 -15℃ 至 +70℃。
三、日常维护保养
🔧 模块外观检查
定期检查 SMSAI-32 模块外壳、PCB区域及连接端子，确认无灰尘、潮气、腐蚀或机械损伤。
🔧 端子连接检查
检查模拟输入端子和背板连接状态，避免因接触不良导致信号波动。
🔧 信号检查
定期确认现场传感器输出电流是否稳定，避免错误信号进入控制系统。
🔧 通信状态检查
通过 SSAS-Master 系统诊断功能查看模块状态、通信状态和报警记录。
🔧 环境维护
保持控制柜内部干燥清洁，避免盐雾、油污和湿气影响电子模块寿命。
四、故障排查与常见问题
⚠️ 模块无法识别
检查模块安装位置、24VDC电源、IOU背板连接以及系统通信状态。
⚠️ 模拟信号显示异常
检查现场变送器输出、电缆连接、输入通道配置以及模块输入状态。
⚠️ 部分通道无数据
确认对应输入端子、电流回路以及传感器供电是否正常。
⚠️ 系统出现报警
检查报警来源，确认是否由传感器故障、线路问题或模块通道异常造成。
⚠️ 更换模块后数据错误
确认新模块型号、通道配置、系统参数和原模块设置一致。
五、安全注意事项
🛡️ 更换 SMSAI-32 前必须关闭相关电源，并确认系统处于维护状态。
🛡️ 禁止带电插拔模块，避免损坏控制系统。
🛡️ 操作电子模块时应采取防静电措施。
🛡️ 接线前确认模拟信号类型和输入范围。
🛡️ 船舶自动化系统维修后必须进行功能测试。
六、常见问题解释 Q&A
Q1：Samsung SMSAI-32 是什么设备？
A：SMSAI-32 是 SSAS-Master 船舶自动化系统中的模拟量输入模块，用于采集现场4-20mA模拟信号。
Q2：SMSAI-32 可以采集哪些信号？
A：主要用于采集压力、温度、液位、流量等工业现场模拟量信号。
Q3：SMSAI-32 有多少输入通道？
A：该型号为32通道模拟量输入模块。
Q4：SMSAI-32 使用什么电源？
A：该模块使用24VDC系统电源。
Q5：SMSAI-32 与 SMSDI-32 有什么区别？
A：SMSAI-32 用于模拟量信号输入，而 SMSDI-32 用于数字开关量输入，两者功能不同。
Q6：模块故障会造成什么影响？
A：可能导致部分设备监测数据丢失、报警异常或自动化控制功能受影响。
Q7：采购替换 SMSAI-32 需要确认哪些信息？
A：需要确认型号 SMSAI-32、SSAS-Master系统版本、模块照片、安装位置以及原参数配置。
七、推荐 Samsung SSAS 相关其他15个型号或产品系列
- Samsung SMSDI-32 数字输入模块
- Samsung SMSDO-32 数字输出模块
- Samsung SMSAO-16 模拟输出模块
- Samsung SMSRTD-32 温度输入模块
- Samsung SMSTC-16 热电偶输入模块
- Samsung SMSRSPC-X32 冗余处理器模块
- Samsung SMPCU 控制处理模块
- Samsung SMIOU 输入输出单元
- Samsung SMPWR 电源模块
- Samsung SMSSI-8 串行通信模块
- Samsung SMLAN-2 网络模块
- Samsung SMPB Profibus模块
- Samsung SMMB Modbus接口模块
- Samsung SSAS-PRO SPDI-16模块
- Samsung SSAS-Master 综合自动化系统
📌 选型提示：
Samsung SMSAI-32 属于 SSAS-Master 系统关键模拟信号采集模块，更换时需要确认模块型号、系统版本、I/O配置、输入信号类型以及现场接线方式，避免安装后出现数据异常或通信故障。
