Kongsberg TTC 400 (125-217500) | 应答器测试与配置单元

一、产品介绍

🔹 产品概述

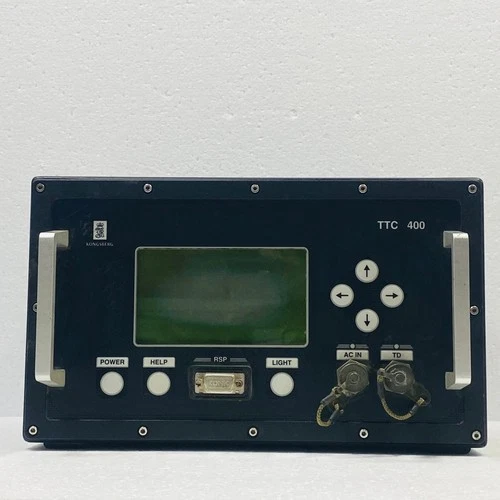

Kongsberg TTC 400 Transponder Unit，型号为 TTC 400，部件编号为 125-217500，是康士伯海事产品中的应答器测试与配置设备，主要用于水声定位系统相关应答器的检测、参数设置及功能验证。

该设备可配合专用测试换能器，对应答器进行声学测试，并通过菜单操作完成通道选择、工作模式切换、发射功率及接收灵敏度设置等操作。根据原厂技术资料，TTC 400 可用于 HiPAP、HPR 400 和 HPR 300 系统的相关水声通道。<Cite refs={[“turn801867search12″,”turn801867search15”]}/>

🔹 产品特点

• ⚙️ 测试与配置： 支持对应答器进行检测及参数配置。
• 📡 多通道支持： 兼容指定 HiPAP、HPR 400 和 HPR 300 水声定位通道。
• 🖥️ 菜单式操作： 通过液晶显示屏及面板按键进行功能选择。
• 🔋 便携式设计： 配备内部可充电电池，可在符合要求的条件下进行现场测试。
• 🛠️ 维护辅助： 可用于船舶水声定位设备的故障排查、备件维护及应答器功能检查。

🔹 应用领域

🚢 船舶水声定位系统维护

🌊 海洋工程与水下设备定位

⚓ HiPAP 高精度水声定位系统相关设备测试

🔧 HPR 系列水声定位设备的检测与配置

二、产品 Datasheet 参数

参数名称	参数值
品牌	Kongsberg（康士伯）
型号	TTC 400
部件编号	125-217500
系列	TTC 应答器测试与配置设备系列
品名	应答器测试与配置单元
产地	挪威为制造商资料所列公司所在地，具体产品制造地以铭牌为准
产品状态	需根据实物确认
尺寸	173 × 297 × 250 mm（高 × 宽 × 深）
重量	约 6.8 kg
原产地	以实物铭牌及原厂文件为准
电源输入	100–240 VAC，50–60 Hz
工作频段	中频 21–32 kHz
电池类型	可充电铅酸电池
满电续航	约 5 小时
充电时间	约 14 小时
外壳材料	铝
是否停产	暂无可靠资料确认

📌 参数说明： 尺寸、重量、电源和电池数据参考 Kongsberg TTC 400 产品规格资料。上述参数适用于 TTC 400 主机，不应直接套用于配套测试换能器或其他附件。<Cite refs={[“turn801867search13″,”turn801867search14”]}/>

三、日常维护保养

🔧 外观检查： 定期检查设备外壳、显示屏、按键及连接接口，确认无明显损坏、腐蚀或进水痕迹。

🔧 电池维护： 按照原厂说明进行充电和存放，留意电池续航时间是否明显缩短。如发现电池鼓胀、泄漏或异常发热，应停止使用并交由专业人员处理。

🔧 换能器检查： 检查测试换能器及电缆是否存在破损、接头松动等问题，确保连接可靠。

🔧 功能检查： 定期验证设备能否正常启动、显示菜单、读取应答器状态及执行必要的测试功能。

🔧 设备清洁： 使用适当的清洁方式维护机身和接口，避免液体进入内部电子部件。

🔧 记录管理： 保存设备编号、测试日期、测试对象、通道设置和故障记录，便于后续维护及状态追踪。

四、故障排查与常见问题

⚠️ 设备无法开机

检查电源线、供电插座及内部电池状态。使用交流电源时，应确认输入电压处于规定范围内。

⚠️ 无法检测应答器

检查测试换能器的连接、声学耦合条件、应答器工作状态及所选通道是否正确。

⚠️ 通道设置不正确

核对被测应答器所使用的水声通道，并根据对应系统手册设置参数，避免因通道不匹配导致检测失败。

⚠️ 电池续航不足

检查充电是否完成以及电池使用状态。若充满电后运行时间仍明显低于正常水平，应由专业人员检查电池及充电回路。

⚠️ 无法读取传感器数据

检查被测应答器是否具备相应传感器及数据读取功能。部分应答器的功能受硬件配置和接口能力限制。

五、安全注意事项

🛡️ 使用前应阅读对应版本的原厂操作手册及应答器安全说明。

🛡️ 连接或拆卸测试电缆前，应遵循设备规定的操作顺序，避免接口损坏。

🛡️ 设备充电时应使用符合规格的电源及完好的电源线。

🛡️ 涉及水下设备、船舶定位或海洋工程作业时，应遵循现场操作规程，避免未经授权更改应答器参数。

🛡️ 如发现电池泄漏、设备进水或电气异常，应停止操作并交由专业人员检修。

六、常见问题解释 Q&A

Q1：TTC 400 的主要用途是什么？

A：它主要用于水声定位系统相关应答器的测试与配置，可执行通道检测、参数设置及部分状态读取功能。

Q2：TTC 400 与普通水声应答器有什么区别？

A：TTC 400 是测试和配置设备，用于检测、设置或验证应答器；应答器则是水声定位系统中的被测设备，两者用途不同。

Q3：该设备支持哪些系统通道？

A：原厂资料列明其适用于 HiPAP、HPR 400 和 HPR 300 的指定水声通道，实际可用范围应依据设备版本及通道配置确认。

Q4：TTC 400 是否可以连接交流电源使用？

A：原厂产品资料说明，该设备可在连接交流电源的情况下使用。使用时仍需遵循规定的输入电压及操作要求。

Q5：设备尺寸和重量是多少？

A：主机尺寸约为 173 × 297 × 250 mm，重量约为 6.8 kg；计入手柄后的深度约为 290 mm。

Q6：该型号是否已经停产？

A：目前无法可靠确认 TTC 400（125-217500）的最新供货或停产状态，建议根据完整部件编号向制造商或专业备件供应商核实。

Q7：采购时应重点核对哪些信息？

A：建议核对型号 TTC 400、部件编号 125-217500、设备版本、配套测试换能器、电源线、电池状态及所需连接附件，避免因附件缺失影响使用。

七、推荐的 Kongsberg 其他 15 个型号或产品系列

以下为康士伯海事领域可进一步了解的产品或系统系列，涵盖水声定位、船舶自动化及导航控制等方向。它们不一定与 TTC 400 直接兼容。

1. Kongsberg TTC 30
2. Kongsberg HiPAP 350
3. Kongsberg HiPAP 500
4. Kongsberg HiPAP 502
5. Kongsberg HiPAP 602
6. Kongsberg HPR 300
7. Kongsberg HPR 400
8. Kongsberg cNODE
9. Kongsberg MST
10. Kongsberg MPT
11. Kongsberg SPT
12. Kongsberg K-Chief 600
13. Kongsberg K-Chief 700
14. Kongsberg K-Pos
15. Kongsberg K-Bridge

📌 选型提示： TTC 30、cNODE、MST、MPT 和 SPT 等产品与水声定位或应答器技术有关，但具体功能和兼容性各不相同。采购替换件时，应以原设备完整型号、系统版本和配套手册为依据。
