WOODWARD 9907-014|2301A速度控制器
📦 产品介绍

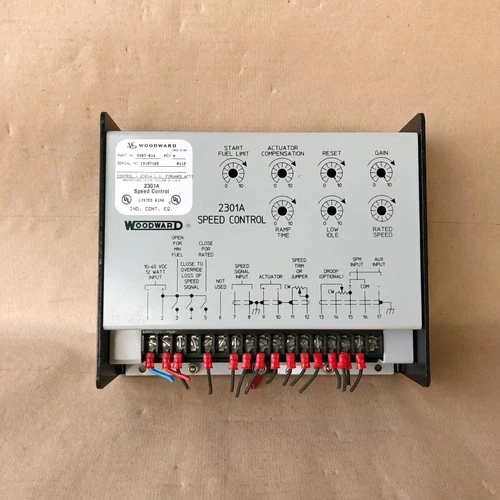

WOODWARD 9907-014 是 2301A系列低压电子速度控制器，本次产品标注版本为 REV H。该控制器主要用于柴油发动机、燃气发动机以及蒸汽/燃气涡轮机等原动机的转速控制。Woodward官方资料确认，9907-014属于10–40VDC供电的标准速度控制型号，并采用正向作用配置。
该控制器通过磁电式速度传感器获取发动机转速信号，经内部控制电路处理后向比例执行器输出控制信号，从而调节燃油或蒸汽计量机构，实现原动机稳定运行。2301A还支持等时控制，并可通过外部电位器实现下垂控制。
🔧 主要特点
• Woodward 2301A系列电子速度控制器
• 型号：9907-014
• Revision：H
• 低压直流供电
• 正向作用控制
• 用于发动机及涡轮机转速调节
• 支持磁电式速度传感器输入
• 支持比例执行器控制
• 可用于单机运行及相关并联系统
• 适合作为工业动力设备维修备件
⚙️ 产品功能
9907-014的核心任务是根据原动机实际转速与设定转速之间的差异，对执行器进行调节，使发动机保持目标运行速度。
在等时模式下，控制器可根据负载变化保持设定转速；通过外部下垂电位器，还可以根据负载变化调整速度控制特性。Woodward资料还说明，2301A系统通常由速度控制器、外部电源、速度传感器和比例执行器组成。
🏭 典型应用方向：
• 柴油发电机组
• 燃气发动机
• 工业发动机
• 船舶动力系统
• 蒸汽涡轮机
• 燃气涡轮机
• 工业备用电源
• 发电机组调速系统
📋 产品Datasheet
| 参数 | 详细信息 |
|---|---|
| 品牌 | WOODWARD |
| 型号 | 9907-014 |
| 系列 | 2301A |
| 品名 | 电子速度控制器 |
| 产地 | 美国 |
| 产品状态 | 工业自动化/发动机控制备件，REV H，具体成色以实物为准 |
| 尺寸 | 约219 × 184 × 64 mm |
| 重量 | 约1.8 kg |
| 原产地 | 美国 |
| 功率/停产状态 | 低压10–40VDC；功耗约15W以内；属于2301A经典系列型号 |
Woodward官方资料确认9907-014为10–40VDC标准速度控制型号；相关2301A资料给出的典型控制器重量约1.8kg，功耗不超过15W。
🔌 电气及控制参数
9907-014采用低压直流电源，官方型号表将其列入 10–40VDC、Standard Speed Control、Forward Acting 配置。
其速度传感器通常采用磁电式拾取器。速度传感器产生与发动机转速对应的频率信号，控制器根据该信号判断实际转速并调节执行器。
⚙️ 相关2301A资料显示，速度范围可通过内部开关选择，包括：
• 500–1500Hz
• 1000–3000Hz
• 2000–6000Hz
• 4000–12000Hz
不同系统必须根据发动机齿数、额定转速及传感器信号正确选择范围。Woodward特别提醒，错误的速度范围设置可能造成超速，因此调试时应谨慎确认。
🔧 安装与维护注意事项
安装9907-014 REV H前，应确认原设备使用的是相同的9907-014型号，并进一步核对Revision、执行器、电源及速度传感器配置。
⚠️ 由于该产品直接参与发动机转速控制，错误接线或参数设置可能导致发动机运行异常甚至超速，因此不建议仅凭外观进行替换。
建议安装时：
• 确认控制电源处于规定范围
• 检查磁电式速度传感器及接线
• 检查执行器输出线路
• 核对速度范围开关设置
• 记录原控制器调节参数
• 检查额定转速及怠速设置
• 通电前确认所有端子连接正确
• 启动后逐步检查转速反馈
• 调试过程中避免突然提高发动机转速
对于老旧发动机控制系统，9907-014可作为重要备用控制器储备。Woodward的应用资料还显示，该型号曾被用于替换较早的2301控制器，但由于内部设计不同，相关端子接线也存在差异，因此旧型号替换时必须重新核对接线。
❓ 常见问题解释Q&A
Q1：WOODWARD 9907-014是什么产品？
A：9907-014是Woodward 2301A系列低压电子速度控制器，主要用于发动机及涡轮机原动机的速度控制。
Q2：9907-014的Revision H是什么意思？
A：REV H表示该产品的硬件修订版本为H。进行设备替换时，应尽可能确认原系统所需的Revision及相关配置。
Q3：9907-014的工作电压是多少？
A：Woodward官方资料将9907-014列为10–40VDC低压标准速度控制型号。
Q4：9907-014是正向还是反向控制？
A：9907-014属于正向作用配置，也就是Forward Acting。
Q5：9907-014主要控制什么？
A：主要控制柴油发动机、燃气发动机以及蒸汽或燃气涡轮机等原动机的运行速度。
Q6：9907-014可以用于发电机组吗？
A：可以。2301A系列可用于由柴油或燃气发动机驱动的发电机组，也可应用于其他原动机控制场景。
Q7：9907-014使用什么速度传感器？
A：系统通常采用磁电式拾取器，也就是MPU，通过检测齿轮转动产生的频率信号获取发动机转速。
Q8：9907-014支持下垂控制吗？
A：支持。2301A可以通过外部电位器实现下垂控制，用于特定负载及并联运行场景。
Q9：9907-014能直接替换老款2301控制器吗？
A：部分应用可以作为替代型号，但不能简单按照原接线直接更换。Woodward资料明确指出，9907-014替换旧2301型号时存在端子接线变化。
Q10：购买9907-014 REV H需要确认什么？
A：建议确认完整型号9907-014、REV H版本、供电电压、执行器类型、速度传感器规格以及原系统接线和参数设置。
