WOODWARD 9907-014|2301A速度控制器

WOODWARD 9907-014 是 2301A系列电子速度控制器，用于柴油发动机、燃气发动机以及蒸汽或燃气涡轮机等原动机的转速控制。Woodward官方资料显示，2301A通过速度传感器采集原动机转速信号，并根据设定值控制执行器，从而调节燃油或蒸汽计量机构。

9907-014属于2301A系列低压型、正向作用速度控制型号，适用于需要稳定转速控制的工业动力设备。官方型号表将9907-014列为 10–40 VDC供电、Standard Speed Control、Forward Acting 配置。

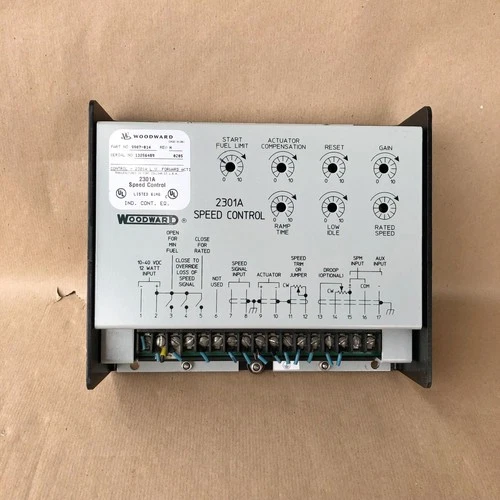

🔧 该型号采用金属机箱和单块印刷电路板结构，前面板设置有调节元件，便于现场进行相关控制参数调整。其典型系统由速度控制器、外部电源、磁电式速度传感器以及比例执行器组成。

⚙️ 主要功能

• 发动机转速电子控制
• 支持柴油及燃气发动机应用
• 可用于蒸汽及燃气涡轮机控制
• 接收速度传感器反馈信号
• 输出控制信号至执行器
• 支持等时控制模式
• 可通过外部电位器实现下垂控制
• 适合发电机组及工业动力设备维护

2301A控制器可采用等时控制方式保持原动机转速，也可以通过外部下垂电位器实现负载相关的速度控制。Woodward资料还说明，等时模式可用于配合负载分配系统进行并联运行。

📋 产品Datasheet

公开技术资料给出的9907-014尺寸约为 8.625 × 7.25 × 2.5英寸，重量约2.5磅，功耗不超过15 W；资料同时列出其工作温度范围为-40～+85℃。

🔌 电源及控制说明

9907-014采用低压直流供电。Woodward 2301A官方型号表将9907-014列入10–40 VDC标准速度控制配置。

在实际应用中，速度传感器通常使用磁电式拾取器检测发动机轴转速，并将与转速对应的交流频率信号送入控制器。控制器经过频率—电压转换及速度比较处理后，产生相应的执行器控制信号，以维持设定转速。

🏭 典型应用领域：

• 柴油发电机组
• 燃气发动机
• 工业发动机
• 船舶动力系统
• 蒸汽涡轮机
• 燃气涡轮机
• 工业动力设备
• 发电机组调速系统

🛠️ 安装与维护

安装9907-014之前，应首先确认原设备的完整型号、电源电压、执行器类型以及速度传感器配置。

⚠️ 特别需要注意的是，9907-014虽然属于2301A系列，但不同2301A型号的供电范围及正向/反向作用方式可能不同，因此不能仅凭外观进行替换。

安装时建议：

• 确认供电电压符合模块要求
• 检查速度传感器及其接线
• 检查执行器线缆和端子
• 检查控制器接地情况
• 上电前确认接线极性
• 启动后逐步检查转速反馈
• 调整参数时避免发动机超速
• 更换前记录原控制器参数设置

如果用于现有设备替换，还应核对原型号及修订版本。Woodward资料显示，9907-014属于标准速度控制配置，而旧型号替换时可能存在端子接线差异，因此不能直接按照旧控制器的接线方式照搬。

❓ 常见问题解释Q&A

Q1：WOODWARD 9907-014是什么产品？
A：9907-014是Woodward 2301A系列电子速度控制器，主要用于原动机转速控制。

Q2：9907-014主要控制什么设备？
A：可用于柴油发动机、燃气发动机以及蒸汽或燃气涡轮机等动力设备。

Q3：9907-014的供电电压是多少？
A：该型号属于2301A低压型标准速度控制配置，官方型号表对应10–40 VDC供电范围。

Q4：9907-014是正向还是反向速度控制？
A：9907-014属于Forward Acting，即正向作用速度控制配置。

Q5：9907-014可以用于发电机组吗？
A：可以。2301A系列广泛用于原动机速度控制，发电机组中的柴油或燃气发动机属于典型应用对象。

Q6：9907-014支持负载分配吗？
A：需要区分具体配置。Woodward的2301A系列包含速度及负载分配产品，但9907-014属于标准速度控制型号，不能仅根据2301A系列名称判断其具备完整负载分配功能。

Q7：9907-014的尺寸是多少？
A：公开技术资料给出的尺寸约为8.625英寸宽、7.25英寸高、2.5英寸深。

Q8：9907-014功耗是多少？
A：公开技术资料给出的功耗不超过15 W。

Q9：9907-014能否直接替换其他2301系列控制器？
A：不建议直接替换。需要确认供电电压、正向/反向作用方式、执行器以及速度传感器等配置是否一致。

Q10：购买9907-014时需要确认什么？
A：建议确认完整零件号9907-014、Revision版本、铭牌信息、外观状态以及原设备的电气配置，尤其需要核对供电电压和接线方式。
