Emerson KJ3001X1-BJ1 | 8通道高侧数字输出模块

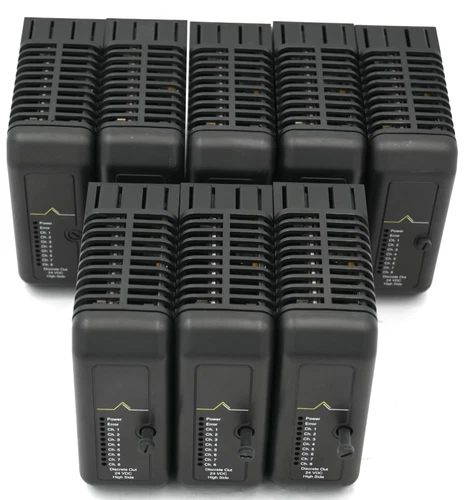

Emerson KJ3001X1-BJ1，订货号 12P0555X112，是DeltaV系列的高侧数字输出模块，主要用于工业控制系统中的开关量输出控制，可驱动电磁阀、继电器及其他离散负载。

该模块提供 8个数字输出通道，采用高侧输出方式，典型现场电源为24VDC，单通道最大电流可达1.5A，整卡最大6A，适用于过程控制和工业自动化设备。模块通过DeltaV本地总线与控制系统通信，并采用专用端子块进行现场接线。

KJ3001X1-BJ1具有工业现场应用所需的环境适应能力，工作温度资料通常为0～60℃，并支持相应的危险区域应用。安装或更换时，应同时核对模块型号、订货号及端子块键位，避免型号或接线配置不匹配。

📊 Datasheet参数

❓ 常见问题解释

Q1：KJ3001X1-BJ1主要用于什么？
主要用于DeltaV控制系统的数字量输出，可对电磁阀、继电器等现场离散设备进行通断控制。

Q2：该模块有多少个输出点？
KJ3001X1-BJ1为8通道数字输出模块。

Q3：什么是高侧输出？
高侧输出是由模块控制负载的正电源侧，适用于相应的24VDC离散负载控制回路。

Q4：单个通道可以带多大负载？
资料显示单通道最大电流为1.5A，整张卡最大6A。实际使用时还需要结合现场电源、负载类型及系统配置确定。

Q5：12P0555X112与KJ3001X1-BJ1是什么关系？
两者都是用户提供的产品标识信息。采购或更换时建议以模块铭牌上的完整型号和订货号为准。

Q6：更换该模块需要注意什么？
应确认DeltaV系统版本、模块型号、订货号以及对应端子块键位。涉及现场电源时，应按照系统维护规范断电操作。
