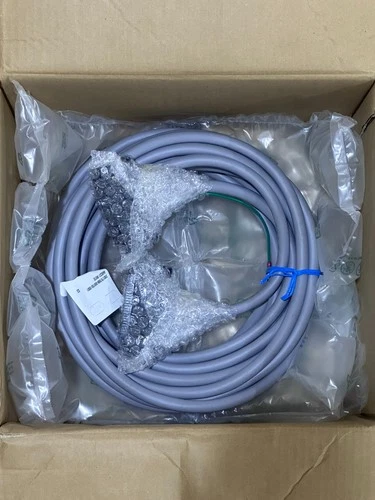

Yokogawa AKB331 S3 | 工业信号连接电缆

Yokogawa AKB331 Style S3 是横河电机用于工业控制系统的专用信号连接电缆，主要用于I/O模块与端子板之间的信号连接。官方资料将AKB331定义为50针对50针信号电缆，可用于SDV144、SDV531、SDV53A、SDV541及SAT145等相关模块与端子板之间的连接。

AKB331有多种长度规格，包括1 m、2 m、3 m、5 m、7 m、10 m、15 m、20 m、25 m、30 m、35 m、40 m、45 m和50 m。针对不同I/O模块，官方还提供相应的专用选项代码。

🔧 主要特点

• 50针对50针专用信号连接结构
• Style S3版本适用于多种横河FIO系统I/O模块
• 用于I/O模块与端子板之间的信号传输
• 可用于数字输入、数字输出以及TC/mV输入等应用
• 支持多种标准长度选择
• 适用于工业自动化和过程控制系统

📌 横河官方资料明确要求，在SDV531、SDV53A或SDV541等部分配置中使用AKB331时，应采用Style S3或更高版本。

📋 产品DataSheet

📏 常见长度规格： AKB331-M001、M002、M003、M005、M007、M010、M015、M020、M025、M030、M035、M040、M045及M050分别对应1～50 m范围内的多种长度。

⚙️ 主要应用

🔹 I/O模块连接：用于横河FIO系统I/O模块与现场端子板之间的专用连接。

🔹 数字量信号传输：可配合SDV144、SDV531、SDV53A、SDV541等数字I/O模块使用。

🔹 温度信号连接：可用于SAT145 TC/mV输入模块与SBT4D端子板之间的连接。

🔹 ProSafe-RS应用：部分AKB331配置用于ProSafe-RS系统中的安全相关I/O连接。

🔹 机柜内部布线：适用于工业控制柜、DCS柜和安全仪表系统的模块化信号连接。

❓ 常见问题解释 Q&A

Q1：AKB331是什么产品？
A：AKB331是Yokogawa横河电机的专用工业信号电缆，官方定义为50针对50针Signal Cable，主要连接I/O模块和端子板。

Q2：AKB331 Style S3是什么意思？
A：Style S3表示该电缆的版本/样式代码。横河官方资料明确指出，部分SDV系列模块连接时需要使用Style S3或更高版本。

Q3：AKB331可以用于哪些模块？
A：常见适配模块包括SDV144、SDV531、SDV53A、SDV541以及SAT145等，具体需要根据模块型号和端子板配置确定。

Q4：AKB331是不是普通网线？
A：不是。AKB331属于横河专用工业信号电缆，采用50针连接结构，不能按照普通以太网网线使用。

Q5：AKB331有哪些长度？
A：官方资料列出的长度包括1 m至50 m之间的多种规格，例如3 m、5 m、10 m、20 m、35 m和50 m等。

Q6：AKB331可以用于SDV531吗？
A：可以，但具体配置需要确认SDV531的型号及Style要求。横河资料指出，与SDV531连接时应使用AKB331 Style S3或更高版本。

Q7：AKB331可以用于SAT145吗？
A：可以。横河资料显示，SAT145 TC/mV输入模块可以通过AKB331连接SBT4D端子板。

Q8：AKB331有电源功率参数吗？
A：没有。AKB331是无源信号连接电缆，本身不属于供电模块，因此没有独立的额定功率参数。

Q9：购买AKB331时最需要确认什么？
A：建议重点确认完整型号、Style代码、线缆长度、两端连接器形式以及配套I/O模块型号。

Q10：AKB331可以直接替换其他横河信号电缆吗？
A：不能仅根据外观判断。应确认针脚定义、Style版本、长度以及配套模块要求，尤其是ProSafe-RS系统中的专用配置。
