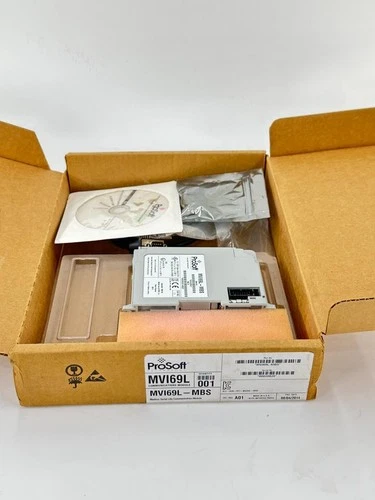

ProSoft MVI69L-MBS | Modbus串行通信模块

🔹 ProSoft MVI69L-MBS 是面向 Rockwell Automation CompactLogix 控制器的 Modbus Serial Lite 通信模块，主要用于实现 CompactLogix 控制器与Modbus串行设备之间的数据交换。模块采用单串行端口设计，可配置为 Modbus Master（主站）或 Slave（从站），适合小型工业自动化通信应用。

🔹 该模块采用 1769单槽结构，可安装在兼容1769 I/O总线的CompactLogix系统中。应用通信端口支持 RS-232、RS-485和RS-422，并提供500 V背板光电隔离，有助于提高控制器与现场串行设备之间的通信可靠性。

🔹 MVI69L-MBS支持Modbus RTU和ASCII模式，并可配置波特率、数据位、停止位和奇偶校验等通信参数。其Modbus功能涵盖线圈、输入状态、保持寄存器和输入寄存器等常用读写操作。

📋 产品 Datasheet

⚙️ 主要产品参数

📌 平台： Rockwell Automation CompactLogix
📌 安装方式： 1769单槽模块
📌 串行端口： 1个应用通信端口
📌 接口类型： RS-232 / RS-485 / RS-422
📌 Modbus角色： Master / Slave
📌 Modbus模式： RTU / ASCII
📌 波特率： 110～115200 baud
📌 数据位： 7或8 bit
📌 停止位： 1或2 bit
📌 奇偶校验： 无、偶、奇
📌 节点地址： 1～247，可通过软件设置
📌 背板电流： 最大450 mA @ 5 VDC
📌 工作温度： 0～60℃
📌 储存温度： -40～85℃
📌 相对湿度： 5%～95%，无冷凝
📌 背板隔离： 500 V光电隔离
📌 调试接口： 10/100 Ethernet
📌 状态指示： OK、ETH、P1、BP、CFG等LED指示灯。

❓ 常见问题解释 Q&A

Q1：MVI69L-MBS主要用于什么？
A：主要用于CompactLogix控制器与Modbus串行现场设备之间进行数据通信，例如仪表、控制器、变频设备及其他支持Modbus协议的设备。

Q2：MVI69L-MBS支持哪些串行接口？
A：应用端口支持RS-232、RS-485和RS-422，可根据现场通信方式进行选择和配置。

Q3：MVI69L-MBS可以作为Modbus主站吗？
A：可以。该模块既可以配置为Modbus Master，也可以配置为Modbus Slave，可根据系统架构选择相应工作模式。

Q4：MVI69L-MBS支持Modbus RTU吗？
A：支持，同时支持Modbus ASCII模式。RTU模式采用CRC-16进行错误检测，ASCII模式采用LRC错误检测。

Q5：MVI69L-MBS适用于哪些控制器？
A：主要面向具有1769 I/O总线能力的CompactLogix处理器，官方资料明确支持相应CompactLogix处理器，并不支持MicroLogix 1500。

Q6：安装时需要注意什么？
A：安装前应确认CompactLogix机架具有足够的5 VDC背板电流，并确认模块所在槽位、串行接口模式及Modbus通信参数配置正确。

Q7：MVI69L-MBS和普通Modbus转串口转换器有什么区别？
A：MVI69L-MBS属于CompactLogix机架内的专用通信模块，可以直接与控制器背板进行数据交换，并通过配置和梯形图/AOI实现Modbus数据处理，不只是简单的物理接口转换。
