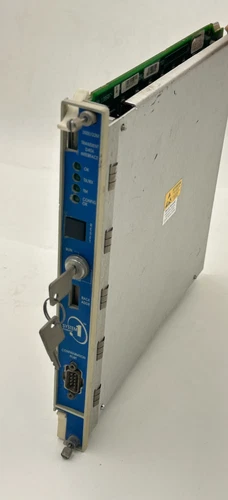

Bently Nevada 3500/22M 138607-01 | 瞬态数据接口模块
Bently Nevada 3500/22M 138607-01 是3500系列机械状态监测系统中的瞬态数据接口模块（TDI），主要承担机架与上位机监测软件之间的数据接口和数据采集功能。该模块可配合3500系列M型监测模块使用，对稳态数据及瞬态动态波形数据进行采集，并通过以太网接口进行数据传输。其安装位置通常为3500机架靠近电源模块的1号槽位。
138607-01属于3500/22M标准型瞬态数据接口模块，可用于汽轮机、压缩机、泵、风机、发电机等旋转设备的状态监测系统。模块能够集中处理机架级数据通信，为设备运行状态分析、趋势监测和故障诊断提供数据接口支持。
⚠️ 特别说明： 当前产品标题中标注为 PARTS ONLY，因此实际购买时应重点确认模块的外观、板卡完整性、接口状态以及是否具备正常运行条件。
📋 产品DataSheet
| 参数 | 参数值 |
|---|---|
| 品牌 | Bently Nevada |
| 型号 | 3500/22M 138607-01 |
| 系列 | 3500机械状态监测系统 |
| 品名 | 瞬态数据接口模块 |
| 产地 | 美国 |
| 产状状态 | PARTS ONLY，仅零件状态 |
| 尺寸 | 约241.3 × 24.4 × 241.8 mm |
| 重量 | 约0.82–0.91 kg |
| 原产地 | USA |
| 功率 | 约10.5 W |
📌 该型号采用10Base-T/100Base-TX以太网通信，并配有USB配置接口；标准型138607-01与3500机架中的M系列监测模块配合使用。不同资料对尺寸、重量和功耗存在小幅差异，实际产品应以具体硬件版本及铭牌信息为准。
⚙️ 产品主要功能
🔹 瞬态数据采集：用于采集旋转机械运行过程中的动态及瞬态波形数据。
🔹 稳态数据传输：持续获取3500系统中的监测数据，并向上位机系统传输。
🔹 机架通信接口：承担3500机架与监测软件之间的数据通信功能。
🔹 以太网通信：支持10Base-T/100Base-TX以太网接口，可用于数据采集和系统通信。
🔹 机架级接口功能：集成类似3500/20机架接口模块的部分功能，同时具备数据采集能力。
🔹 系统扩展：可与3500/40M、3500/42M等M系列监测模块配合使用。
🔧 常见问题解释 Q&A
Q1：3500/22M 138607-01主要用于什么？
A：主要用于3500机械状态监测系统的数据接口、稳态数据采集以及瞬态波形数据传输。
Q2：138607-01安装在3500机架什么位置？
A：通常安装在3500机架的1号槽位，也就是靠近电源模块的位置。
Q3：它可以和3500/42M一起使用吗？
A：可以。3500/22M TDI可与3500/40M、3500/42M等M系列监测模块配合工作，用于采集和传输相关监测数据。
Q4：138607-01是否属于标准型TDI？
A：是。138607-01对应3500/22M标准型瞬态数据接口模块；不同配置的3500/22M在TDI类型及I/O模块配置方面可能存在差异。
Q5：PARTS ONLY是什么意思？
A：表示当前商品按照零件状态销售，并不等同于经过完整测试的正常运行模块。购买前应确认是否用于维修、备件或板卡拆换。
Q6：模块出现通信异常应该检查什么？
A：建议首先检查机架安装位置、模块状态指示灯、以太网连接、通信配置以及配套监测模块状态，同时确认模块硬件版本与系统配置是否匹配。
Q7：138607-01适合直接替换现有模块吗？
A：替换前应核对完整料号、模块版本、I/O配置以及现有3500系统配置，不能仅依据“3500/22M”名称进行替换。
