Metso IOP301 | 16通道隔离模拟量输入模块

2026-08-31 | no responses | 3

🔹 产品简介

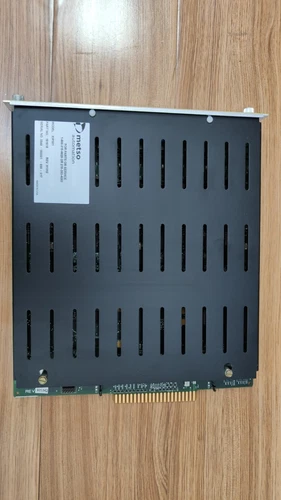

Metso IOP301 是Metso Automation maxPAC I/O系统中的16通道隔离模拟量输入模块，主要用于工业过程控制系统中对现场电压、电流等模拟信号进行采集。

该模块具有16个彼此隔离的模拟量输入通道，每个通道均可根据现场应用配置为电压输入或电流输入，因此能够在同一模块上灵活组合不同类型的模拟信号。电流回路既可以使用现场电源，也可以使用由背板提供的系统回路电源。

IOP301采用微处理器控制架构，每个通道配备独立的A/D测量通道，并通过光电隔离方式实现现场信号与逻辑系统之间的隔离。模块上电后会自动执行诊断和校准，并能够在线进行周期性校准，以减小温度变化对测量精度的影响。

📋 产品Datasheet参数

参数项目	参数值
品牌	Metso Automation
型号	IOP301
系列	maxPAC I/O
品名	16通道隔离模拟量输入模块
产品类型	Isolated Analog Input
输入通道	16通道
输入类型	4～20 mA、电压输入
A/D转换方式	Sigma Delta过采样
测量范围	4～20 mA、0～2.4 V
输入阻抗	电流输入约300 Ω；电压输入约1 MΩ
供电	24 VDC系统供电
现场与逻辑隔离	1500 VAC
通道间隔离	500 VAC
输入功耗	约400 mA（24 V系统供电）

⚙️ 主要功能

• 提供16路隔离模拟量输入。

• 每个通道均可进行独立输入配置。

• 支持电压输入和电流输入。

• 支持4～20 mA工业电流信号。

• 电流回路可采用现场电源供电。

• 也可使用背板提供的系统回路电源。

• 现场信号与逻辑系统之间采用隔离设计。

• 通道之间具有隔离能力。

• 每个通道采用独立A/D测量。

• 采用Sigma Delta过采样转换方式。

• 支持50/60 Hz工频干扰抑制。

• 上电后自动执行诊断。

• 支持启动自动校准。

• 支持在线周期校准。

• 支持过程控制系统的连续模拟量采集。

🔌 输入信号配置

IOP301最大的特点之一是输入类型具有较高的灵活性。16个输入通道可以按照现场需求配置为电压输入或电流输入，而不是限定为单一信号类型。

对于4～20 mA信号，可以选择由Metso系统提供回路电源，也可以由用户现场电源提供回路电源。对于外部供电的4～20 mA回路，可通过相应的外部电阻将电流信号转换为模块能够测量的电压信号。

电压输入的基础测量范围为0～2.4 V。如果现场电压信号范围较高，可以通过配套的串联及分流电阻进行信号缩放，使输入信号适配A/D转换器的测量范围。

🧠 内部工作原理

IOP301内部采用微处理器、FPGA、多路复用器、A/D转换器、参考电路以及光电隔离电路组成完整的模拟量采集结构。

每两个输入通道配置相应的Sigma Delta A/D测量电路，微处理器负责启动转换并读取转换结果。现场信号经过光电隔离后进入逻辑系统，从而减少现场电气干扰对控制系统的影响。

模块采用独立DC/DC转换电路为A/D测量部分提供隔离电源，并利用光隔离器实现现场侧和逻辑侧之间的电气隔离。

📡 诊断与校准

IOP301在启动过程中会执行内部诊断。

当系统上电后，模块会进行自动校准。正常运行期间还可以周期性进行在线校准，以补偿温度变化带来的测量漂移。

模块能够检测输入开路及超量程等异常情况，并通过控制系统向上位系统提供相应的状态信息。

🟢 状态指示

模块前面板设置有绿色Active指示灯。

正常情况下，当系统电源存在并且模块正在与DPU进行通信时，Active指示灯保持点亮。

当模块没有被DPU正常扫描时，指示灯会以一定频率闪烁，因此维护人员可以通过指示灯快速判断模块是否处于正常扫描状态。

🏭 典型应用场景

• 工业过程控制系统

• Metso maxPAC控制系统

• DCS过程控制

• PLC工业控制

• 石油化工生产线

• 造纸工业

• 矿业自动化

• 水处理系统

• 电力控制系统

• 流量测量

• 压力测量

• 温度变送器信号采集

• 工业4～20 mA变送器采集

• 模拟传感器信号采集

🔧 首次运行检查清单

确认品牌为Metso Automation。
确认型号为IOP301。
检查模块外观是否完整。
检查前面板指示灯。
检查背板连接器。
确认模块安装位置正确。
确认DPU系统能够识别模块。
核对模块地址设置。
检查相关跳线设置。
确认每个通道的输入类型。
检查电流输入回路。
检查电压输入回路。
检查24 VDC系统供电。
检查现场变送器供电方式。
检查端子和现场电缆。
检查屏蔽及接地。
检查输入信号是否超出允许范围。
上电后观察Active指示灯。
查看DPU诊断状态。
对16个通道逐一进行信号验证。

🛠️ 日常维护保养

• 定期检查模块外观。

• 保持控制柜内部清洁干燥。

• 检查模块连接器。

• 检查背板连接状态。

• 检查现场端子是否松动。

• 检查24 VDC系统供电。

• 检查变送器供电。

• 检查4～20 mA回路。

• 检查电压输入信号。

• 检查现场电缆屏蔽。

• 检查接地连接。

• 观察Active指示灯状态。

• 定期查看DPU诊断信息。

• 检查输入值是否存在异常漂移。

• 对关键测量通道进行定期校验。

• 检查现场变送器输出是否稳定。

• 更换模块前记录原有跳线及地址设置。

🔍 故障排查与常见问题

1. 模块无法启动

首先检查24 VDC系统供电、背板连接器以及模块安装状态。如果供电正常，再检查模块指示灯和DPU通信状态。

2. Active指示灯闪烁

确认DPU是否正常扫描该模块，同时检查模块地址、背板通信以及系统组态。

3. 某个通道没有输入

检查现场变送器、端子、电缆及回路供电。如果使用4～20 mA信号，应检查回路是否断路。

4. 输入值明显偏低

检查变送器输出、线路电阻、现场供电及输入配置，并确认没有错误使用信号缩放电阻。

5. 输入值波动较大

检查现场电缆屏蔽、接地、变送器稳定性以及周围是否存在强电磁干扰。

6. 电压输入显示异常

检查输入范围以及串联、分流电阻配置。IOP301的A/D测量范围为0～2.4 V，较高电压信号通常需要进行适当缩放。

7. 4～20 mA输入无法正常工作

检查模块通道跳线、现场供电方式以及回路电阻。使用系统供电和外部供电时，对应接线方式并不相同。

8. 多个通道同时异常

如果多个通道同时发生故障，应优先检查模块24 VDC供电、背板、DPU通信和公共接线，而不要直接判断多个现场变送器同时损坏。

9. 测量值长期存在偏差

检查现场仪表精度以及信号线路，同时利用模块的自动校准功能进行检查。IOP301支持上电自校准以及周期性在线校准。

⚠️ 安全注意事项

• 安装、拆卸和维修前必须按照现场安全程序执行停机及隔离。

• 不得在未确认端子定义的情况下进行接线。

• 接入24 VDC回路前必须确认极性。

• 不得超过模块允许的输入范围。

• 现场变送器供电必须符合系统设计。

• 不得随意改变模块内部跳线。

• 更换模块前应记录地址及通道配置。

• 操作电子模块时应采取防静电措施。

• 不得在带电状态下随意插拔模块。

• 发现输入回路异常时应及时排除。

• 高压现场信号必须按照现场电气安全规范处理。

• 维修完成后应重新检查隔离、接地和信号线路。

❓ 常见问题Q&A

Q：Metso IOP301是什么模块？

A：IOP301是Metso Automation maxPAC系统中的16通道隔离模拟量输入模块，用于采集工业现场的电压和电流模拟信号。

Q：IOP301有多少个输入通道？

A：共有16个隔离模拟量输入通道。

Q：IOP301支持4～20 mA吗？

A：支持。IOP301可以配置4～20 mA输入，并可以根据系统设计选择相应的回路供电方式。

Q：IOP301只能输入电流信号吗？

A：不是。它既支持电流输入，也支持电压输入，并可以根据各通道配置进行使用。

Q：IOP301的电流输入阻抗是多少？

A：资料给出的4～20 mA输入阻抗约为300 Ω。

Q：IOP301的电压输入阻抗是多少？

A：电压输入阻抗约为1 MΩ。

Q：IOP301是否具有通道隔离？

A：具有。资料显示现场到逻辑侧隔离能力为约1500 VAC，通道之间隔离能力约为500 VAC。

Q：IOP301需要多少电源？

A：模块由系统24 VDC供电，资料给出的输入电流约为400 mA。

Q：IOP301可以用于冗余系统吗？

A：可以根据系统架构配置冗余应用。资料中提供了两个IOP301模块共享公共变送器的冗余接线方案，但实际使用时必须按照具体控制系统的冗余设计进行配置。

Q：IOP301如何进行校准？

A：模块上电后会自动进行校准，同时能够周期性进行在线校准，以补偿温度变化造成的测量偏差。

Q：IOP301与IOP302有什么区别？

A：IOP301是16通道隔离模拟量输入模块，支持电压和电流输入；IOP302主要是16通道4～20 mA共地输入模块。两者虽然部分电流输入应用具有引脚和功能兼容性，但不能因此直接忽略系统配置和隔离要求。

Q：购买IOP301需要重点确认什么？

A：建议重点核对Metso Automation品牌、IOP301型号、16通道隔离模拟量输入功能、模块版本、地址设置、端子配置以及实际输入类型。如果用于替换旧模块，还应同时核对原系统是maxPAC还是其他兼容平台，并确认现场接线方式。
