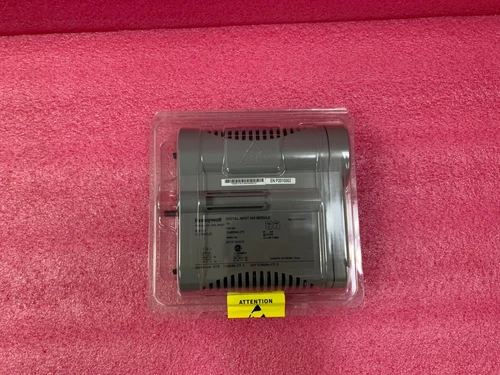

Honeywell CC-PDIL01 51405040-176 | 32通道24VDC数字输入模块
Honeywell CC-PDIL01 51405040-176 是 Experion PKS Series C I/O系统中的32通道数字输入模块，主要用于采集现场开关、继电器触点、状态信号及其他24VDC离散量信号，并将现场设备的开关状态传送至控制系统。Honeywell技术资料明确将CC-PDIL01定义为 24VDC Digital Input模块，并提供32个数字输入通道。
该模块支持18～30VDC输入范围，具有光电隔离、开线检测、板载励磁电源、直接/反向输入指示以及内部诊断等功能。输入端与系统之间具有1500VAC RMS或±1500VDC级别的隔离能力，可提高现场信号采集的抗干扰能力和系统可靠性。
CC-PDIL01可根据系统架构安装在相应的IOTA上，包括非冗余及冗余配置，适用于Honeywell C300/Experion PKS过程控制系统中的现场数字量采集、设备状态监视、联锁状态反馈及开关量控制信号输入等场景。
📋 产品 Datasheet
| 参数 | 产品信息 |
|---|---|
| 品牌 | Honeywell |
| 型号 | CC-PDIL01 |
| 物料号 | 51405040-176 |
| 系列 | Experion PKS Series C I/O |
| 品名 | 24VDC数字输入模块 |
| 产品类型 | Digital Input Module |
| 输入通道 | 32通道 |
| 额定输入 | 24VDC |
| 输入电压范围 | 18～30VDC |
| ON检测 | ≥13VDC或≥3mA |
| OFF检测 | ≤5VDC或≤1.2mA |
| 输入阻抗 | 约4.2kΩ |
| 隔离方式 | 光电隔离 |
| 隔离能力 | 1500VAC RMS或±1500VDC |
| 输入延迟 | 5ms ±20% |
| 开线检测 | 支持 |
| IOTA | CC-TDIL01、CC-TDIL11、CC-GDIL11等 |
| 重量参考 | 约0.36kg |
| 原产地 | 以实物铭牌为准 |
| 产品状态 | 工业自动化维修备件 |
以上关键电气参数以Honeywell Series C I/O技术资料为主要依据。Honeywell资料同时确认该模块支持内部或外部现场供电选择、非易燃现场电源、直接/反向输入指示及开线检测。
🔧 首次运行检查清单
🔹 核对 CC-PDIL01 / 51405040-176完整型号。
🔹 检查模块外壳、连接器及端子是否完好。
🔹 确认安装的IOTA型号与模块匹配。
🔹 检查24VDC现场电源是否稳定。
🔹 确认现场输入信号没有超过18～30VDC规定范围。
🔹 检查32个通道的现场接线及信号对应关系。
🔹 检查输入极性和公共端连接。
🔹 上电后观察模块状态指示。
🔹 使用控制系统逐点检查DI状态。
🔹 对重要联锁和状态信号进行实际动作测试。
🛠️ 日常维护保养
🔹 定期检查现场端子和IOTA连接是否松动。
🔹 检查24VDC现场电源质量。
🔹 定期查看开线、输入异常及模块诊断信息。
🔹 保持控制柜内部清洁、干燥和良好散热。
🔹 检查现场开关、继电器及传感器触点状态。
🔹 对重要DI点进行定期功能验证。
🔹 定期备份Experion PKS系统中的I/O配置。
🔹 发现单点输入异常时，应同时检查现场线路和对应IOTA，避免直接判定模块故障。
🔍 故障排查与常见问题
问题一：某个DI通道始终为OFF
🔹 检查现场设备是否真正输出24VDC。
🔹 测量对应端子电压。
🔹 检查现场线路和公共端。
🔹 检查输入开关或继电器触点。
🔹 查看系统是否报告开线故障。
问题二：某个通道始终为ON
🔹 检查输入端是否持续存在电压。
🔹 检查现场触点是否粘连。
🔹 检查线路是否短路。
🔹 检查I/O点配置及直接/反向逻辑。
问题三：多个通道同时异常
🔹 检查现场24VDC电源。
🔹 检查IOTA供电。
🔹 检查模块与IOTA之间的连接。
🔹 查看控制系统诊断信息。
问题四：系统显示开线故障
🔹 检查现场信号线是否断开。
🔹 检查端子压接状态。
🔹 检查现场设备触点电阻。
🔹 确认该通道的开线检测配置是否正确。
Honeywell资料指出，CC-PDIL01能够检测现场开线，并在检测到开线后将相关过程变量标记为无效，从而避免异常信号被误用于控制动作。
🛡️ 安全注意事项
⚠️ CC-PDIL01属于过程控制系统现场I/O设备，维护前必须按照现场电气安全程序进行隔离。
⚠️ 进行端子维护前，应确认现场24VDC电源已经安全断开。
⚠️ 不得将超出模块允许范围的电压直接接入数字输入通道。
⚠️ 更换模块时应采取防静电措施。
⚠️ 不得在未经确认的情况下修改关键联锁DI点的逻辑。
⚠️ 涉及安全联锁、紧急停机或关键工艺信号时，更换后必须进行完整的功能验证。
⚠️ 开线检测和输入状态异常时，应结合现场设备状态进行判断，不能仅依据控制室画面直接判断模块损坏。
❓ 常见问题 Q&A
Q1：CC-PDIL01是什么模块？
A：CC-PDIL01是Honeywell Experion PKS Series C I/O系统中的32通道24VDC数字输入模块。
Q2：CC-PDIL01支持多少个数字输入点？
A：该模块提供32个数字输入通道。
Q3：CC-PDIL01的输入电压是多少？
A：额定输入为24VDC，技术资料规定的DI电源电压范围为18～30VDC。
Q4：CC-PDIL01是否具有隔离功能？
A：具有。模块采用光电隔离，资料给出的隔离能力为1500VAC RMS或±1500VDC。
Q5：CC-PDIL01是否支持开线检测？
A：支持。模块可以检测现场线路开路，并对检测到开线的过程变量进行无效状态处理，以降低错误信号参与控制的风险。
Q6：CC-PDIL01适用于什么系统？
A：主要用于Honeywell Experion PKS Series C I/O架构，可配合C300控制系统进行现场24VDC离散信号采集。
