Bently Nevada 170180-01-05 | FieldMonitor外部传感器I/O模块

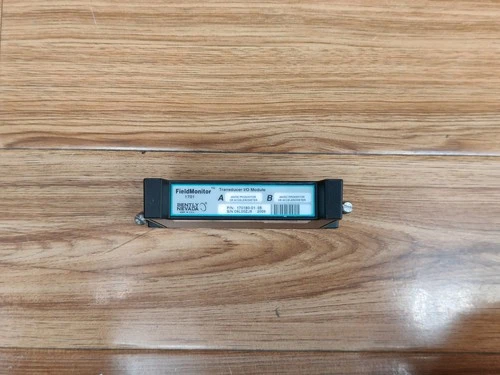

Bently Nevada 170180-01-05 是 1701 FieldMonitor系列外部传感器I/O模块，主要用于将现场振动和机械状态传感器连接至相应的双通道监测模块。资料显示，该模块占用FieldMonitor端子底座的一个插槽，可提供 2路传感器输入，适用于外部Proximitor传感器、加速度传感器及速度传感器等。
需要特别注意的是，170180-01-05并不是独立的“报警继电器输出板”。现有技术资料将170180-01-05明确归类为 External Transducer I/O Module（外部传感器I/O模块），而市场上的部分商品标题存在“Outputs/Alarm Relay Output Board”等不同描述，因此实际采购时应以产品铭牌、完整料号及现场系统配置为准。
该模块主要承担现场传感器信号与监测系统之间的接口作用，可用于旋转机械振动、轴承状态及相关机械参数的信号采集，适合工业设备状态监测和机械保护应用。
📋 产品 Datasheet
| 参数 | 参数值 |
|---|---|
| 品牌 | Bently Nevada |
| 型号 | 170180-01-05 |
| 系列 | 1701 FieldMonitor |
| 品名 | 外部传感器I/O模块 |
| 模块类型 | External Transducer I/O |
| 输入通道 | 2通道 |
| 支持传感器 | Proximitor、加速度、速度类传感器 |
| 安装方式 | FieldMonitor端子底座插槽 |
| 工作温度 | 约 -40～+70°C |
| 功耗 | ≤1.5W |
| 防护等级 | IP67 |
| 尺寸 | 约242 × 112 × 25 mm |
| 重量 | 约0.44 kg |
ℹ️ 公开资料显示，该模块可容纳最多两个传感器输入，并通过相应的双通道监测模块进行信号处理；不同具体传感器类型需要匹配相应的I/O模块配置。
🔎 首次运行检查清单
🔹 确认模块完整型号为 170180-01-05，不要仅依据商品标题判断功能。
🔹 检查模块外壳、连接器和端子是否有破损、腐蚀或机械变形。
🔹 确认模块安装在兼容的1701 FieldMonitor端子底座中。
🔹 检查两个传感器通道的接线是否正确。
🔹 根据实际传感器类型确认对应I/O配置是否匹配。
🔹 检查现场传感器、电缆及连接器是否正常。
🔹 上电后检查系统状态及相关监测模块的诊断信息。
🔹 首次运行时逐通道检查传感器信号，确认机械设备实际状态与监测数据一致。
🛠️ 日常维护保养
🔹 定期检查模块表面和连接区域，保持清洁、干燥。
🔹 检查传感器电缆是否存在磨损、挤压、断裂或松动。
🔹 定期检查FieldMonitor底座及模块连接状态。
🔹 对重要旋转设备，应定期核对振动和状态监测数据。
🔹 检查传感器安装位置，防止长期振动造成安装偏移。
🔹 定期查看监测系统诊断记录，发现重复性异常及时处理。
🔹 备用模块应采用防静电包装，并储存在干燥环境中。
🔧 故障排查与常见问题
某个通道没有信号：
首先检查对应传感器、电缆和端子，再检查模块与FieldMonitor底座的连接状态。
两个通道同时异常：
如果两个通道同时失去信号，应优先检查公共供电、底座连接及模块本身，而不是同时更换两个现场传感器。
振动数据明显偏低或偏高：
检查传感器型号、安装状态、信号电缆以及对应监测模块的配置。
系统提示I/O故障：
检查170180-01-05是否与对应监测模块及传感器类型匹配，并结合系统诊断信息进一步判断。
更换模块后数据异常：
核对完整料号、版本以及现场传感器类型。170180系列存在不同后缀和不同传感器接口配置，不能只根据“170180”系列名称直接替换。
⚠️ 安全注意事项
⚠️ 安装、拆卸模块前必须按照现场安全规程进行断电和安全隔离。
⚠️ 旋转机械运行期间不得随意调整传感器安装位置。
⚠️ 不得将不匹配的传感器直接连接到模块。
⚠️ 操作电子模块时应采取防静电措施。
⚠️ 用于关键机械保护系统时，维护前应确认设备已经处于安全状态。
⚠️ 如果设备应用于危险区域，应确认现场传感器、隔离器和安装方式符合相应安全要求。
❓ 常见问题 Q&A
Q1：170180-01-05是什么模块？
A：它是Bently Nevada 1701 FieldMonitor系列的外部传感器I/O模块，用于连接现场传感器与相应的双通道监测模块。
Q2：170180-01-05有几个通道？
A：一个模块最多支持 2路传感器输入。
Q3：170180-01-05支持哪些传感器？
A：根据具体配置，可用于外部Proximitor传感器以及支持的加速度、速度类传感器。
Q4：170180-01-05是报警继电器输出板吗？
A：从技术资料来看，不是。该料号明确对应FieldMonitor外部传感器I/O模块。市场商品标题中可能出现“Outputs/Alarm Relay Output Board”等不一致描述，因此采购时应以铭牌和技术料号为准。
Q5：170180-01-05安装在哪里？
A：它安装在1701 FieldMonitor的端子底座中，占用一个模块插槽。
Q6：采购时需要重点确认什么？
A：建议重点确认 170180-01-05完整料号、模块版本、配套监测模块、传感器类型以及FieldMonitor底座，尤其不要仅根据卖家商品标题判断其是否具有继电器输出功能。
