GE 6KG1143010X1B1 | AF-300 G11变频器

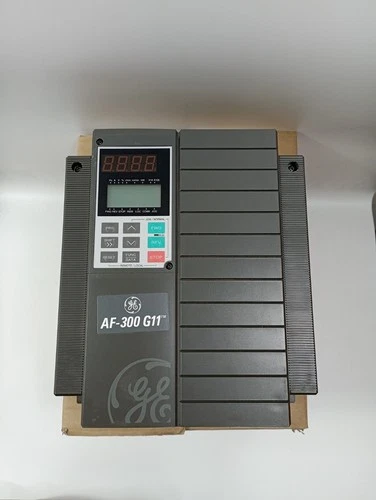

GE 6KG1143010X1B1 是 GE Fuji AF-300 G11 系列交流变频器，主要用于三相交流电机的调速、启动、停止及运行控制。该型号对应 10 HP（约7.5 kW） 电机应用，额定输入为 460 VAC、三相、50/60 Hz，额定输出电流约 18 A，并配置前面板操作键盘。公开资料显示，该型号采用 NEMA 1 / UL Type 1 外壳，属于 AF-300 G11 系列通用型变频驱动器。

该驱动器适合工业风机、泵、输送设备、机械传动及其他需要交流电机变速控制的场合。资料显示其输出频率范围可达到约 0.1～400 Hz，而部分产品资料对实际运行频率范围采用不同标注，因此实际应用时应根据电机、负载和参数设置确定。

📋 产品 Datasheet

不同资料对尺寸、频率范围及重量存在一定差异，实际采购或替换时建议以设备铭牌及具体硬件版本为准。该型号公开资料同时标注为 AF-300 G11、10HP、460VAC、三相、NEMA 1。

🔧 首次运行检查清单

🔹 核对变频器铭牌，确认完整型号为 6KG1143010X1B1。

🔹 检查输入电源是否为符合要求的三相交流电源。

🔹 检查输入端、输出端和接地端子的接线是否正确。

🔹 确认电机额定电压、功率和电流与变频器参数相匹配。

🔹 检查电机动力电缆是否存在破损、短路或绝缘异常。

🔹 检查控制端子及外部启停、频率给定信号。

🔹 通电前确认电机及机械负载处于安全状态。

🔹 首次启动建议采用低频、低速方式测试，并逐步提高运行频率。

🛠️ 日常维护保养

🔹 定期清理变频器散热区域的灰尘。

🔹 检查控制柜通风情况，避免长期高温运行。

🔹 定期检查输入、输出及接地端子是否松动。

🔹 检查风扇运行状态，发现异常噪声或停转应及时处理。

🔹 定期查看变频器故障记录及运行状态。

🔹 检查电机动力线及控制线路是否老化。

🔹 长期停机时应保持设备干燥，避免潮气和凝露造成内部元件腐蚀。

⚠️ 故障排查与常见问题

问题一：变频器无法启动

🔹 检查三相输入电源。

🔹 检查控制端子的运行使能信号。

🔹 检查是否存在故障报警。

🔹 检查操作面板的运行模式和频率设定。

问题二：电机无法运行

🔹 检查变频器输出端 U/V/W 接线。

🔹 检查电机本身及动力电缆。

🔹 检查运行指令和频率给定是否有效。

🔹 检查电机参数设置是否正确。

问题三：出现过流或过载报警

🔹 检查机械负载是否过大。

🔹 检查电机是否卡滞。

🔹 检查加速时间是否过短。

🔹 检查电机动力线是否存在短路或接地异常。

问题四：变频器温度过高

🔹 检查控制柜环境温度。

🔹 清理散热器和通风区域。

🔹 检查冷却风扇。

🔹 确认设备是否长期处于高负载运行状态。

🛡️ 安全注意事项

⚠️ 6KG1143010X1B1 属于高压三相变频设备，维护前必须断开电源并执行安全隔离。

⚠️ 断电后内部直流母线仍可能存在危险电压，必须等待并确认电压降至安全范围后再操作。

⚠️ 不得在带电状态下拆卸电机动力线或内部电子组件。

⚠️ 变频器启动后可能使电机突然旋转，调试前必须确认机械区域安全。

⚠️ 必须按照电机铭牌参数设置相关运行参数。

⚠️ 该型号为 NEMA 1 / UL Type 1 结构，主要用于适当的室内安装环境，不应直接暴露于雨水或高湿环境。

❓ 常见问题 Q&A

Q1：6KG1143010X1B1 是什么产品？
A：它是 GE Fuji AF-300 G11 系列交流变频器，用于三相交流电机调速和运行控制。

Q2：该型号适配多大功率的电机？
A：额定应用为 10 HP，约7.5 kW。

Q3：6KG1143010X1B1 的输入电压是多少？
A：该型号采用 460 VAC、三相、50/60 Hz 输入。

Q4：该型号额定输出电流是多少？
A：公开资料给出的额定输出电流约为 18 A。

Q5：6KG1143010X1B1 是否已经停产？
A：公开产品资料将该型号标记为 已停产，因此目前更适合作为现有 AF-300 G11 系统的维修、更换或库存备件。
