GE IC693CPU374-GV | 单槽以太网CPU模块
🔧 产品简介
GE IC693CPU374-GV 是GE Series 90-30系列PLC中的高性能CPU模块，采用单槽安装结构，并集成以太网通信接口。该型号以133 MHz处理器为核心，配备240 KB用户存储空间，可直接承担PLC程序执行、数据处理及工业网络通信任务。
CPU374采用嵌入式586处理器架构，典型布尔逻辑扫描速度约为每1K逻辑0.15 ms。模块支持RAM和Flash存储，并提供较大的离散量及模拟量数据区，适合中小型工业自动化控制系统。

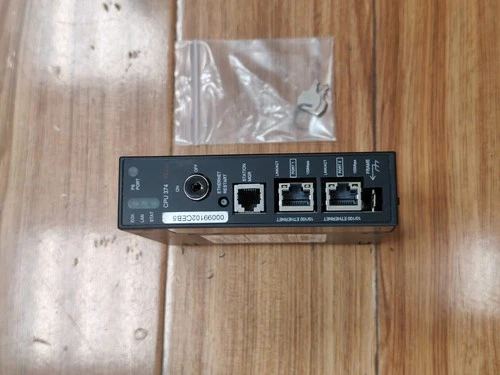

该型号最大的特点是将CPU与以太网通信功能集成在同一模块中，前面板提供两个10/100 Mbps自动检测以太网RJ-45接口，可以连接工业以太网网络，并支持SRTP和以太网全局数据通信。
📋 产品Datasheet
| 参数 | 参数值 |
|---|---|
| 品牌 | GE / GE Fanuc |
| 型号 | IC693CPU374-GV |
| 系列 | Series 90-30 |
| 品名 | 单槽嵌入式以太网CPU模块 |
| CPU类型 | 单槽CPU，内置以太网接口 |
| 处理器 | 嵌入式586 |
| 处理器速度 | 133 MHz |
| 用户存储器 | 240 KB |
| 离散输入 | 2048点 |
| 离散输出 | 2048点 |
| 内部线圈 | 4096点 |
| 全局存储 | 1280 bit |
| 以太网接口 | 2个10/100 Mbps RJ-45 |
| IP地址 | 1个 |
| 通信协议 | SRTP、EGD |
| 电源负载 | 约7.4 W / 5 VDC |
| 工作温度 | 0～60°C |
| 存储温度 | -40～85°C |
| 安装方式 | Series 90-30底板单槽安装 |
| 产品状态 | 工业自动化系统维护备件 |
| 原产地 | 以实际铭牌为准 |
注：不同资料对CPU374具体硬件版本及功耗参数存在一定差异，上述核心规格以Series 90-30 CPU374技术资料为基础。CPU374官方系列资料确认其采用133 MHz处理器、240 KB用户内存、双10/100 Mbps以太网端口以及1个IP地址。
⚙️ 主要产品特点
🔹 单槽CPU结构
IC693CPU374-GV采用单槽设计，可直接安装在Series 90-30 PLC底板中，不需要额外占用独立通信模块槽位。
🔹 内置工业以太网
模块集成两个10/100 Mbps以太网接口，支持自动检测网络速度，可通过RJ-45接口连接工业以太网设备。
🔹 133 MHz处理器
采用嵌入式586处理器，典型逻辑扫描速度约0.15 ms/1K布尔逻辑，能够满足大量常规PLC控制任务。
🔹 240 KB用户存储空间
用户存储器总容量约240 KB，实际可用于程序的空间会受到寄存器、模拟量输入及模拟量输出配置的影响。
🔹 丰富的I/O数据区
固定配置包括2048点离散输入、2048点离散输出、4096个内部线圈以及1280 bit全局数据区，可满足较复杂的控制程序需求。
🔹 支持硬件浮点运算
CPU374支持硬件浮点数学运算，对于需要进行工程计算、比例计算及模拟量处理的控制程序具有一定优势。
🔹 电池保持功能
模块支持电池保持时钟及相关存储保持功能，可用于需要维持控制系统数据和时间信息的应用。
🏭 典型应用
🏭 工业自动化生产线
⚙️ PLC控制柜
🔧 机械设备自动控制
🏗️ 包装及输送设备
⚡ 电力辅助控制系统
🏭 工厂生产过程控制
📡 工业以太网通信系统
🛠️ Series 90-30 PLC维护与升级
🔍 首要故障排查与常见问题
1. CPU无法正常启动
首先检查PLC底板、电源模块及CPU安装状态，确认CPU完全插入底板，并检查电源模块是否能够提供稳定的5 VDC工作电源。
2. CPU状态异常
检查前面板状态指示灯，并结合PLC编程软件读取CPU诊断信息。如果存在系统故障，应根据故障代码进一步判断。
3. 以太网无法通信
首先检查RJ-45网线及交换机端口，然后观察CPU前面板的LINK/ACT状态指示。如果物理连接正常，再检查IP地址和网络配置。
4. 两个以太网端口均无法连接
确认网络设备和网线正常，并检查CPU以太网接口状态。两个接口均属于10/100 Mbps自动检测接口。
5. PLC程序无法下载
检查编程软件版本、通信连接及CPU运行状态，同时确认CPU处于允许下载程序的状态。
6. CPU运行过程中频繁停止
检查电源稳定性、程序逻辑、存储器状态及系统诊断信息。如果CPU因程序异常进入停止状态，应先确认具体故障原因，再恢复运行。
7. 以太网通信偶发中断
检查网线质量、交换机端口、电磁干扰及网络负载。同时检查IP配置是否存在地址冲突。
8. 更换CPU后系统无法正常运行
更换前应记录原CPU的硬件版本、固件版本、程序及配置。不同版本CPU在软件功能和固件方面可能存在差异，应确认与现有Series 90-30系统兼容。
🛡️ 安全注意事项
⚠️ 安装或拆卸CPU前必须切断PLC系统电源。
⚠️ 禁止在带电状态下随意拔插CPU模块。
⚠️ 操作前应做好PLC程序和相关配置的备份。
⚠️ 连接以太网时，应确认IP地址不会与现有工业网络设备冲突。
⚠️ 不得向CPU或底板施加超出系统规定范围的电压。
⚠️ PLC程序修改、下载或强制I/O操作可能直接影响现场设备运行，必须经过授权。
⚠️ 对连接机械设备、输送设备及其他危险执行机构的PLC进行调试时，应确保现场人员处于安全区域。
⚠️ 更换CPU后，应重新确认程序、通信参数、I/O配置以及设备运行逻辑。
📰 该产品的相关新闻
📌 IC693CPU374属于GE Series 90-30 PLC CPU374系列，是一款将CPU和以太网通信功能集成在一起的控制模块。
📌 CPU374提供两个10/100Base-T/TX以太网端口，两个接口均采用RJ-45连接，并支持自动检测网络速度。
📌 CPU374支持SRTP和以太网全局数据EGD通信协议，可用于PLC之间及PLC与上位机之间的数据交换。
📌 CPU374后续硬件版本曾通过固件升级解决部分CPU和以太网TCP/IP相关问题，资料显示后续版本与早期CPU374硬件具有兼容关系。
📌 Series 90-30 CPU374的以太网接口支持两个自动检测的10Base-T/100Base-TX端口，可根据网络设备自动匹配通信速度。
❓ 常见问题Q&A
Q1：GE IC693CPU374-GV是什么？
A：它是GE Series 90-30系列PLC使用的单槽CPU模块，并集成工业以太网通信接口。
Q2：IC693CPU374-GV有多大用户内存？
A：用户存储器总容量为240 KB，实际可用于用户程序的容量会根据寄存器和模拟量数据区配置发生变化。
Q3：CPU374处理器速度是多少？
A：处理器速度为133 MHz，采用嵌入式586处理器架构。
Q4：CPU374有几个以太网接口？
A：有两个10/100 Mbps RJ-45以太网接口，并支持自动检测网络速度。
Q5：CPU374支持哪些通信协议？
A：主要支持SRTP和以太网全局数据EGD通信。
Q6：IC693CPU374-GV属于通信模块吗？
A：它本质上是PLC CPU模块，但内置以太网通信功能，因此同时承担控制程序执行和工业网络通信任务。
Q7：CPU374可以安装在哪种PLC系统？
A：该模块属于GE Series 90-30 PLC系统，需要安装在兼容的Series 90-30底板中。
Q8：CPU374支持浮点运算吗？
A：支持硬件浮点数学运算。
Q9：CPU374工作温度是多少？
A：标准工作环境温度为0～60°C；部分低温版本经过低温测试，可支持更低的工作温度范围。
Q10：购买二手IC693CPU374-GV需要检查什么？
A：建议检查CPU型号及后缀、硬件版本、固件版本、以太网接口、状态指示灯、底板连接器以及实际PLC运行和通信状态。同时应确认其与现有Series 90-30系统的程序及硬件配置相匹配。
