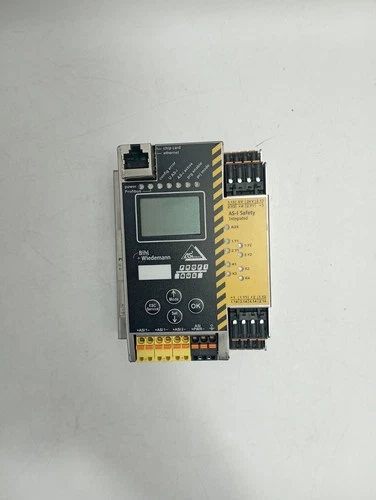

Bihl+Wiedemann BWU2602 | ASi-3 PROFIBUS安全网关
📌 产品简介
Bihl+Wiedemann BWU2602 是一款用于工业自动化系统的 ASi-3 PROFIBUS网关，内部集成安全监视器，并配置2个ASi-3主站，可连接两条独立ASi网络。
该设备主要负责在ASi现场总线与PROFIBUS控制系统之间进行数据交换，同时承担安全信号监控任务。设备内部集成ASi数据解耦及电流检测功能，两条ASi网络可以由一个电源进行供电，从而简化部分系统的电源配置。
BWU2602具备4个数字输入，并提供4个安全释放回路，其中包括2个继电器输出和2个电子安全输出。通过ASi Safety及Safe Link等功能，可以构建符合工业安全要求的安全控制系统。官方资料显示，其安全应用最高可达到类别4、PL e、SIL 3等级，具体安全等级仍取决于完整系统设计和应用条件。
⚙️ 产品 Datasheet 参数
| 参数项目 | 参数值 |
|---|---|
| 品牌 | Bihl+Wiedemann |
| 型号 | BWU2602 |
| 系列 | ASi-3 / PROFIBUS |
| 品名 | ASi-3 PROFIBUS安全网关 |
| 产品类型 | 集成安全监视器的PROFIBUS网关 |
| ASi网络数量 | 2个 |
| ASi主站数量 | 2个ASi-3 Master |
| 现场总线 | PROFIBUS |
| ASi协议 | ASi-3 |
| 安全通信 | Safe Link |
| 数字输入 | 4路 |
| 安全释放回路 | 4路 |
| 继电器安全输出 | 2路 |
| 电子安全输出 | 2路 |
| 安全输入扩展 | 最大62×2通道 |
| 安全输出扩展 | 最大32路独立安全输出 |
| 最大安全输入配置 | 最大1922个 |
| 最大安全输出配置 | 最大992个 |
| 安全等级能力 | 最高类别4 / PL e / SIL 3 |
| ASi单网络电流 | 最大4A |
| 诊断接口 | Ethernet |
| 重复地址检测 | 支持 |
| ASi故障检测 | 支持 |
| C语言编程 | 可选 |
| 防护等级 | IP20 |
| 安装方式 | 控制柜内安装 |
| 产品状态 | 工业自动化安全通信备件 |
| 原产地 | 以产品铭牌及实际批次为准 |
BWU2602采用2个ASi网络、2个ASi-3主站结构，并集成最高4A/ASi网络的数据解耦及电流检测。官方资料还列出了4个安全释放回路、2个继电器输出和2个电子安全输出。
🔧 产品主要特点
🌐 ASi-3与PROFIBUS通信
BWU2602能够将ASi现场设备接入PROFIBUS控制系统，实现现场I/O数据与上层PLC或控制系统之间的数据交换。
🔄 双ASi主站
设备配置两个ASi-3 Master，可同时管理两条ASi网络，适合需要较多现场传感器、执行器及安全设备的自动化系统。
🛡️ 集成安全监视器
内部集成Safety Monitor，可处理ASi安全设备及安全输出，并支持最高类别4、PL e、SIL 3级别的应用。实际安全性能需要结合整个安全系统进行评估。
⚡ 4路安全释放回路
提供4个释放回路，其中2个采用继电器输出，另外2个采用电子安全输出，可根据系统设计连接不同类型的安全执行设备。
🔗 Safe Link安全通信
支持Safe Link安全通信，可用于构建安全控制系统中的数据交换和安全功能。
🔍 完善的诊断功能
支持Ethernet诊断接口、ASi故障检测以及重复ASi地址识别，有助于快速定位现场网络问题。
💾 配置数据存储
系统可以配合芯片卡保存配置数据，在设备维护和更换过程中可以提高恢复配置的便利性。
🏭 典型应用
🏭 自动化生产线
⚙️ PLC控制系统
🛡️ 工业安全控制系统
🤖 机器人工作站
📦 包装机械
🚗 汽车制造设备
🔧 机床及加工设备
🏗️ 输送及物流设备
🚦 安全门及安全开关系统
🔌 ASi现场设备与PROFIBUS系统连接
🛠️ 首要故障排查与常见问题
1. PROFIBUS无法与PLC通信
检查PROFIBUS电缆、站地址、终端电阻以及PLC侧硬件配置。同时确认网关是否正常启动。
2. ASi网络无法识别从站
检查ASi电源、网络电缆、从站地址以及现场设备连接情况。如果多个从站同时掉线，应优先检查ASi主站和网络供电。
3. ASi网络出现通信错误
检查ASi线路是否存在干扰、短路、接触不良或外部电压。BWU2602具有ASi故障检测功能，可结合诊断信息进行判断。
4. 出现重复地址报警
检查现场ASi设备地址。如果两个设备使用相同地址，网关可以通过重复地址识别功能帮助定位问题。
5. 安全输出无法释放
检查安全输入状态、安全监视器配置、安全设备以及复位条件。安全回路没有满足条件时，不应强制输出。
6. 继电器输出不动作
检查安全监视器当前状态、释放条件及继电器输出回路，同时检查外部负载是否存在短路或过载。
7. 电子安全输出异常
检查输出负载、电源以及安全控制逻辑。电子输出允许的负载不能超过规定范围。
8. 更换网关后系统无法运行
检查替换产品是否确实为BWU2602，并确认ASi网络数量、PROFIBUS配置、安全程序以及设备参数与原系统一致。
9. Ethernet诊断无法连接
检查诊断网线、IP设置及计算机网络配置，并确认设备诊断接口处于正常状态。
10. 安全系统频繁停机
检查安全输入设备、急停、安全门、光电设备及反馈回路。不要直接屏蔽安全信号，应根据安全程序逐项排查。
⚠️ 安全注意事项
🔴 BWU2602属于安全控制相关设备，不能将其普通通信网关使用方式直接套用于安全功能设计。
🔸 安装和调试必须由具备工业安全控制系统经验的专业人员执行。
🔸 安装、拆卸或修改接线前，应按照现场安全程序断开相关电源。
🔸 不得随意旁路安全输入、急停、安全门或其他安全装置。
🔸 安全输出的继电器及电子输出必须按照规定的负载和接线方式使用。
🔸 ASi线路应避免与强电动力线路长距离平行敷设。
🔸 PROFIBUS网络必须正确设置站地址及终端电阻。
🔸 更换设备后必须重新检查安全配置和整个安全回路。
🔸 安全等级不能只依据单个BWU2602确定，必须结合传感器、逻辑控制、执行器以及系统架构综合评估。
🔸 产品防护等级为IP20，不适合直接安装在有水或大量粉尘的开放环境中。
📰 产品相关新闻
ASi技术主要用于工业现场传感器和执行器的连接，而PROFIBUS则广泛用于PLC、DCS及工业控制系统之间的数据通信。BWU2602将两种网络结合，并进一步加入安全监视功能，使现场普通ASi设备与安全设备能够纳入统一的自动化控制架构。
BWU2602配置两个ASi-3主站，可以管理两条ASi网络；同时集成数据解耦和ASi电流检测功能，在特定应用中可以使用一个电源为两条ASi网络提供供电，从系统设计角度减少部分外围组件。
该型号还提供Ethernet诊断接口、重复地址检测和ASi故障检测功能，对工业现场维护比较有帮助。安全部分则提供4个释放回路，包括2个继电器输出和2个电子安全输出。
需要注意的是，BWU2602目前已有后继产品型号。官方产品页面明确指出后继型号为BWU2822，但同时提示其不建议直接作为备件使用，因此针对现有设备维修时，应优先核对原设备的完整型号、系统配置和安全程序。
❓ 常见问题 Q&A
Q1：Bihl+Wiedemann BWU2602是什么？
A：BWU2602是一款ASi-3 PROFIBUS网关，内部集成Safety Monitor安全监视器。
Q2：BWU2602有几个ASi主站？
A：配置2个ASi-3 Master，对应2条ASi网络。
Q3：BWU2602支持PROFIBUS吗？
A：支持，PROFIBUS是该型号的现场总线接口。
Q4：BWU2602支持安全功能吗？
A：支持。内部集成安全监视器，并可用于最高类别4、PL e、SIL 3级别的安全应用，但最终安全等级取决于整个系统设计。
Q5：BWU2602有多少安全输出？
A：标准配置提供4个安全释放回路，其中2个继电器输出和2个电子安全输出。
Q6：BWU2602可以扩展安全输入吗？
A：可以，官方资料显示安全输入最多可扩展至62×2通道，最大配置下可达到1922个安全输入。
Q7：BWU2602有诊断功能吗？
A：有，提供Ethernet诊断接口，并支持重复ASi地址检测和ASi故障检测。
Q8：BWU2602的防护等级是多少？
A：防护等级为IP20，主要用于控制柜等受保护的安装环境。
Q9：BWU2602能否直接替换BWU2822？
A：不建议直接这样判断。BWU2822属于后继型号，但官方资料明确提示其不推荐作为BWU2602的备件直接使用，更换前必须核对系统配置。
Q10：采购BWU2602需要确认什么？
A：建议重点确认Bihl+Wiedemann BWU2602、ASi-3、2个ASi主站、PROFIBUS、安全监视器、4个安全释放回路、Ethernet诊断接口、IP20以及产品实际状态，尤其需要确认原系统是否采用双ASi网络结构。
