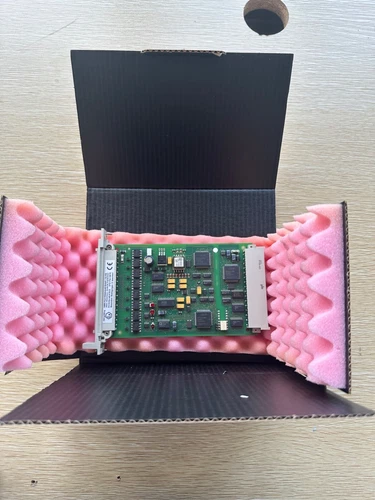

HIMA F6217 | 8通道安全型模拟量输入模块
🔧 产品简介
HIMA F6217 是一款用于HIMA安全控制系统的8通道模拟量输入模块，主要用于采集工业现场的电流、电压等连续模拟信号，并将测量结果提供给安全控制系统进行过程监测和逻辑判断。
该模块支持 0/4～20 mA电流输入以及 0～5/10 V电压输入，内部采用安全隔离设计，模拟信号经过A/D转换后由模块内部的冗余安全处理器进行检测和处理。
F6217采用12位分辨率，输入电压测量范围为0～5.5 V；使用250 Ω分流电阻时，可将电流输入转换为相应的电压信号进行测量。模块测量值更新周期约50 ms，安全时间小于450 ms，适用于对安全性、信号完整性和故障检测能力要求较高的工业过程。
该模块经过AK6/SIL3相关安全要求测试，可用于安全相关自动化系统中的模拟信号采集。HIMA资料还显示，F6217具有模块内部冗余处理器和多项自测试功能，可检测A/D转换器线性、溢出、通道间串扰、输入滤波以及I/O总线通信等状态。
📋 产品Datasheet
| 参数 | 参数值 |
|---|---|
| 品牌 | HIMA |
| 型号 | F6217 |
| 系列 | HIMA安全控制系统 |
| 品名 | 8通道安全型模拟量输入模块 |
| 产品类型 | Analog Input Module |
| 输入通道 | 8通道 |
| 电流输入 | 0/4～20 mA |
| 电压输入 | 0～5/10 V |
| 实际输入电压范围 | 0～5.5 V |
| 最大输入电压 | 7.5 V |
| 输入电流范围 | 0～22 mA |
| 最大输入电流 | 30 mA |
| 分辨率 | 12 bit |
| 输入电阻 | 100 kΩ |
| 分流电阻 | 250 Ω，0.05%，0.25 W |
| 测量值更新周期 | 50 ms |
| 安全时间 | <450 ms |
| 输入滤波时间常数 | 约10 ms |
| 基本误差 | 25°C时约0.1% |
| 工作误差 | 0～60°C时约0.3% |
| 安全相关误差限 | 1% |
| 电气强度 | 200 V，对GND |
| 空间占用 | 4 TE |
| 供电数据 | 5 VDC / 80 mA；24 VDC / 50 mA |
| 安全等级 | 可用于SIL 3相关安全应用 |
| 原产地 | 德国，具体以实际铭牌为准 |
注：F6217不同年代资料的版次存在差异，但核心规格均指向8通道安全型模拟输入、0/4～20 mA和0～5/10 V输入、12位分辨率等特征。具体安装尺寸、连接器和附件应以实际硬件版本及对应安装资料为准。
⚙️ 主要产品特点
🔹 8通道模拟量采集
F6217提供8个模拟输入通道，可同时采集多个现场传感器或变送器信号，适合过程工业中的集中式安全信号采集。
🔹 支持电流及电压信号
模块可以处理0/4～20 mA电流信号以及0～5/10 V电压信号，适用于压力、温度、液位、流量等工业过程测量。
🔹 12位高分辨率
采用12位A/D转换分辨率，可以将模拟输入转换为较细的数字量，满足过程监测和安全控制应用需求。
🔹 安全隔离设计
模块具有安全隔离功能，可降低现场模拟信号对控制系统内部电路的影响，提高安全相关应用中的信号可靠性。
🔹 冗余安全处理器
F6217内部采用冗余安全相关处理器结构，并直接在模块内部执行多项自测试。技术资料列出的检测项目包括A/D转换器线性、转换器溢出、8个输入通道之间的串扰、输入滤波以及I/O总线通信。
🔹 快速数据更新
测量值更新周期约50 ms，可满足多数工业过程模拟量监控应用。
🔹 安全诊断能力
每个输入通道都有相应的模拟量值和通道故障状态，可以在安全控制工程中根据通道故障状态设计相应的安全反应。
🏭 典型应用
🏭 石油化工安全仪表系统
⚡ 电力过程控制
🛢️ 油气生产及输送系统
🔥 锅炉及燃烧过程监控
⚙️ 工业过程安全控制
🌡️ 温度、压力信号采集
💧 液位及流量监测
🚨 安全联锁系统
🛠️ HIMA安全控制系统维护
🔍 首要故障排查与常见问题
1. F6217模块出现故障状态
首先检查模块是否正确安装，并查看系统诊断信息。确认供电、I/O总线和前端连接器状态正常后，再检查具体输入通道。
2. 某一路模拟量始终为零
检查现场变送器是否正常工作，同时测量输入端是否存在有效电流或电压信号。如果采用4～20 mA信号，应重点检查回路是否断路。
3. 4～20 mA信号显示异常
检查现场变送器、电源、回路电阻及接线。如果输入端实际电流正常而系统数据异常，应进一步检查分流电阻和输入通道。
4. 0～10 V信号无法正确测量
确认实际输入信号和模块配置相匹配。还应检查输入端电压是否超过允许范围，避免过压造成输入异常。
5. 某个通道数据波动
检查信号线屏蔽、接地和现场电磁干扰。HIMA技术资料建议模拟输入现场线路采用屏蔽电缆，并在条件允许时使用双绞线，以提高抗干扰能力。
6. 多个通道同时异常
如果多个输入通道同时出现故障，应优先检查公共电源、前端连接器、I/O总线以及现场公共接线，而不是首先判断多个输入通道同时损坏。
7. 输入信号与实际仪表读数不一致
使用经过校准的电流或电压测试仪器直接测量输入端，并将实际信号与系统显示值进行比较。
8. 更换模块后出现系统报警
确认替换模块的完整型号为F6217，并检查硬件版本、系统配置、连接器及现场接线是否与原模块一致。
9. 模块出现间歇性故障
检查控制柜温度、湿度、振动、电源质量以及连接器接触状态。对于老化设备，还应检查模块本身及相关电缆。
🛡️ 安全注意事项
⚠️ F6217用于安全相关控制系统，任何更换和维护操作都应遵守现场安全管理制度。
⚠️ 拆装模块前必须确认系统已经处于允许维护的安全状态。
⚠️ 不得向输入端施加超过规定范围的电压或电流。
⚠️ 最大输入电压约为7.5 V，最大输入电流约为30 mA，不应超出规定范围。
⚠️ 模拟输入电缆应采用合适的屏蔽方式，并根据现场接地规范进行处理。
⚠️ 电源线路应与模拟输入线路合理分离，以减少干扰。
⚠️ 对安全控制系统进行模拟量测试时，应确认测试信号不会导致工艺设备产生危险动作。
⚠️ 更换F6217后，应重新检查所有相关输入通道和安全逻辑。
⚠️ 不建议对安全模块进行未经授权的内部维修。HIMA相关资料指出，出现故障的模块应进行更换，而不是进行现场内部维修。
📰 该产品的相关新闻
📌 HIMA F6217是一款8通道安全型模拟量输入模块，支持0/4～20 mA及0～5/10 V模拟信号。
📌 F6217采用12位分辨率，测量值更新周期约50 ms，安全时间小于450 ms。
📌 该模块经过AK6/SIL3相关安全要求测试，并具有安全隔离功能，适合安全相关工业自动化系统。
📌 F6217内部配置冗余安全处理器系统，可以直接在模块内部执行多项诊断和自测试功能。
📌 HIMA技术资料特别强调了模拟输入线路的抗干扰要求，在工业现场建议使用屏蔽电缆，并在适当情况下采用双绞线。
📌 F6217的安全相关设计使其更适合过程工业、能源、石化等对安全完整性要求较高的自动化系统。
❓ 常见问题Q&A
Q1：HIMA F6217是什么产品？
A：F6217是HIMA安全控制系统使用的8通道模拟量输入模块，主要用于采集现场电流和电压信号。
Q2：F6217有几个模拟输入通道？
A：共有8个模拟输入通道。
Q3：F6217支持4～20 mA吗？
A：支持。模块可处理0/4～20 mA电流输入。
Q4：F6217支持0～10 V吗？
A：支持。技术资料将其定义为支持0～5/10 V电压输入，实际内部测量范围为0～5.5 V。
Q5：F6217的分辨率是多少？
A：采用12位A/D转换分辨率。
Q6：F6217适合安全系统吗？
A：适合。该型号属于安全相关模拟输入模块，并按照AK6/SIL3相关要求进行测试。
Q7：F6217的测量更新速度是多少？
A：测量值更新周期约50 ms，安全时间小于450 ms。
Q8：F6217需要使用屏蔽电缆吗？
A：在工业现场建议使用屏蔽电缆，并合理进行接地，以提高模拟输入信号的抗干扰能力。
Q9：F6217出现故障可以维修吗？
A：对于安全相关系统，不建议现场自行拆修。出现确认的模块故障后，应按照系统维护规范更换合格模块。
Q10：购买二手F6217需要检查什么？
A：建议重点检查模块型号、前端连接器、输入通道、状态诊断、供电情况及实际模拟量采集功能，同时确认其与现有HIMA安全控制系统的硬件和工程配置相匹配。
