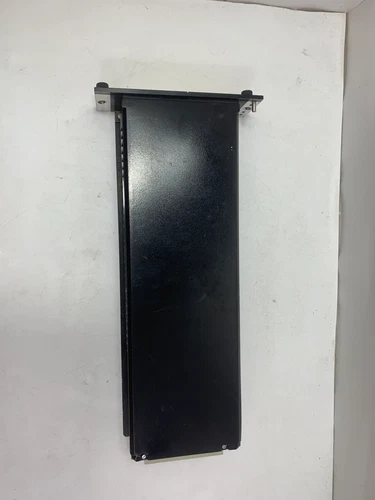

TRICONEX 8312C | 230VAC冗余电源模块

TRICONEX 8312C 是Tricon安全控制系统使用的电源模块，主要安装于Tricon主机架、扩展机架及相关系统机架中，为系统内部控制模块提供稳定的直流工作电源。

该型号属于230VAC输入版本。其主要作用是将现场交流电源转换为Tricon系统所需的低压直流电源。Tricon机架通常采用两个电源模块组成冗余供电结构，单个电源模块具备承担系统满负载运行的能力，因此其中一个模块发生故障时，另一个电源模块可以继续维持系统运行。相关资料显示，8312系列输出为6.5VDC，额定输出功率约175W，并具有输入输出隔离、过流保护、过压保护和温度监测等功能。

需要注意的是，8312与8312C在不同资料和库存中可能存在型号后缀差异。实际采购、替换时建议以模块铭牌、硬件版本及现有Tricon机架配置为最终依据。

⚙️ 产品Datasheet参数

🔍 产品特点

🔹 230VAC交流输入

8312系列属于230VAC输入电源模块，适合采用交流供电的Tricon系统。资料给出的扩展输入范围约为185～285VAC。

🔹 稳定直流输出

模块输出约6.5VDC，并保持±1%的电压调节精度，为Tricon内部电子模块提供稳定供电。

🔹 冗余供电结构

Tricon机架采用双电源模块设计，每个电源模块均能够承担系统运行所需的负载，因此可提高整个安全控制系统的可用性。

🔹 输入输出电气隔离

输入与输出之间具有较高的电气隔离能力，资料给出的隔离规格为1000VAC或1500VDC。

🔹 完善的状态诊断

前面板设置PASS、FAULT、ALARM、TEMP、BAT LOW等状态指示，可帮助维护人员快速判断电源模块运行情况。

🔹 过温监测

模块内部设置温度监测功能，当内部温度达到约83°C时会产生温度警告。

🔹 过流及过压保护

输出端具备过流限制和过压保护功能。当出现异常负载时，可以降低电源及系统其他模块受到损坏的风险。

🏭 主要应用领域

🏭 Tricon安全仪表系统

⚡ 工业安全控制系统

🛢️ 石油天然气生产装置

⚗️ 石油化工生产线

🔥 锅炉及燃烧安全控制

🏭 化工过程控制

⚙️ 工业紧急停车系统

🚨 高可靠性联锁系统

🔧 故障排查与常见问题

1. PASS指示灯不亮

首先检查230VAC输入是否正常，并确认电源模块是否正确安装。随后检查输入保险丝和机架电源连接。

2. FAULT指示灯亮起

检查交流输入、模块输出电压以及机架负载。如果另一只冗余电源正常工作，应进一步检查故障模块。

3. ALARM指示灯亮

检查系统报警状态，并确认电源模块是否存在输入异常、输出异常、温度异常或模块缺失等情况。

4. TEMP指示灯亮

检查机柜内部通风、风扇和环境温度。如果模块内部温度过高，应先排除散热问题，再判断电源模块本身是否异常。

5. 输出电压异常

使用合适的测试设备检查输出电压是否接近6.5VDC。如果输出明显偏离规定范围，应检查负载和电源模块状态。

6. 电源模块反复重启

检查输入电压是否稳定，并确认系统负载没有超过电源模块能力。输出过流保护可能导致模块进入保护状态。8312系列的过流限制约为额定输出的140%。

7. 两个冗余电源模块状态不一致

分别检查两台电源的输入、输出和前面板状态指示。不要直接通过更换其他型号电源来判断故障。

8. 更换8312C后系统无法正常运行

确认新模块的输入电压版本、硬件型号、机架兼容性以及连接状态。特别注意8310、8311和8312分别对应不同输入电源规格。

⚠️ 安全注意事项

🔸 8312C涉及230VAC高压输入，安装和维修必须由具备电气专业资格的人员执行。

🔸 拆卸电源模块前，应按照现场安全程序进行断电、隔离和验电。

🔸 严禁将24VDC或120VAC版本电源直接替代230VAC版本。

🔸 电源输入端必须按照规定接线，并确保保护接地可靠。

🔸 维护时不得触碰带电端子和裸露导体。

🔸 更换电源模块后，应检查PASS、FAULT、ALARM和TEMP等状态指示。

🔸 不得随意拆除Tricon系统的冗余电源结构。

🔸 电源异常可能影响整个安全控制系统，故障处理完成后应进行完整系统验证。

📰 产品相关新闻

Tricon系统采用高可靠性冗余架构，其电源部分同样采用冗余设计。相关产品资料显示，一个Tricon机架通常配置两个电源模块，每个模块都具备承担系统满负载运行的能力，这种设计能够减少单个电源故障对控制系统运行造成的影响。

8312系列是Tricon系统中的230VAC输入175W电源模块，与8310和8311形成不同输入规格的电源产品组合。其中8310对应120VAC/VDC，8311对应24VDC，而8312对应230VAC。

对于老旧Tricon系统维护而言，电源模块属于重要备件。进行替换时不能仅依据外观或“8312”名称判断兼容性，应同时确认输入电压、硬件版本、机架类型和现场安全要求。

❓ 常见问题 Q&A

Q1：TRICONEX 8312C是什么？

A：8312C是Tricon安全控制系统使用的230VAC输入电源模块，用于向Tricon机架内部模块提供稳定直流电源。

Q2：8312C输入电压是多少？

A：属于230VAC版本，相关资料给出的扩展输入范围约为185～285VAC。

Q3：8312C输出多少电压？

A：输出约为6.5VDC ±1%。

Q4：8312C输出功率是多少？

A：在60°C环境条件下，输出功率约为175W。

Q5：8312C可以用于Tricon机架吗？

A：8312系列用于Tricon主机架、扩展机架及相关机架系统，但实际替换时应核对完整型号和机架配置。

Q6：8312C是否支持冗余运行？

A：可以。Tricon系统的电源架构采用两个电源模块，其中单个模块可以承担系统运行负载，从而提高系统可用性。

Q7：8312和8311有什么区别？

A：主要区别在输入电源规格：8311为24VDC版本，而8312为230VAC版本。

Q8：8312C出现TEMP报警怎么办？

A：首先检查机柜环境温度、通风和散热条件，再检查电源模块负载及内部状态。模块内部温度达到约83°C时会产生温度警告。

Q9：8312C适合危险区域吗？

A：对于需要满足ATEX要求的危险区域，资料明确提示不要使用普通8312 230VAC电源模块；应根据具体认证要求选择符合规定的电源方案。

Q10：购买二手8312C需要检查什么？

A：建议重点检查完整型号、铭牌、电源输入规格、PASS/FAULT/ALARM/TEMP指示灯、端子状态、输出电压、外壳以及实际带载运行情况。尤其要确认它与现有Tricon机架的电源配置一致。
