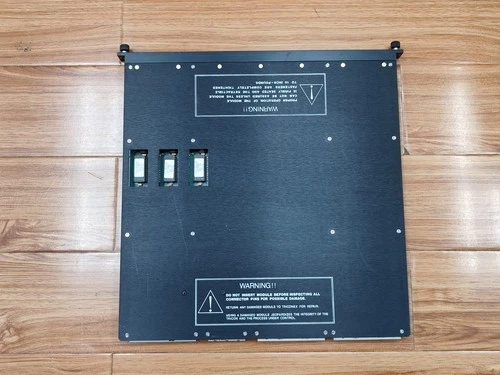

Triconex 3503E | 32点24VAC/VDC三重化数字输入模块
🔧 产品简介
Triconex 3503E 是Tricon安全仪表系统中的TMR（三重模块冗余）数字输入模块，主要用于采集现场开关量信号，并将现场设备的运行状态传送至安全控制系统。
3503E属于24 VAC/VDC数字输入模块，提供32个数字输入点，输入点按照每8点一组进行共用配置。模块支持直流以及47～63 Hz交流输入信号，推荐输入范围为20～42.5 VDC，最大允许输入电压为42.5 VAC/VDC。
该模块采用TMR三重化架构和自诊断设计，可以对输入信号及模块自身状态进行监测。每个输入点均配置状态指示，同时模块提供PASS、FAULT、ACTIVE状态指示，方便现场维护人员判断输入通道和模块运行情况。
3503E适用于紧急停车、报警状态采集、阀门反馈、压力开关、限位开关、火焰检测及其他需要高可靠数字量采集的工业安全控制场合。
📋 产品Datasheet
| 参数 | 参数值 |
|---|---|
| 品牌 | Triconex |
| 型号 | 3503E |
| 系列 | Tricon安全仪表系统 |
| 品名 | 三重化数字输入模块 |
| 产品类型 | TMR Digital Input Module |
| 输入点数 | 32点 |
| 输入结构 | 每8点一组共用 |
| 标称输入电压 | 24 VAC/VDC |
| 推荐输入范围 | 20～42.5 VDC |
| 最大输入电压 | 42.5 VAC/VDC |
| 输入频率 | DC或47～63 Hz |
| OFF→ON阈值 | 15 VAC/VDC典型值 |
| ON→OFF阈值 | 8 VAC/VDC典型值 |
| 典型滞回 | 4 VAC/VDC |
| 输入电流 | 6～9 mA |
| 输入阻抗 | >1.25 kΩ |
| OFF→ON延迟 | <8 ms |
| ON→OFF延迟 | <15 ms |
| 点间隔离 | 最低1000 VAC / 1500 VDC |
| 模块逻辑功耗 | <10 W |
| 每个ON点现场功耗 | 约0.5 W |
| 状态指示 | 单点ON/OFF、PASS/FAULT/ACTIVE |
| 颜色标识 | 深红色 |
| 产品状态 | 工业安全控制系统备件 |
| 原产地 | 以实际铭牌及产品批次为准 |
以上主要技术参数根据3503E系列技术资料整理。3503E明确属于24 VAC/VDC、32点、TMR并带自测试功能的数字输入模块。
⚙️ 主要产品特点
🔹 TMR三重化结构
3503E采用三重模块冗余架构，通过冗余输入处理提高安全仪表系统的可靠性和容错能力，适合关键工业过程控制。
🔹 32点数字输入
模块提供32个数字输入点，可以集中采集现场开关量信号。输入点按照8点一组进行共用配置，适用于多种工业现场接线方式。
🔹 24 VAC/VDC输入
该型号专门针对24 V等级现场数字信号设计，可兼容符合规格的交流或直流开关量输入。
🔹 自诊断功能
3503E具备输入诊断及模块状态监测能力，可以辅助发现输入线路、模块以及现场信号相关异常。
🔹 快速输入响应
输入信号OFF到ON典型响应时间小于8 ms，ON到OFF响应时间小于15 ms，可满足多数工业安全控制系统对数字输入响应速度的要求。
🔹 光电隔离
输入点采用光电隔离方式，具有较高的电气隔离能力，有利于降低现场信号对控制系统内部电路的影响。
🔹 状态指示清晰
每个输入点具有ON/OFF状态显示，同时提供PASS、FAULT、ACTIVE模块状态指示，便于现场快速定位故障。
🏭 典型应用
🚨 紧急停车系统
🏭 石油化工安全仪表系统
🔥 火焰及燃烧状态检测
⚙️ 设备运行状态采集
🔧 限位开关信号采集
🛢️ 压力开关状态监测
⛽ 油气设备安全控制
⚡ 发电设备保护系统
🛠️ 阀门反馈信号采集
🔍 首要故障排查与常见问题
1. 3503E模块显示FAULT
检查模块是否正确安装，并查看Tricon系统诊断信息。如果多个模块同时出现异常，应首先检查机架电源、背板和系统通信状态。
2. 模块无法识别
检查模块与机架之间的连接器是否完全插入，同时确认模块安装位置和系统配置正确。
3. 某个输入点一直显示ON
首先检查现场开关是否处于闭合状态，然后测量对应输入端实际电压。如果现场信号正常但模块持续显示ON，应进一步检查输入通道。
4. 某个输入点一直显示OFF
检查现场传感器、开关、电缆及端子连接。如果输入端实际没有达到ON阈值，模块可能会正常保持OFF状态。
5. 输入信号频繁跳变
检查现场开关触点、电缆、接地以及电磁干扰。机械触点抖动也可能导致输入状态快速变化。
6. 多个输入点同时异常
如果多个通道同时出现异常，应优先检查现场24 V电源、公共接线、端子排以及对应的8点分组线路。
7. 输入信号存在但系统没有正确识别
检查输入电压是否处于规定范围，并确认现场信号类型与3503E兼容。对于24 VDC信号，应重点确认实际电压没有低于可靠ON阈值。
8. 更换模块后仍然出现报警
确认替换模块确实为3503E，并检查完整型号、硬件版本和系统配置。不能仅根据外观相似的数字输入模块进行替换。
🛡️ 安全注意事项
⚠️ 3503E属于安全仪表系统模块，安装和维护必须按照现场安全操作规程执行。
⚠️ 更换模块前，应确认相关现场回路已经处于安全维护状态。
⚠️ 不得向3503E输入端施加超过42.5 VAC/VDC的电压。
⚠️ 现场接线必须严格按照对应终端板和系统接线要求进行。
⚠️ 不得将3503E错误连接至不符合额定范围的高压信号。
⚠️ 进行输入回路测试时，应确认测试信号不会导致现场设备误动作。
⚠️ 3503E不推荐与分流二极管型本安栅配合使用；对于此类应用，应按照系统设计要求选择适合的低阈值输入模块。
⚠️ 安全系统恢复运行前，应确认所有输入点、报警和联锁逻辑均已完成验证。
⚠️ 对于涉及紧急停车、燃烧控制及高风险工艺的系统，不应在未经授权的情况下修改输入逻辑。
📰 该产品的相关新闻
📌 Triconex 3503E属于Tricon安全控制系统的32点数字输入模块，采用TMR结构并带自测试功能。
📌 3503E的标称输入电压为24 VAC/VDC，推荐输入范围为20～42.5 VDC，最大输入电压为42.5 VAC/VDC。
📌 该模块32个输入点按照8点一组进行共用配置，并支持DC以及47～63 Hz交流输入。
📌 3503E采用深红色外观标识，并通过单点状态灯以及PASS、FAULT、ACTIVE状态灯帮助维护人员进行现场诊断。
📌 在Tricon安全系统中，3503E主要负责现场数字信号采集，可与紧急停车按钮、压力开关、限位开关及其他现场开关量设备配合使用。
📌 对于采用分流二极管型本安栅的特殊应用，技术资料明确建议使用3505E，而不是3503E。
❓ 常见问题Q&A
Q1：Triconex 3503E是什么产品？
A：3503E是一款Tricon安全仪表系统使用的32点TMR三重化数字输入模块，主要负责采集现场开关量信号。
Q2：3503E有多少个输入点？
A：共有32个数字输入点，按照每8点一组进行共用配置。
Q3：3503E支持什么输入电压？
A：该型号为24 VAC/VDC数字输入模块，推荐输入范围为20～42.5 VDC，最大输入电压为42.5 VAC/VDC。
Q4：3503E支持交流输入吗？
A：支持。输入频率范围包括DC以及47～63 Hz交流信号。
Q5：3503E属于TMR模块吗？
A：属于。3503E采用TMR三重模块冗余结构，并具有自测试功能。
Q6：3503E可以采集压力开关信号吗？
A：可以。只要现场压力开关输出符合3503E的输入电压及电气参数要求，就可以作为数字输入信号进行采集。
Q7：3503E可以采集限位开关吗？
A：可以，适用于符合输入规格的干接点或带电数字信号应用，具体接线方式需要按照系统终端配置确定。
Q8：3503E输入响应速度是多少？
A：OFF到ON响应时间小于8 ms，ON到OFF响应时间小于15 ms。
Q9：3503E与3505E有什么区别？
A：两者均为24 V等级TMR数字输入模块，但3505E属于低阈值24 VDC输入型号。对于分流二极管型本安栅应用，3503E并不推荐使用，而3505E更适合此类应用。
Q10：购买二手3503E需要检查什么？
A：建议检查模块外观、连接器、状态指示灯、32个输入通道以及PASS/FAULT/ACTIVE状态，同时确认模块完整型号、硬件版本和实际测试状态与现有Tricon系统匹配。
