WOODWARD 5453-277 | MicroNet TMR冗余电源机箱

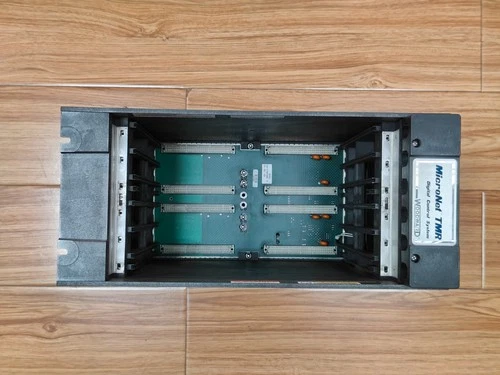

Woodward 5453-277 是MicroNet TMR控制系统专用的三重模块冗余电源机箱，主要用于安装和承载TMR电源模块，并向控制系统提供冗余电源分配。

该机箱属于MicroNet TMR系统的重要电源组件，采用冗余供电架构，可配合多个电源模块实现负载分担。当一个电源模块发生异常时，冗余结构能够降低单点电源故障对控制系统连续运行造成的影响。Woodward资料明确将5453-277列为“MicroNet TMR Power Supply Chassis”，并说明其通过专用电缆与主机箱连接。

⚙️ 产品 Datasheet 参数

⚠️ **说明：**5453-277本身是电源机箱，并非独立的AC/DC电源模块，因此输入电压、输出功率等参数主要取决于实际安装的电源模块。Woodward资料列出的MicroNet TMR电源模块包括24VDC输入、120VAC/VDC输入及220VAC输入等不同版本。

🔧 产品主要特点

🔹 TMR冗余设计

5453-277面向高可靠性控制系统设计，可容纳冗余电源模块，通过多个电源单元共同承担系统供电任务。

⚡ 稳定的电源分配

MicroNet TMR电源系统采用冗余结构，并具有负载分担功能，有助于降低单个电源模块故障对系统运行的影响。

🔄 支持多种电源配置

根据Woodward系统配置，可搭配不同输入规格的MicroNet TMR电源模块，以适应不同现场供电条件。

🔌 专用系统连接

5453-277通过专用连接电缆与MicroNet TMR主机箱连接。Woodward资料明确指出，电源机箱可使用5416-977连接至主机箱，并使用冗余5417-293电源互连电缆。

🛡️ 面向高可靠性控制系统

该机箱属于MicroNet TMR安全控制系统的重要组成部分，Woodward安全系统资料将5453-277列入经过相关安全评估的MicroNet TMR组件。

🏭 典型应用

🏭 燃气轮机控制系统

⚙️ 蒸汽轮机控制系统

🔋 工业发电机组控制

🛢️ 石油天然气压缩机控制

⚡ 电厂汽轮机控制

🚢 大型动力设备控制

🛡️ 高可靠性安全控制系统

🛠️ 首要故障排查与常见问题

1. 电源机箱没有输出

首先检查安装在5453-277中的实际电源模块是否正常，同时检查输入电源、保险装置和电源连接电缆。

2. 单个电源模块出现故障

检查对应电源模块的状态指示及系统诊断信息。由于TMR系统具有冗余结构，应先确认另外的电源模块是否正常工作，再进行更换。

3. 多个电源模块同时报警

应重点检查外部供电、机箱背板、连接电缆以及接地情况。如果多个模块同时异常，通常需要优先检查公共电源路径。

4. 主机箱无法获得电源

检查5416-977连接电缆是否正确安装，并确认电源机箱与主机箱之间的连接没有松动或损坏。

5. 电源出现过热报警

检查机箱风扇、通风空间以及控制柜内部环境温度。MicroNet系统采用强制风冷，因此保持正确的空气流通非常重要。

6. 更换电源机箱后系统异常

确认替换件确实为5453-277，并核对Revision版本、连接电缆、电源模块型号以及主机箱配置。

7. 电源输出不稳定

检查电源模块是否正确安装以及是否存在负载过大的情况，同时检查冗余电源模块之间的负载分担状态。

⚠️ 安全注意事项

🔴 5453-277属于工业控制系统电源组件，不建议由非专业人员进行拆装或维修。

🔸 维护前必须按照现场操作规程切断相关电源。

🔸 涉及汽轮机、燃气轮机或压缩机系统时，应确认设备已经处于安全维护状态。

🔸 不得在未确认系统状态的情况下随意拆除冗余电源模块。

🔸 更换电源模块前，应确认新模块的输入规格与现场供电条件匹配。

🔸 检查连接电缆时，应避免带电插拔。

🔸 保持机箱上下及周围具有足够的散热空间。

🔸 不得随意改变TMR系统的冗余电源配置。

🔸 对涉及安全控制功能的设备进行维护后，应按照现场验证流程完成测试。

📰 产品相关新闻

Woodward MicroNet系列是一套面向工业汽轮机、燃气轮机以及其他关键动力设备的模块化控制平台。MicroNet TMR采用冗余架构，用于提高控制系统在电源、处理器和I/O等关键环节发生故障时的可用性。

在Woodward的MicroNet产品资料中，5453-277被明确列为MicroNet TMR Power Supply Chassis，并与5453-279主机箱及多种MicroNet电源模块共同构成完整控制系统。

Woodward的安全系统资料也将5453-277列入MicroNet TMR相关安全系统组件，并注明其为带冗余风扇的TMR电源机箱。

❓ 常见问题 Q&A

Q1：WOODWARD 5453-277是什么？
A：5453-277是Woodward MicroNet TMR系统使用的冗余电源机箱，用于安装和连接TMR电源模块。

Q2：5453-277是不是独立电源？
A：不是。它主要是电源机箱和电源分配组件，具体输入电压及输出能力取决于其中安装的电源模块。

Q3：5453-277属于哪个系列？
A：属于Woodward MicroNet TMR控制系统。

Q4：5453-277可以使用哪些电源模块？
A：根据系统配置，可配合不同输入规格的MicroNet TMR电源模块，例如24VDC、120VAC/VDC以及220VAC规格。

Q5：5453-277如何连接主机箱？
A：Woodward资料显示，它可通过5416-977电源连接电缆连接主机箱，并配合5417-293冗余电源互连电缆使用。

Q6：5453-277为什么采用TMR结构？
A：TMR即三重模块冗余，通过冗余设计提高关键控制系统的可靠性和容错能力。

Q7：5453-277可以用于汽轮机控制吗？
A：可以，它属于MicroNet控制平台组件，主要应用于工业汽轮机、燃气轮机以及相关动力设备控制系统。

Q8：5453-277维修时需要注意什么？
A：重点检查电源模块、连接电缆、风扇、背板连接和外部供电，同时必须遵守现场安全维护程序。

Q9：5453-277可以直接替代其他MicroNet机箱吗？
A：不能仅凭外观判断。5453-277是专用TMR电源机箱，应根据系统型号、主机箱配置、电源模块和连接电缆确认兼容性。

Q10：采购5453-277备件时需要确认哪些信息？
A：建议确认完整型号5453-277、Revision版本、机箱状态、配套电源模块、连接附件以及实际外观和接口情况。
