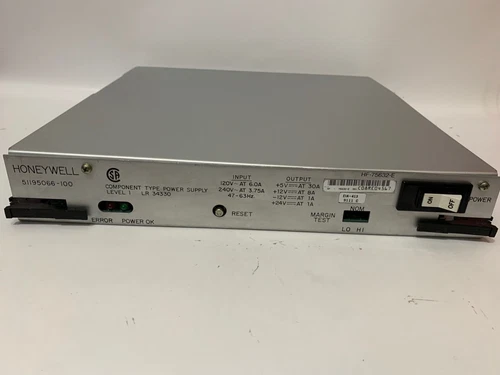

Honeywell 51195066-100 | 五槽机架电源模块

Honeywell 51195066-100 是用于Honeywell TDC 3000系统的五槽机架电源组件，主要为机架内的控制、逻辑及接口模块提供稳定的直流电源。该型号属于经典工业自动化电源备件，目前已属于停产型号，适合用于现有TDC 3000系统的维护、维修及备件更换。

该电源采用交流输入设计，支持120V AC和240V AC两种输入方式，并提供多路直流输出，包括+5V、+12V、-12V和+24V，为不同类型的系统模块提供所需工作电压。现有产品资料显示，其输入频率范围为47～63Hz，最大输入电流分别为120V时6.0A、240V时3.75A。

📊 产品Datasheet参数

该型号的公开技术资料列出了四路输出：+5V DC / 30A、+12V DC / 8A、-12V DC / 1A、+24V DC / 1A；同时产品资料显示其为TDC 3000五槽机架电源。

⚙️ 产品特点

🔹 多路直流供电

51195066-100同时提供+5V、+12V、-12V和+24V输出，可满足TDC 3000机架中不同控制及接口模块的供电要求。

🔹 适用于五槽机架

该产品主要作为Honeywell五槽机架的电源组件使用，为安装在机架中的系统模块提供集中式电源。

🔹 双输入电压

支持120V AC和240V AC输入，可根据现场电气系统选择相应的供电方式。

🔹 较高+5V输出能力

+5V输出可达到30A，适用于需要较大逻辑电源容量的控制系统。

🔹 经典TDC 3000备件

对于仍在运行的传统Honeywell控制系统，该型号可作为原有电源故障后的维修、更换和库存备件。

🏭 主要应用场景

🔸 Honeywell TDC 3000控制系统

🔸 工业过程控制机柜

🔸 DCS控制系统

🔸 化工生产装置

🔸 石油炼化自动化系统

🔸 电力及能源控制系统

🔸 工业过程监控系统

🔸 传统Honeywell控制系统维护

🔸 五槽控制机架电源更换

🔸 自动化设备备件库存

🔧 首要故障排查与常见问题

1. 电源模块完全无输出

首先检查交流输入端是否存在正常的120V或240V AC电压，同时确认输入保险、接线端子及电源开关状态。

2. +5V输出异常

重点检查+5V输出端负载是否过大。如果控制机架中某个模块出现短路，也可能导致电源保护动作。

3. +12V或-12V异常

检查对应输出端负载和机架内部模块。多路输出电源出现单一路异常时，应重点检查对应负载是否存在短路或过流。

4. +24V输出异常

检查机架内使用+24V电源的模块及相关线路，同时确认电源输出端没有发生短路。

5. 电源运行一段时间后停止

可能与过载、内部元件老化、散热条件不良或保护功能动作有关。建议先断开部分负载进行分段检查。

6. 更换电源后系统无法启动

检查替换件是否确实为51195066-100，同时确认输入电压选择、机架连接器以及各路输出是否正常。

7. 输出电压波动

检查交流输入稳定性、负载情况以及电源内部滤波元件。对于长期运行的老旧电源，还应注意电容器老化问题。

🛡️ 安全注意事项

⚠️ 该产品涉及交流市电输入，安装、维修及检测必须由具备电气操作经验的技术人员进行。

⚠️ 接线前必须确认现场电源已经断开，并采取必要的防误送电措施。

⚠️ 使用120V或240V输入时，必须确认现场接线方式与设备要求一致。

⚠️ 不得在输出端随意短接或增加超过额定容量的负载。

⚠️ 更换模块前建议记录原有电源接线及机架连接情况。

⚠️ 进行带电测量时应使用符合安全等级要求的测试仪器。

⚠️ 设备长期运行后内部可能存在高温元件，维护前应等待设备充分冷却。

⚠️ 二手电源重新投入使用前，应检查外壳、连接器、电缆、保险及内部元件是否存在明显损坏。

📰 产品相关新闻

Honeywell 51195066-100 属于TDC 3000相关的五槽机架电源产品。现有工业备件资料显示，该型号已经属于制造商停产产品，因此目前主要应用于传统Honeywell控制系统的维护和替换。

从产品替代关系来看，早期的51400712-100五槽机架电源曾被51195066-100替代，这说明51195066-100在Honeywell传统五槽机架系统中承担了较重要的电源供应作用。

由于TDC 3000属于长期运行的工业控制平台，现场仍可能存在大量传统机架及控制节点，因此51195066-100这类停产电源仍具有一定的工业维护价值。采购替换时建议以原设备完整型号和现场电源配置为依据。

❓ 常见问题Q&A

Q1：Honeywell 51195066-100是什么？
A：它是Honeywell TDC 3000系统使用的五槽机架电源组件。

Q2：51195066-100输入电压是多少？
A：支持120V AC和240V AC输入，输入频率为47～63Hz。

Q3：51195066-100有哪些输出？
A：提供+5V、+12V、-12V和+24V四路直流输出。

Q4：+5V输出能力是多少？
A：+5V DC输出最大约30A。

Q5：+12V输出能力是多少？
A：+12V DC输出最大约8A。

Q6：51195066-100适用于什么系统？
A：主要用于Honeywell TDC 3000五槽机架及相关工业控制系统。

Q7：这个型号现在还生产吗？
A：现有产品资料显示该型号已经属于停产型号，因此市场上的产品主要用于维修、替换及备件库存。

Q8：51195066-100重量是多少？
A：公开资料显示重量约为4.6kg。

Q9：51195066-100可以直接用其他电源替换吗？
A：不建议仅根据输入电压判断。必须同时核对输出电压、电流、连接器、机架结构及系统负载要求。

Q10：购买二手51195066-100需要检查什么？
A：建议重点检查型号铭牌、交流输入、+5V/+12V/-12V/+24V输出、连接器、保险、电源指示状态及带载运行情况，确认各路输出稳定后再投入系统使用。
