Yokogawa YHC4150X | HART现场手操器

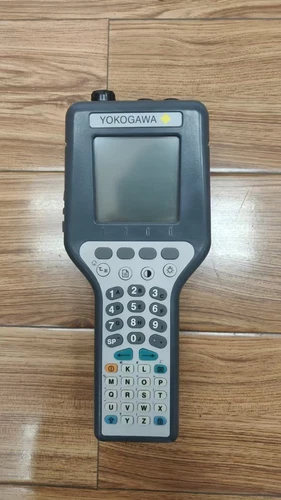

Yokogawa YHC4150X 是一款便携式HART现场通信手操器，主要用于工业现场HART智能仪表的调试、组态、维护和故障诊断。

该设备支持HART通用命令、通用实践命令以及设备专用命令，可用于现场仪表的识别、参数读取、参数修改、校准、传感器调整及维护。YHC4150X采用手持式结构，配备带背光图形显示屏和按键操作界面，适合仪表工程师在现场进行快速诊断。官方资料显示，该型号连续通信电池续航时间最高可达约60小时，并提供符合ATEX和cULus要求的本安版本。

需要注意的是，YHC4150X已经属于停产型号，官方资料显示其于2013年2月18日停止生产，后续产品为YHC5150X。因此，该型号目前更适合作为现有系统的维护、替换及备用仪器使用。

📊 产品Datasheet参数

YHC4150X规格资料显示，其采用6节AA碱性电池或100～240 V AC电源适配器，标准HART接口采用香蕉插头，操作温度为-5～50℃，含电池重量约1.7 lb。

⚙️ 产品特点

🔹 完整HART通信功能

YHC4150X支持Universal、Common Practice和Device Specific三类HART命令，可以完成现场HART仪表的识别、读取、配置和维护。

🔹 现场便携式操作

手持式结构方便工程人员直接携带至仪表现场，不需要将仪表拆下即可进行常规通信和参数检查。

🔹 支持设备专用功能

对于已经安装相应DOF设备文件的仪表，可以执行设备制造商定义的专用命令，例如传感器调整、零点校准和特定参数设置。

🔹 自动检测现场设备

设备启动后能够自动检测连接的HART现场设备，并尝试建立通信；当检测到地址为0的设备时，可进入在线操作界面。

🔹 适合仪表维护

可以查看现场仪表状态、过程变量、模拟输出以及相关配置参数，对压力、流量、温度等智能仪表的维护具有较高实用价值。

🏭 主要应用场景

🔸 压力变送器现场调试

🔸 流量变送器参数配置

🔸 温度变送器维护

🔸 液位仪表调试

🔸 HART智能仪表校准

🔸 过程仪表故障诊断

🔸 4～20 mA回路检测

🔸 工业仪表安装调试

🔸 石油化工仪表维护

🔸 电力、冶金及水处理仪表系统

🔧 首要故障排查与常见问题

1. 手操器无法启动

首先检查AA电池电量及安装方向。如果使用外部电源，应检查电源适配器和连接接口。

2. 无法找到HART设备

检查HART接线是否正确，并确认现场回路具备正常的HART通信条件。对于低负载回路，如果回路电阻低于250Ω，可能需要增加250Ω负载电阻以保证通信可靠性。

3. HART通信经常中断

检查现场仪表电源、4～20 mA回路、电缆连接以及回路负载情况，同时确认通信线路不存在明显干扰。

4. 可以读取设备但无法修改参数

检查当前HART设备是否允许写入，并确认已经安装对应的设备专用DOF。部分设备的专用参数需要相应设备文件才能操作。

5. 仪表专用菜单显示不完整

可能是手操器内没有安装对应型号的设备专用DOF。对于通用HART功能可以使用Generic DOF，但执行设备专用命令需要相应设备文件。

6. 显示屏无法正常显示

检查电池电量以及背光功能设置。如果设备长期使用，应检查显示屏、按键和内部连接状态。

7. 更换电池后无法工作

重新检查6节AA电池的安装方向和电池类型。本安版本必须按照相应认证要求使用合格电池。

🛡️ 安全注意事项

⚠️ 使用前必须确认YHC4150X的具体版本及其安全认证等级。

⚠️ 在危险区域使用时，应严格按照对应本安认证要求操作，不得使用未经批准的电池或附件。

⚠️ HART接线前应确认现场回路电压和设备状态，避免错误接线造成仪表或手操器损坏。

⚠️ 官方手册特别提醒：当YHC处于交流供电状态并通过串口连接电脑时，不应将HART测试线连接至带交流电源的HART设备，以避免损坏电脑串口或相关设备。

⚠️ 对低负载回路进行HART通信时，应确认是否需要增加250Ω负载电阻。

⚠️ 更换电池、连接通信线或维护设备时，应遵循现场仪表安全操作规程。

⚠️ 不建议在未经确认的情况下修改变送器量程、输出上下限或校准参数。

📰 产品相关新闻

Yokogawa官方资料显示，YHC4150X目前已经停产，停产日期为2013年2月18日，官方列出的后续替代产品为YHC5150X。

虽然YHC4150X已经退出新品市场，但其HART现场通信功能仍然适用于大量传统智能仪表维护工作。对于已经配备该设备的工厂，继续保留状态良好的YHC4150X作为现场维护备件，可以减少更换整套现场调试工具所产生的成本。

其主要价值并不在于作为新一代手操器采购，而在于现有YHC4150X系统的维修、备用和替换。

❓ 常见问题Q&A

Q1：YHC4150X是什么设备？
A：它是Yokogawa生产的一款便携式HART现场通信手操器，用于智能仪表的调试、配置和维护。

Q2：YHC4150X支持什么协议？
A：主要支持HART通信协议，包括通用命令、通用实践命令和设备专用命令。

Q3：YHC4150X可以连接压力变送器吗？
A：可以，只要压力变送器支持兼容的HART通信功能，即可通过HART回路进行参数读取和相关配置。

Q4：YHC4150X需要多少节电池？
A：使用6节AA碱性电池。

Q5：YHC4150X能使用交流电源吗？
A：可以使用100～240 V AC电源适配器，但具体使用方式应根据设备版本和安全要求确认。

Q6：YHC4150X能进行仪表校准吗？
A：可以进行部分HART设备支持的调整和校准操作，例如模拟输出调整、传感器调整等，具体功能取决于连接仪表及其设备文件。

Q7：为什么有些仪表连接后只能读取基本信息？
A：通常与设备专用DOF文件有关。通用HART命令可以读取基本信息，而执行特定制造商功能通常需要对应DOF。

Q8：低负载HART回路为什么无法通信？
A：HART通信通常需要合适的回路阻抗；当回路负载低于250Ω时，可能需要增加250Ω电阻来保证通信可靠性。

Q9：YHC4150X现在还是在产产品吗？
A：不是。Yokogawa官方资料显示该产品已于2013年2月18日停产，后续产品为YHC5150X。

Q10：购买二手YHC4150X应该检查什么？
A：建议检查型号、显示屏、键盘、HART接口、电池仓、通信功能、电池续航、附件以及本安认证标识，并实际连接HART仪表测试通信功能。
