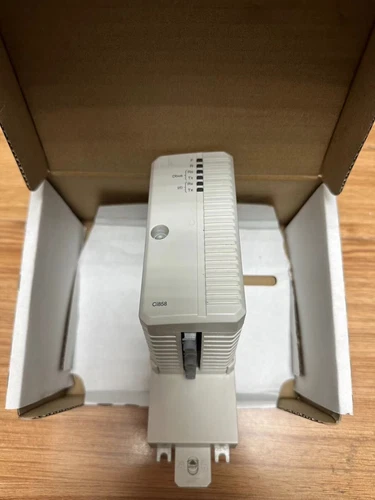

ABB CI858K01 3BSE018135R1 | DriveBus驱动通信接口模块
ABB CI858K01 3BSE018135R1 是System 800xA / AC 800M控制系统中的DriveBus通信接口模块，主要用于AC 800M控制器与ABB变频器及ABB特殊I/O设备之间的数据通信。
CI858通过CEX-Bus由AC 800M处理器供电，因此本身不需要独立的外部电源。该模块采用ABB DriveBus协议，通信速率为8 Mbit/s，工作于主站模式，并支持Hot Swap功能。单个CI858最多可以连接24台ABB驱动器，一个AC 800M控制器最多可配置2个CI858。
📊 产品Datasheet参数
| 参数 | 参数值 |
|---|---|
| 品牌 | ABB |
| 型号 | CI858K01 |
| 订货号 | 3BSE018135R1 |
| 系列 | AC 800M / System 800xA |
| 品名 | DriveBus驱动通信接口模块 |
| 通信协议 | ABB DriveBus |
| 工作模式 | 主站 |
| 通信速率 | 8 Mbit/s |
| 最大连接驱动器 | 24台/每个CI858 |
| CEX-Bus最大模块数 | 2个 |
| 接口类型 | 光学接口 |
| 冗余方式 | 不支持线路及模块冗余 |
| Hot Swap | 支持 |
| 典型24V功耗 | 约200 mA |
| 工作温度 | 0～+55℃ |
| 存储温度 | -40～+70℃ |
| 防护等级 | IP20 |
| 尺寸 | 59 × 185 × 127.5 mm |
| 重量 | 约700 g（含底座） |
| 原产地 | 以实物铭牌为准 |
| 产品状态 | 工业自动化系统维护备件 |
ABB官方资料确认，3BSE018135R1对应CI858K01 DriveBus Interface，套件包括CI858通信接口和TP858底座。官方硬件资料给出的尺寸为59 × 185 × 127.5 mm，含底座重量约700 g。
⚙️ 产品特点
🔹 AC 800M与ABB驱动器通信
CI858专门承担AC 800M控制器与ABB Drives之间的DriveBus通信，可将驱动器运行数据、状态信息及控制数据传递至控制系统。
🔹 支持多台驱动器
一个CI858最多可连接24台ABB驱动器。当需要连接多台驱动器时，可使用NDBU分支单元建立逻辑总线和物理星形拓扑。
🔹 高速DriveBus通信
通信速率达到8 Mbit/s，适合轧机、造纸机械等需要多驱动器协调控制的工业应用。
🔹 支持Hot Swap
CI858支持Hot Swap功能，在符合系统维护条件和现场操作规程的情况下，可以提高运行系统的维护便利性。
🔹 CEX-Bus供电
模块由AC 800M处理器通过CEX-Bus供电，不需要单独配置外部24V电源。
🏭 主要应用场景
🔸 ABB AC 800M控制系统
🔸 ABB System 800xA自动化系统
🔸 轧机分段传动系统
🔸 造纸机驱动控制
🔸 ABB变频器联网
🔸 多驱动器协调控制
🔸 工业传动系统
🔸 过程自动化系统
🔸 电机及驱动设备状态监控
ABB官方资料特别指出，DriveBus主要针对轧机分段驱动和造纸机控制系统设计，因此CI858在需要多个ABB驱动器协同工作的工业场合具有较高的应用价值。
🔧 首要故障排查与常见问题
1. CI858无法建立通信
首先检查CI858是否正确安装在TP858底座上，然后检查CEX-Bus连接以及DriveBus光学连接是否正常。
2. ABB驱动器无法识别
检查DriveBus光纤连接、驱动器地址及网络拓扑。如果连接多台驱动器，还需要确认NDBU分支单元及相关连接是否正确。
3. 部分驱动器可以通信，部分驱动器无法通信
重点检查故障驱动器对应的光纤、NDBU端口以及驱动器侧通信接口。若多个设备共用分支单元，还应检查分支拓扑。
4. CI858没有电源
CI858并非通过独立外部24V电源供电，而是由AC 800M处理器通过CEX-Bus供电。因此应优先检查处理器、电源及CEX-Bus连接。
5. 更换CI858后系统仍然无法通信
检查新模块的完整型号是否为CI858K01 / 3BSE018135R1，并确认TP858底座及系统配置匹配。
6. 通信过程中出现间歇性故障
检查光纤弯曲半径、连接器清洁度以及光纤端面情况，同时检查驱动器和NDBU分支单元。
🛡️ 安全注意事项
⚠️ CI858连接工业驱动系统，错误的通信配置可能影响变频器及电机运行。
⚠️ 更换模块前应根据现场维护规程确认设备处于安全状态。
⚠️ 处理光纤接口时应避免污染、刮伤或过度弯折光纤。
⚠️ 不要在未经确认的情况下修改驱动器通信参数或网络拓扑。
⚠️ 虽然CI858支持Hot Swap，但是否允许现场带电更换必须依据实际AC 800M系统配置和维护规程执行。
⚠️ 拆装电子模块时应采取防静电措施。
⚠️ 更换前建议记录原模块型号、硬件版本、通信配置及连接位置，便于故障恢复。
📰 产品相关新闻
ABB目前仍在System 800xA产品目录中列出CI858K01 DriveBus Interface，订货号3BSE018135R1。官方产品目录明确说明该套件包含CI858通信接口和TP858底座。
从系统应用来看，CI858属于ABB AC 800M与DriveBus驱动设备之间的重要通信节点。其最大24台驱动器连接能力，使其特别适合多电机、多变频器协调运行的工业设备。
❓ 常见问题 Q&A
Q1：ABB CI858K01是什么？
A：它是ABB AC 800M系统使用的DriveBus驱动通信接口模块。
Q2：CI858K01的订货号是多少？
A：订货号为3BSE018135R1。
Q3：CI858使用什么通信协议？
A：使用ABB专用的DriveBus协议。
Q4：CI858的通信速率是多少？
A：DriveBus通信速率为8 Mbit/s。
Q5：一个CI858最多连接多少台ABB驱动器？
A：最多24台ABB驱动器。
Q6：一个AC 800M最多安装几个CI858？
A：官方资料规定一个AC 800M控制器最多配置2个CI858。
Q7：CI858需要单独接24V电源吗？
A：正常情况下不需要独立外部电源，CI858由AC 800M处理器通过CEX-Bus供电。
Q8：CI858支持热插拔吗？
A：支持Hot Swap功能。
Q9：CI858K01包含底座吗？
A：标准CI858K01套件包括CI858通信接口和TP858底座。
Q10：购买二手CI858K01需要注意什么？
A：建议重点核对CI858K01、3BSE018135R1、TP858底座、光学接口、CEX-Bus连接器、硬件版本以及实际DriveBus通信状态。
