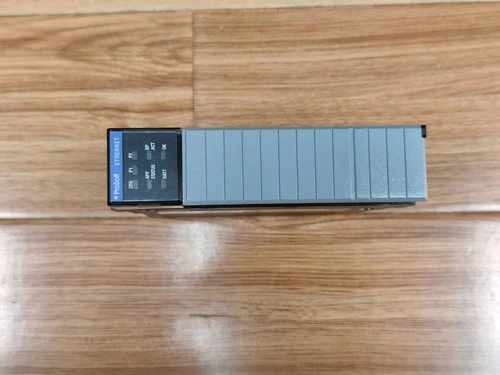

ProSoft MVI56-ADMNET | Modbus TCP通信模块

ProSoft MVI56-ADMNET 是面向Rockwell Automation ControlLogix平台的工业通信模块，主要用于在ControlLogix处理器与Modbus TCP/IP设备之间建立数据通信。

该类MVI56系列模块采用单槽1756背板结构，可直接安装在ControlLogix机架中，通过Ethernet网络与Modbus TCP设备交换数据。模块能够作为Modbus TCP客户端或服务器工作，使ControlLogix系统可以与变频器、仪表、PLC、控制器及其他支持Modbus TCP的设备进行数据交互。官方MVI56-MNET资料显示，该平台提供10/100 Mbps Ethernet接口，并支持最高5000个16位寄存器的数据映射。

需要特别注意：MVI56-ADMNET与MVI56-MNET并不是完全相同的型号。因此，在实际采购、替换或项目配置时，应以模块铭牌上的完整型号、硬件版本和固件信息为准。

📊 产品Datasheet参数

MVI56系列相关官方资料确认其采用单槽1756背板、10/100 Base-T Ethernet以及最高5000个16位寄存器的数据映射，并具有0～60℃的工作温度范围。

⚙️ 产品特点

🔹 ControlLogix平台集成

MVI56系列设计用于1756 ControlLogix机架，可以作为I/O模块被ControlLogix处理器识别，并通过背板交换控制数据。

🔹 Modbus TCP通信

模块用于连接采用Modbus TCP/IP协议的第三方设备，可实现寄存器读取、数据写入以及控制数据交换。

🔹 客户端与服务器功能

相关MVI56 Modbus TCP产品支持Client和Server工作模式。客户端模式可以主动向其他Modbus设备发起读取或写入请求；服务器模式则允许其他Modbus客户端访问模块中的数据。

🔹 10/100 Mbps Ethernet

模块配备工业Ethernet接口，采用RJ45连接方式，可连接工业交换机及Modbus TCP现场设备。

🔹 大容量数据交换

MVI56平台支持用户定义的数据映射，相关型号能够在ControlLogix处理器与Modbus TCP网络之间交换最多约5000个16位寄存器的数据。

🔹 便于系统维护

MVI56系列采用配置文件、示例梯形图以及ProSoft配置工具进行参数设置，方便工程人员进行通信参数配置和故障诊断。

🏭 主要应用场景

🔸 ControlLogix自动化生产线

🔸 Modbus TCP设备联网

🔸 PLC与第三方仪表通信

🔸 变频器数据采集

🔸 电机控制系统

🔸 能源监控系统

🔸 水处理自动化

🔸 石油化工过程控制

🔸 设备状态监测

🔸 工业数据采集与协议转换

在典型应用中，MVI56-ADMNET安装于ControlLogix机架，通过1756背板与CPU交换数据，同时利用Ethernet连接现场Modbus TCP设备，从而解决不同自动化设备之间的协议通信问题。

🔧 首要故障排查与常见问题

1. 模块无法正常启动

首先检查1756机架电源、模块安装位置以及背板连接情况。确认模块是否正确插入并锁紧。

2. Ethernet无法连接

检查RJ45网线、交换机端口、IP地址以及网络参数。确认网络设备之间没有IP地址冲突。

3. Modbus设备无法通信

检查Modbus TCP设备的IP地址、TCP端口及站点配置。标准Modbus TCP通常使用502端口，但具体项目可能存在不同配置。

4. ControlLogix无法读取模块数据

检查PLC项目中的模块配置、数据映射以及梯形图程序。MVI56系列需要通过背板数据区域与ControlLogix处理器交换数据。

5. 数据读取正常但写入失败

检查Modbus功能码、寄存器地址、数据类型以及目标设备是否允许写入。

6. 数据地址出现偏移

重点检查Modbus寄存器地址定义。不同设备可能采用40001起始地址、0基地址或其他地址表示方法，配置时必须与现场设备手册保持一致。

7. 通信间歇性中断

检查Ethernet网络质量、交换机状态、网络负载及设备响应时间，同时查看模块诊断信息和通信错误计数。

8. 更换模块后无法通信

确认替换模块的完整型号和硬件版本，并重新核对IP地址、通信参数、Modbus命令及ControlLogix程序配置。

🛡️ 安全注意事项

⚠️ MVI56-ADMNET用于工业控制系统，安装、调试和维修应由具备PLC及工业网络经验的技术人员完成。

⚠️ 插拔1756机架模块前，应按照现场维护规范确认系统是否允许带电操作。

⚠️ 修改Modbus写入参数前，应确认不会误控制现场电机、阀门或其他执行机构。

⚠️ 网络参数修改前应做好原始配置备份，避免通信中断影响生产。

⚠️ 处理模块时应采取防静电措施，避免静电损坏电子元件。

⚠️ 对二手模块进行重新使用前，应检查RJ45接口、背板连接器、指示灯及外壳是否存在损伤。

⚠️ 如果该模块用于关键生产系统，建议在正式替换前备份原模块配置和ControlLogix项目程序。

📰 产品相关新闻

ProSoft Technology的MVI56系列长期用于Rockwell Automation ControlLogix系统与Modbus TCP设备之间的协议集成。其官方资料显示，MVI56-MNET采用单槽1756背板结构，并通过10/100 Mbps Ethernet连接Modbus TCP设备。

随着ControlLogix系统在工业现场长期运行，ProSoft也持续推出MVI56E系列增强型产品。新一代MVI56E-MNET系列在兼容早期MVI56应用的同时增加了更完善的网络配置、诊断及网页管理能力。

对于已经安装传统MVI56系列通信模块的工业现场，原型号备件仍具有较高的维护价值。实际更换时不建议只根据“Modbus TCP”功能进行选择，而应核对完整型号、硬件版本、配置文件以及ControlLogix项目兼容性。

❓ 常见问题 Q&A

Q1：MVI56-ADMNET是什么产品？
A：它属于ProSoft工业通信模块，用于在ControlLogix系统与Modbus TCP设备之间进行数据交换。

Q2：MVI56-ADMNET适用于什么PLC？
A：主要面向Rockwell Automation ControlLogix 1756平台。

Q3：它支持Modbus TCP吗？
A：支持，主要用于Modbus TCP/IP网络通信。

Q4：MVI56-ADMNET是PLC CPU吗？
A：不是。它是通信接口模块，负责协议通信和数据交换，不负责替代ControlLogix CPU执行PLC控制程序。

Q5：模块使用什么网络接口？
A：MVI56相关Modbus TCP模块采用10/100 Mbps Ethernet RJ45接口。

Q6：可以连接第三方PLC吗？
A：可以，只要第三方设备支持兼容的Modbus TCP通信功能，就可以通过该模块进行数据交换。

Q7：Modbus TCP通常使用哪个端口？
A：标准Modbus TCP通常使用TCP 502端口，但具体设备和项目配置仍应以实际通信要求为准。

Q8：模块需要安装在ControlLogix机架中吗？
A：MVI56系列属于1756背板兼容模块，采用单槽安装方式。

Q9：MVI56-ADMNET与MVI56-MNET可以直接互换吗？
A：不建议仅凭名称判断。两者属于不同型号，应根据完整订货号、硬件版本、固件和原系统配置确认兼容性。

Q10：购买二手MVI56-ADMNET需要注意什么？
A：建议重点检查完整型号、硬件版本、Ethernet接口、LED状态、1756背板连接器、固件版本以及实际Modbus TCP通信测试结果。
