Honeywell FC-PSU-240516 | Safety Manager 24V/5V电源模块

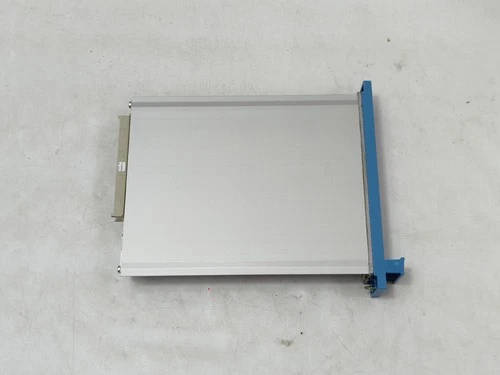

Honeywell FC-PSU-240516 是Safety Manager安全控制系统使用的24/5 VDC、16 A电源模块，用于为控制器机架内部的处理器及相关I/O总线提供稳定的直流电源。Honeywell官方硬件手册明确列出该型号，并确认其输入为24 VDC、输出负载为5 V，最大输出电流16 A。

该型号中的 FC 版本采用涂覆处理（conformal coated），适用于对环境适应性和长期稳定运行有较高要求的Safety Manager控制系统。Honeywell技术资料同时列出FC-PSU-240516和FS-PSU-240516两个型号，两者主要区别之一是FC版本采用涂覆结构。

⚙️ 产品Datasheet参数

Honeywell官方资料显示，FC-PSU-240516工作温度为**-5～+70°C**，储存温度为**-40～+85°C**，相对湿度10～95%且不允许凝露；模块支持CE、TÜV、UL、CSA和FM等认证。

🔍 产品特点

🔹 24VDC输入、5VDC输出
模块将Safety Manager机架的24 VDC输入转换为稳定的5 VDC，为控制系统电子电路供电。

🔹 16A大电流输出
5 V输出负载范围为0.5～16 A，可满足控制处理器和相关系统模块的供电需求。

🔹 FC涂覆版本
FC-PSU-240516采用conformal coating设计，有助于提升电子组件在工业环境中的防护能力。

🔹 适用于Safety Manager安全系统
该模块属于Honeywell Safety Manager硬件体系，并非普通通用24 V电源，替换时应确认原系统机架和电源型号。

🔹 短暂掉电保持能力
官方技术资料给出的Hold-up time小于1 ms，适合配合稳定的现场直流供电系统使用。

🏭 主要应用领域

🏭 安全仪表系统（SIS）

🛢️ 石油与天然气

⚗️ 石油化工及化工装置

⚡ 发电及能源设施

🔥 紧急停车系统（ESD）

🏗️ 大型工业过程安全控制

🔧 Honeywell Safety Manager系统维护与备件替换

🔧 故障排查与常见问题

1. 模块无法正常启动

检查24 VDC输入是否正常，确认输入电压处于允许范围，同时检查机架连接器和供电线路。

2. 输出5 VDC异常

检查机架负载是否超过16 A，并确认下游控制模块不存在短路或过载情况。

3. 电源模块频繁出现故障

检查输入电源稳定性、机柜温度、通风情况以及模块安装状态。长期处于高温或过载状态可能影响电源寿命。

4. 更换后控制器无法运行

首先确认更换模块完整型号为FC-PSU-240516，并核对FC涂覆版本、机架位置和系统配置。

5. 电源输入正常但输出异常

可以在安全隔离条件下测量输入和输出，但不要直接对安全控制系统进行未经批准的带电维修。若输入正常而输出仍明显异常，应考虑模块内部故障。

6. 系统出现间歇性掉电

重点检查24 VDC供电线路、端子松动、输入电压下降以及机架负载。Honeywell资料显示该模块的保持时间小于1 ms，因此现场供电质量仍然非常重要。

⚠️ 安全注意事项

🔸 FC-PSU-240516用于Safety Manager安全控制系统，维修必须由熟悉该系统的专业人员进行。

🔸 拆卸模块前必须按照现场SIS维护程序进行电源隔离。

🔸 严格按照24 VDC输入要求接线，不得将不符合规格的电源直接接入。

🔸 更换电源模块时，应确认型号、版本、机架位置和系统配置完全匹配。

🔸 不得在未经授权的情况下修改Safety Manager安全系统配置。

🔸 安装时应保证模块散热空间，避免机柜内部温度长期超过规定范围。

🔸 如果设备用于SIL相关安全回路，更换后应按照现场安全验证程序进行功能检查。

📰 产品相关新闻

Honeywell官方Safety Manager硬件参考资料仍将FC-PSU-240516列为PSU-240516系列电源型号，并明确给出了24 VDC输入、5 V负载及16 A最大输出等技术参数。

Honeywell安全认证资料还将FC-PSU-240516列为Safety Manager系统的有效电源单元，并区分了不同版本的物料编号。例如FC-PSU-240516对应3432002/3432011等版本记录，而FS版本对应不同的物料编号。

因此，在维修旧Safety Manager系统时，不能仅根据“PSU-240516”判断兼容性，最好同时核对完整型号、版本标识及原设备铭牌。

❓ 常见问题 Q&A

Q1：Honeywell FC-PSU-240516是什么？

A：它是Honeywell Safety Manager系统使用的24/5 VDC、16 A电源模块。

Q2：FC-PSU-240516输入电压是多少？

A：额定输入为24 VDC，允许范围为24 VDC的-15%～+30%。

Q3：FC-PSU-240516输出是多少？

A：输出为5 VDC，最大负载电流16 A。

Q4：FC和FS版本有什么区别？

A：Honeywell资料将FC-PSU-240516定义为涂覆版本，而FS-PSU-240516为普通版本；采购替换时应按照原系统的完整型号进行确认。

Q5：FC-PSU-240516适用于普通DCS吗？

A：它主要针对Honeywell Safety Manager系统设计，不建议仅因为电压参数相同就将其当作普通通用电源使用。

Q6：最大输出电流是多少？

A：最大5 V输出负载为16 A，最低负载为0.5 A。

Q7：FC-PSU-240516工作温度是多少？

A：官方规定工作温度为**-5～+70°C**，储存温度为-40～+85°C。

Q8：购买二手FC-PSU-240516需要检查什么？

A：建议重点检查完整型号、版本号、涂覆状态、输入端子、输出端子、连接器、外壳以及通电状态，并确认5 VDC输出和负载能力。对于Safety Manager系统，还应核对原机架型号和电源位置。
