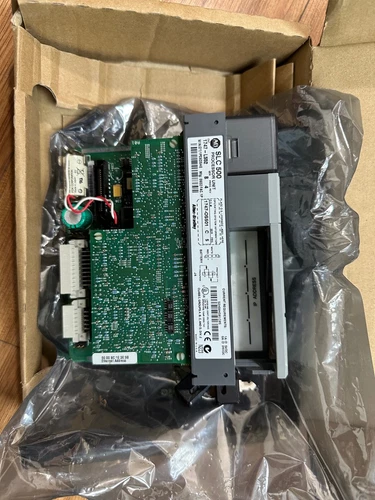

Allen-Bradley 1747-L552/C | SLC 5/05可编程控制器

Allen-Bradley 1747-L552/C 是SLC 500系列中的 SLC 5/05处理器，属于工业自动化系统中的PLC中央处理单元，主要负责梯形图程序执行、数据处理、I/O控制以及工业网络通信。

该型号具有32K字容量程序/数据内存，配置Ethernet和RS-232通信接口，适用于已经部署SLC 500系统的工业生产线、设备控制柜和过程自动化系统。Rockwell Automation资料显示，1747-L552的标准规格为32K内存，并支持Ethernet与RS-232通信。

1747-L552的最大本地系统容量为3个机架、30个插槽，最大离散I/O能力可达到4096点输入和4096点输出。典型程序扫描时间约为0.9 ms/K字。

📊 产品Datasheet参数

Rockwell Automation官方资料显示，1747-L552的内存为32KB、通信方式为Ethernet和RS-232，原产国标注为Singapore；该产品已于2024年3月31日停产，目前官方生命周期状态为可维修/替换。

需要注意的是，1747-L552/C中的“/C”通常用于表示硬件系列/版本信息。Series C的1747-L552支持100 Mbps Ethernet，并增加了可用Ethernet连接能力；Rockwell资料特别指出，只有Series C硬件才能获得这些新增的100 Mbps功能。

⚙️ 产品特点

🔹 32K字存储容量

1747-L552提供32K字内存，在SLC 5/05系列中属于中等容量处理器，可满足常规设备控制和生产线自动化程序需求。

🔹 Ethernet网络通信

SLC 5/05采用标准Ethernet通信，相比早期SLC处理器具有更方便的网络连接能力，可用于程序上传下载、在线编辑以及PLC之间的数据通信。

🔹 RS-232串行通信

处理器同时提供RS-232通道，可支持DF1、ASCII以及相关串行通信方式，便于连接编程终端、串行设备及其他控制系统。

🔹 大规模I/O扩展

一个SLC 500系统最多可以配置3个机架、30个I/O插槽，适合中小型工业控制系统。

🔹 Series C增强型硬件

如果实际产品标签确认属于Series C，则支持100 Mbps Ethernet以及更多Ethernet连接。1747-L552 Series C最多支持48个Ethernet连接。

🏭 主要应用场景

🔸 自动化生产线

🔸 机械设备控制

🔸 包装设备

🔸 输送系统

🔸 物料处理系统

🔸 电机及泵控制

🔸 工业过程控制

🔸 水处理设备

🔸 老旧SLC 500系统维护

🔸 PLC控制柜维修与备件替换

1747-L552特别适合已经使用SLC 500平台、但暂时没有进行整套控制系统升级的工业现场，可用于原处理器故障后的替换。

🔧 首要故障排查与常见问题

1. CPU无法进入RUN状态

首先检查电源、CPU插接状态及状态指示灯。观察RUN、FLT、BATT等LED，确定是供电问题、程序故障还是处理器故障。

2. FLT指示灯亮起

检查处理器故障状态和SLC系统诊断信息。如果是程序或配置错误，应通过RSLogix 500读取具体故障信息后进行处理。

3. Ethernet无法通信

确认网线、交换机、IP地址及子网配置。对于1747-L552/C，应进一步确认实际硬件是否为Series C，因为100 Mbps能力与硬件系列有关。

4. RS-232无法连接

检查串口线缆、通信协议及端口参数。1747-L552的Channel 0为RS-232，可支持DF1、ASCII等协议。

5. PLC程序丢失

检查电池状态以及程序存储情况。SLC 5/05采用电池维持RAM，并可使用Flash EPROM作为程序备份。

6. 更换CPU后程序无法运行

确认新处理器的完整型号、硬件系列和固件版本，并通过RSLogix 500检查程序配置。不要仅凭“1747-L552”判断所有版本完全一致。

7. I/O模块无法正常工作

检查SLC机架、电源模块、I/O模块安装位置以及机架之间的连接。确认实际I/O配置与PLC程序中的地址分配一致。

8. CPU运行速度异常

官方典型扫描速度约为0.9 ms/K字，但实际扫描时间会受到程序规模、指令类型及通信负载影响，因此不能仅通过扫描时间判断CPU硬件是否损坏。

🛡️ 安全注意事项

⚠️ 更换1747-L552前必须按照现场电气安全规程切断相关设备电源。

⚠️ 不得在未确认系统安全状态的情况下拔插PLC处理器。

⚠️ 拆装模块时应采取防静电措施，避免静电损坏CPU及通信接口。

⚠️ 更换处理器前建议完整备份PLC程序、参数、网络配置及相关数据。

⚠️ 如果设备控制的是电机、机械执行机构或其他危险设备，应先确认执行机构处于安全停止状态。

⚠️ 电池属于程序保持相关的重要部件，更换电池时应严格按照SLC 500维护规范操作。

⚠️ 对于1747-L552/C，应确认实际硬件系列，不建议将不同Series版本仅凭外观直接混用。

📰 产品相关新闻

1747-L552属于经典SLC 5/05控制器。Rockwell Automation目前已经将该产品列为停产型号，官方记录的停产日期为2024年3月31日，生命周期分类为可维修/替换产品。

SLC 5/05系列的后期Series C硬件进一步增强了Ethernet能力。Rockwell资料明确说明，Series C硬件支持100 Mbps Ethernet，并增加Ethernet连接数量；1747-L552在Series C配置下最多支持48个Ethernet连接。

因此，1747-L552/C目前主要适用于既有SLC 500控制系统维护、故障替换和长期运行设备备件管理。对于仍然运行SLC 5/05的生产线，采购替换件时应重点确认完整型号、Series版本、固件版本以及程序兼容性。

❓ 常见问题 Q&A

Q1：1747-L552/C是什么？
A：它是Allen-Bradley SLC 5/05系列的32K字PLC处理器。

Q2：1747-L552有多少内存？
A：标准用户内存容量为32K字。

Q3：1747-L552支持Ethernet吗？
A：支持。SLC 5/05通过Ethernet进行程序上传下载、在线编辑和数据通信。

Q4：1747-L552/C支持100 Mbps吗？
A：如果确认是Series C硬件，则支持100 Mbps Ethernet。Rockwell明确说明Series A/B即使更新操作系统，也不会获得Series C的100 Mbps硬件能力。

Q5：1747-L552/C使用什么编程软件？
A：主要使用RSLogix 500进行程序开发、监控和维护。

Q6：最多可以连接多少I/O？
A：系统最大可达到4096个离散输入和4096个离散输出，最大本地系统为3个机架、30个插槽。

Q7：1747-L552/C与1747-L551有什么区别？
A：两者都属于SLC 5/05，但L551为16K字，而L552为32K字；Series C版本还具有增强的Ethernet连接能力。

Q8：1747-L552/C现在还生产吗？
A：Rockwell Automation官方资料显示，该型号已于2024年3月31日停产，目前属于维修和替换型产品。

Q9：购买1747-L552/C二手CPU需要检查什么？
A：建议检查完整型号、Series版本、固件版本、Ethernet接口、RS-232接口、LED状态、电池状态以及通电运行情况。

Q10：1747-L552/C适合什么设备？
A：适合已经采用SLC 500控制架构的自动化生产线、机械设备、输送系统、过程控制设备及其他工业PLC控制系统。
