Motorola CPCI-6020 | CompactPCI嵌入式单板计算机

Motorola CPCI-6020 是一款面向工业计算、通信设备和高可靠嵌入式系统的 CompactPCI单板计算机，定位为CompactPCI系统槽控制器。该平台采用PowerPlus III架构，核心处理器为MPC7410 PowerPC，并配备高速L2缓存、ECC内存以及多种网络、串行和扩展接口。官方技术资料显示，该板卡可作为CompactPCI机箱中的系统槽控制器，为外围槽位提供系统时钟和总线仲裁。

CPCI-6020支持最高2 GB ECC SDRAM扩展，并提供32 MB Flash、1 MB Flash、CompactFlash、USB、Ethernet、串行通信以及PMC扩展能力，可用于需要较高可靠性和长期连续运行能力的嵌入式控制及数据处理设备。

📊 产品Datasheet参数

以上处理器、缓存、内存、Flash、总线及接口参数根据CPCI-6020技术资料整理。该型号使用500 MHz MPC7410，L2缓存为2 MB，ECC SDRAM最高支持2 GB。

⚙️ 产品特点

🔹 500 MHz PowerPC处理器

CPCI-6020采用MPC7410处理器，主频500 MHz，配备32 KB指令缓存和32 KB数据缓存，同时配置高速L2缓存，可满足较复杂嵌入式计算任务。

🔹 ECC内存设计

支持ECC保护的同步动态RAM，最多可以通过RAM500内存夹层扩展至2 GB，有利于提高工业环境下的数据可靠性。

🔹 双PCI总线架构

板卡配置两个独立的PCI总线层级，其中一个总线支持PMC及辅助Ethernet资源，另一个用于板载其他PCI资源，可以根据应用需求实现不同的扩展组合。

🔹 丰富的通信接口

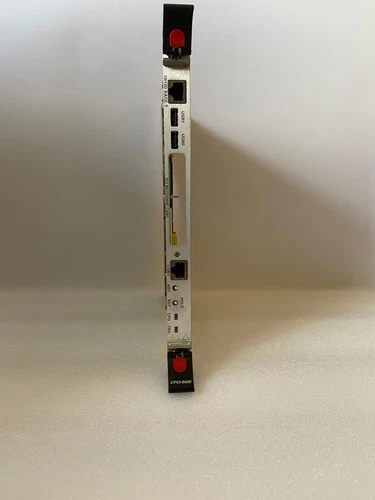

前面板提供10/100 Ethernet、RS-232调试串口以及USB接口，同时部分I/O可通过后部CompactPCI连接器扩展到背板。

🔹 支持PMC扩展

板卡提供一个单宽PMC插槽，可根据系统需求安装不同功能的PMC模块，增加网络、存储或专用接口功能。

🔹 CompactPCI系统槽控制器

CPCI-6020不是普通的CompactPCI外围板，而是专门用于System Slot系统槽的控制器，可以向其他外围槽位提供系统时钟并执行PCI总线仲裁。

🏭 主要应用场景

🔸 工业嵌入式计算设备

🔸 通信设备

🔸 CompactPCI工业计算机

🔸 自动化控制系统

🔸 高可靠性数据采集系统

🔸 交通控制设备

🔸 电力及能源控制设备

🔸 网络通信平台

🔸 工业测试设备

🔸 军工及航空电子类嵌入式平台

CPCI-6020通常安装于符合CompactPCI规范的机箱系统槽位中，与外围I/O板、通信板、PMC模块以及后端转接模块共同组成完整的嵌入式计算平台。

🔧 首要故障排查与常见问题

1. 板卡完全无法启动

首先检查CompactPCI机箱电源，确认+5 V、+3.3 V和+1.8 V等供电正常。CPCI-6020需要多路电源输入，板上还会通过稳压电路产生处理器所需的内部电压。

2. CPU指示灯没有正常状态

检查处理器总线状态、板卡安装位置和背板连接。如果系统槽位配置错误，可能导致系统时钟和PCI仲裁功能无法正常建立。

3. 无法进入系统

检查PPCBug调试控制台连接。CPCI-6020的标准串口COM1可以作为PPCBug调试控制台，默认串口参数为9600 baud、8数据位、1停止位、无校验。

4. Ethernet无法通信

检查前面板10/100 Ethernet接口、网线、交换机及系统软件配置。如果使用背板Ethernet，还需要确认对应J3/J5连接和后端转接模块配置。

5. 内存检测失败

检查RAM500 SDRAM夹层板是否正确安装。如果使用多个内存模块，应确认模块类型及配置符合系统要求。

6. PMC模块无法识别

检查PMC插槽、模块安装方向和PCI总线配置。部分情况下，PCI总线运行在66 MHz时，辅助Ethernet功能会受到影响。

7. 系统频繁复位

检查供电稳定性、欠压保护、看门狗状态以及CompactPCI背板复位信号。该板存在多种复位来源，包括上电复位、前面板RESET、CompactPCI复位以及看门狗复位等。

🛡️ 安全注意事项

⚠️ CPCI-6020属于高密度电子计算板卡，安装维护应由具备嵌入式计算或工业控制经验的人员进行。

⚠️ 插拔板卡前必须确认机箱是否支持对应的热插拔操作；不支持热插拔的系统必须先关闭电源。

⚠️ 操作电路板时必须采取防静电措施，避免ESD损坏处理器、内存和PCI接口电路。

⚠️ 不得在板卡供电状态下随意拆装PMC或RAM500内存夹层。

⚠️ 安装时应确认CPCI-6020位于机箱指定的系统槽位，而不是普通外围槽位。

⚠️ 更换板卡前建议备份操作系统、启动参数、PPCBug配置及应用程序。

⚠️ 使用二手设备时，应重点检查金手指、CompactPCI连接器、PMC接口以及板载电容是否存在氧化、腐蚀或机械损伤。

📰 产品相关新闻

CPCI-6020属于Motorola较早期的CompactPCI嵌入式计算平台，相关安装与使用手册编号为6806800A51C，资料版本为2008年2月。该手册同时指出，CPCI-6020此前曾以MCP820单板计算机的形式提供。

该平台采用PowerPlus III架构，并针对高可用工业计算环境提供相应支持。板卡通过系统槽设计为整个CompactPCI机箱提供系统时钟和总线仲裁，因此其应用价值不仅在于处理器本身，还在于其作为整个CompactPCI系统核心控制板的角色。

对于仍在运行老式CompactPCI设备的工业现场，CPCI-6020可以作为系统维护和替换备件。采购时建议重点核对具体板卡版本、内存配置、PMC配置以及是否包含后端转接模块。

❓ 常见问题 Q&A

Q1：Motorola CPCI-6020是什么产品？
A：它是一款CompactPCI系统槽单板计算机，主要负责处理器运算、系统时钟和PCI总线仲裁。

Q2：CPCI-6020使用什么CPU？
A：采用500 MHz MPC7410 PowerPC处理器。

Q3：CPCI-6020最大支持多少内存？
A：通过RAM500 SDRAM夹层板，最高可以扩展到2 GB ECC SDRAM。

Q4：CPCI-6020支持Ethernet吗？
A：支持10/100 Base-TX Ethernet，前面板提供其中一个网络通道，同时部分版本可以将网络信号路由到CompactPCI背板。

Q5：它有USB接口吗？
A：有，前面板提供2个USB接口。

Q6：CPCI-6020可以安装在普通CompactPCI槽位吗？
A：它设计为系统槽控制器，应安装在机箱指定的System Slot中，以提供系统时钟和总线仲裁。

Q7：CPCI-6020需要哪些电源？
A：板卡需要+5 V、+3.3 V和+1.8 V输入，±12 V为可选输入，内部稳压电路负责生成部分处理器所需电压。

Q8：CPCI-6020支持PMC吗？
A：支持，配置一个单宽PMC插槽，可以安装兼容的PMC扩展模块。

Q9：CPCI-6020是否支持CompactFlash？
A：支持Type I/II CompactFlash插槽，该接口位于IDE总线上。

Q10：购买二手CPCI-6020需要注意什么？
A：建议确认CPU型号、RAM500内存配置、PMC插槽状态、CompactPCI连接器、Ethernet/USB接口以及是否包含后端转接模块。如果用于原设备替换，还应核对原系统的板卡版本和软件环境。
