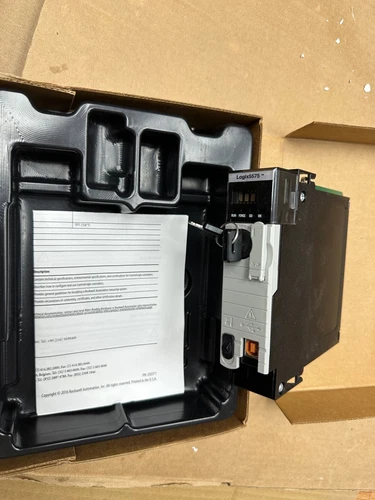

Allen-Bradley 1756-L75 SER B | ControlLogix 32MB控制器
Allen-Bradley 1756-L75 SER B 是ControlLogix 5570系列的高容量控制器，属于1756-L7系列PLC处理器，提供32 MB用户存储器和约0.98 MB I/O存储空间，适用于中大型工业自动化控制系统。Rockwell Automation资料确认，1756-L75为5570系列32 MB控制器，SER B版本属于Series 2 B。
该控制器采用独立控制器架构，可安装于ControlLogix 1756机架，与I/O模块及通信模块配合使用，适用于过程控制、机器自动化、生产线控制和复杂顺序控制等应用。官方资料显示其支持最高128,000点数字I/O、4,000点模拟I/O，并支持最多100个运动轴。
📋 产品Datasheet
| 参数 | 参数值 |
|---|---|
| 品牌 | Allen-Bradley |
| 型号 | 1756-L75 |
| 系列 | ControlLogix 5570 |
| 品名 | 32MB控制器 |
| Series | SER B |
| 产品类型 | ControlLogix处理器 |
| 用户内存 | 32 MB |
| I/O内存 | 0.98 MB |
| 数字I/O最大容量 | 128,000点 |
| 模拟I/O最大容量 | 4,000点 |
| 运动轴支持 | 最多100轴 |
| 编程接口 | USB |
| 非易失性存储 | SD卡 |
| 控制任务 | 最多32个 |
| 控制器连接数 | 最多500个 |
| 供电方式 | 由1756机架背板供电 |
| 功耗参数 | 约1.2 VDC 5 mA、5.1 VDC 800 mA |
| 尺寸 | 约130 × 125 × 100 mm级，具体以机械图纸为准 |
| 重量 | 约0.8 kg级，具体以实物为准 |
| 原产地 | 多个生产地，以铭牌为准 |
| 产品状态 | Active Mature，具体状态以实际Series为准 |
以上核心内存、I/O容量、USB接口及电源参数以Rockwell Automation公开资料为依据。
⚙️ 主要产品特点
🔹 32 MB大容量用户存储
1756-L75在ControlLogix 5570系列中属于高容量型号，提供32 MB用户存储器，可满足大型控制程序、数据处理和复杂自动化项目需求。
🔹 ControlLogix模块化架构
控制器安装在1756机架中，可根据项目需求配置数字量、模拟量、通信以及其他专业功能模块。
🔹 支持复杂控制任务
系统支持最多32个控制器任务，并可通过程序结构实现复杂的顺序控制、过程控制和设备联锁。
🔹 支持运动控制
1756-L75支持最多100个运动轴，可应用于具有多轴运动控制要求的自动化设备。
🔹 SER B版本
该产品的SER B对应Series 2 B。实际维修和替换时，应同时确认固件版本，因为不同固件版本可能影响项目兼容性。Rockwell资料显示1756-L75 SER B目前存在多个可用固件版本。
🏭 典型应用
🏭 自动化生产线
🏭 工业过程控制
🏭 包装机械
🏭 装配设备
🏭 物料输送系统
🏭 多轴运动控制
🏭 生产设备监控
🏭 大型PLC控制系统
🔍 首要故障排查与常见问题
1. 控制器无法启动
首先检查1756机架电源、背板连接以及控制器安装状态，同时观察控制器状态指示灯。
2. 控制器出现故障状态
读取控制器诊断信息和故障记录，检查是否存在程序、通信、I/O或硬件异常。
3. PLC无法与I/O通信
检查对应通信模块、1756背板、I/O模块以及网络连接，并确认项目中的模块配置与实际硬件一致。
4. 程序无法下载
检查USB连接、Studio 5000软件版本以及控制器固件版本。不同固件版本需要使用兼容的软件环境。
5. 控制器进入FAULT状态
首先读取具体Fault Code，不建议直接进行恢复出厂或清除程序操作，以免造成现有控制程序和参数丢失。
6. 更换CPU后系统无法运行
确认新控制器完整型号为1756-L75 SER B，同时检查固件、项目版本、SD卡数据和机架配置。
🛡️ 安全注意事项
⚠️ 更换1756-L75前，应按照现场安全程序执行停机、断电和锁定挂牌。
⚠️ 不得在未经确认的情况下插拔带电机架中的控制器。
⚠️ 更换控制器前应完整备份PLC程序、参数和相关配置。
⚠️ 使用SD卡恢复程序时，应确认程序版本与现场设备匹配。
⚠️ 不要随意修改控制器固件，以免造成现有项目无法正常运行。
⚠️ 对涉及机械运动、危险能源或连续生产过程的系统，重新启动前必须确认现场人员和设备处于安全状态。
📰 该产品的相关新闻
📌 Rockwell Automation目前将1756-L75列为Active Mature产品，同时页面显示已有替代产品，因此该型号仍具有现有ControlLogix系统维护和升级过程中的备件价值。
📌 1756-L75 SER B属于ControlLogix 5570平台。Rockwell Automation技术资料明确将1756-L75列为Series 2 B、32 MB Processor，并持续提供相应固件版本下载及兼容性信息。
📌 ControlLogix 5570系列仍广泛用于既有工业自动化系统，因此1756-L75这类成熟型号在设备维修、控制器更换和旧系统备件储备中仍具有实际使用价值。
❓ 常见问题Q&A
Q1：1756-L75是什么？
A：它是Allen-Bradley ControlLogix 5570系列的32 MB控制器。
Q2：1756-L75 SER B有多少内存？
A：提供32 MB用户存储器和约0.98 MB I/O存储空间。
Q3：1756-L75支持多少个运动轴？
A：官方技术资料显示最多支持100个运动轴。
Q4：1756-L75有内置以太网接口吗？
A：该型号本身没有内置EtherNet/IP网络端口，配备的是USB编程接口；工业网络通常通过相应1756通信模块实现。
Q5：SER B是什么意思？
A：SER B表示该控制器的Series为B版本，实际维修时还应进一步确认硬件版本及固件版本。
Q6：1756-L75可以直接替代1756-L74吗？
A：两者同属ControlLogix 5570系列，但用户内存不同，替换前必须确认项目容量、固件、系统配置和实际应用需求。
Q7：1756-L75目前还生产吗？
A：Rockwell Automation当前页面将其生命周期状态标记为Active Mature，并显示存在替代产品。
Q8：采购1756-L75 SER B需要确认哪些信息？
A：建议重点确认Allen-Bradley品牌、1756-L75型号、SER B、ControlLogix 5570系列、32 MB内存、固件版本、USB接口、SD卡、外观状态及实际通电测试情况，并与原控制器铭牌逐项核对。
