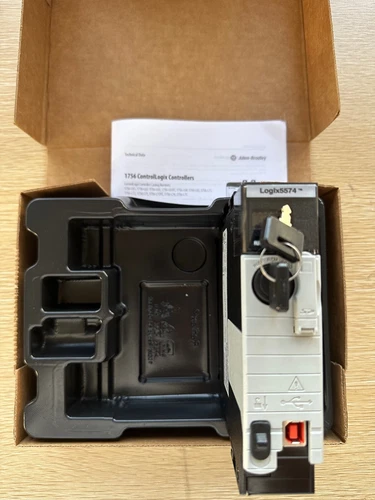

Allen-Bradley 1756-L74/B | ControlLogix 16MB PLC控制器

Allen-Bradley 1756-L74/B 是Rockwell Automation旗下ControlLogix 5570系列的高性能PLC控制器，也称为 Logix5574 Controller。该型号配备16 MB用户内存和约0.98 MB I/O内存，适用于中大型工业自动化、生产线控制、过程控制、运动控制以及复杂设备管理系统。Rockwell Automation目前将1756-L74列为 Active Mature，并提供替代、维修及更换支持。

1756-L74/B采用单槽ControlLogix机架式结构，配备1个USB 2.0本地编程接口，可通过相应的1756系列通信模块接入EtherNet/IP、ControlNet等工业网络。官方资料显示，该控制器最大支持128,000点数字I/O和4,000点模拟I/O。

⚙️ 产品Datasheet参数

以上核心规格来自Rockwell Automation技术资料；官方同时列出5 mA @ 1.2 VDC和800 mA @ 5.1 VDC的背板电流参数。

🔍 产品特点

🔹 16 MB大容量用户内存
1756-L74在ControlLogix 5570系列中属于16 MB版本，可满足较复杂的控制程序、数据标签和自动化逻辑需求。

🔹 ControlLogix 5570架构
适合模块化大型PLC系统，可根据现场需求扩展通信、数字I/O、模拟I/O和运动控制模块。

🔹 丰富的I/O扩展能力
最大支持128,000点数字I/O、4,000点模拟I/O，适合大型生产和过程控制项目。

🔹 SD卡非易失性存储
支持Secure Digital存储，官方资料列出1 GB SD卡为标准配置，并支持2 GB选项。

🔹 USB本地编程
配备USB 2.0全速接口，可用于现场程序下载、维护和诊断。该接口主要用于临时本地编程，而非长期工业通信。

🔹 适用于复杂自动化系统
可用于标准控制、过程控制、运动控制以及高可用性控制架构。

🏭 主要应用领域

🏭 自动化生产线

⚙️ 机械设备控制

🏗️ 大型工业设备

⚡ 电力及能源自动化

🛢️ 石油、天然气及石化控制

🚰 水处理与基础设施

📦 物流与物料输送系统

🔧 ControlLogix系统维修及CPU备件替换

🔧 故障排查与常见问题

1. PLC无法启动

检查ControlLogix机架电源、1756-L74安装位置以及前面板状态指示。若CPU完全没有状态显示，应优先检查机架供电和背板连接。

2. PLC无法进入RUN状态

使用Studio 5000 Logix Designer读取控制器诊断信息，检查程序故障、I/O故障、通信故障及控制器状态。

3. 无法与计算机通信

检查USB连接、驱动、Studio 5000版本以及控制器固件。如果通过EtherNet/IP通信，则需要检查相应的1756通信模块及网络配置。

4. I/O模块无法识别

检查I/O模块安装位置、机架背板、电源以及Studio 5000项目中的I/O配置。如果多个I/O模块同时掉线，应优先检查机架电源和通信状态。

5. 更换CPU后程序无法运行

确认替换设备完整型号为1756-L74/B，同时核对固件版本、Studio 5000项目版本、I/O配置和通信模块配置。

6. 控制器出现存储或程序异常

检查SD卡、控制器诊断信息和项目文件。对原系统进行维修前，应先完整备份程序及相关配置。

⚠️ 安全注意事项

🔸 1756-L74/B属于工业控制系统核心控制器，安装和维护应由专业自动化人员完成。

🔸 拆装控制器前，应按照现场安全规程切断相关设备电源。

🔸 不建议在系统运行过程中随意拔插CPU或改变机架配置。

🔸 使用USB接口进行编程维护时，应确保现场设备处于安全状态。

🔸 修改PLC程序、I/O配置或通信参数前，应完整备份原始项目。

🔸 更换控制器后必须检查固件、程序、I/O及通信配置兼容性。

🔸 USB接口主要用于临时本地编程，官方资料不建议将其用于危险场所或永久连接。

📰 产品相关新闻

Rockwell Automation目前将1756-L74列为ControlLogix 5570系列的 Active Mature 产品，并标注有Replacement Available及Repairable/Replaceable支持。官方产品页面仍提供技术资料、用户手册、固件以及认证信息。

ControlLogix 5570系列仍广泛用于既有工业控制系统的长期维护。对于已经部署1756-L7x控制器的项目，1756-L74/B具有16 MB程序和数据存储空间，在大型ControlLogix系统的CPU替换和备件管理中仍具有实际价值。

需要注意的是，1756-L74与1756-L74/B属于同一基础型号的不同系列/版本标识，实际采购和替换时应核对CPU正面铭牌上的完整型号及Series标识，而不能只依据“L74”判断。

❓ 常见问题 Q&A

Q1：Allen-Bradley 1756-L74/B是什么？

A：它是Allen-Bradley ControlLogix 5570系列的16 MB PLC控制器，也称Logix5574处理器。

Q2：1756-L74/B有多少程序内存？

A：用户内存为16 MB，同时具有约0.98 MB I/O内存。

Q3：1756-L74/B有EtherNet/IP接口吗？

A：CPU本身没有内置EtherNet/IP网络端口，只有1个USB本地编程接口。EtherNet/IP通常需要配合相应的ControlLogix通信模块使用。

Q4：1756-L74/B支持SD卡吗？

A：支持。ControlLogix 5570控制器支持Secure Digital非易失性存储，官方资料列出1 GB SD卡，并支持2 GB选项。

Q5：1756-L74/B最大支持多少I/O？

A：最大支持128,000点数字I/O、4,000点模拟I/O。

Q6：1756-L74/B属于哪个系列？

A：属于ControlLogix 5570 / L7x系列。

Q7：1756-L74/B的功耗是多少？

A：最大功耗约2.5 W，背板电流为5 mA @ 1.2 VDC和800 mA @ 5.1 VDC。

Q8：购买二手1756-L74/B需要检查什么？

A：建议检查型号和Series标识、前面板显示、USB接口、SD卡、储能模块、背板连接器及运行状态，并尽可能进行实际通电、通信和程序加载测试。
