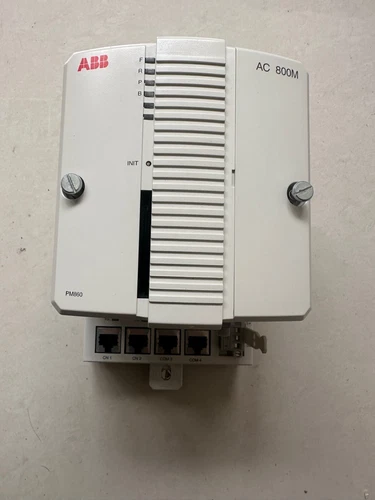

ABB PM860K01 3BSE018100R1 | AC 800M处理器单元套件
ABB PM860K01 3BSE018100R1 是ABB AC 800M自动化控制平台中的处理器单元套件，主要承担控制程序执行、数据处理、系统通信以及I/O管理等任务，是AC 800M控制系统的重要CPU组件。
该套件并非单独CPU板卡，而是完整的Processor Unit Kit，官方资料显示其包含PM860 CPU、TP830底板、TB850 CEX-Bus终端、TB807 ModuleBus终端、内存备用电池以及4位电源插头。
PM860属于AC 800M经典系列处理器，采用MPC860处理器架构，具有16 MB内存和Flash存储能力，并支持以太网及串行通信，可用于过程控制、PLC/DCS系统和工业自动化设备。
📋 产品Datasheet参数
品牌： ABB
型号： PM860K01
订货号： 3BSE018100R1
系列： AC 800M
品名： Processor Unit Kit 处理器单元套件
CPU型号： PM860
处理器类型： MPC860
CPU频率： 48 MHz
内存： 16 MB
应用程序可用RAM： 约10.346 MB
通信接口： 2×RJ45 Ethernet、2×RS-232串行接口
安装方式： DIN导轨/TP830底板安装
尺寸： 约119 × 186 × 135 mm
重量： 约1.1 kg（含相关组件）
供电： 24 V DC控制系统电源
产品组成： PM860 CPU、TP830、TB850、TB807、备用电池、电源插头
产品状态： 已停止销售，适合作为维护及替换备件
ABB资料显示，PM860K01对应产品号3BSE018100R1，并属于AC 800M处理器单元套件；其经典PM860处理器为48 MHz、16 MB内存，并支持Flash存储。
⚙️ 产品特点
🔹 核心控制处理能力
PM860作为AC 800M控制器CPU，负责执行控制逻辑、处理过程数据和管理控制任务，可用于PLC及过程自动化应用。
🔹 完整处理器套件
PM860K01不仅包括CPU，还配套TP830底板、CEX-Bus终端、ModuleBus终端和内存备用电池，适合直接作为完整处理器单元备件使用。
🔹 多种通信方式
TP830底板提供两个RJ45 Ethernet接口以及两个串行接口，其中一个串口支持RS-232C，另一个隔离串口可用于配置工具连接。
🔹 支持AC 800M扩展架构
通过CEX-Bus和ModuleBus，可以与相应通信模块、I/O模块及其他AC 800M系统组件配合工作。
🔹 工业现场模块化设计
采用模块化结构和导轨安装方式，方便安装在自动化控制柜中，也便于现场维护和更换。
🏭 主要应用场景
🔸 工业过程控制系统
🔸 PLC自动化控制柜
🔸 DCS分布式控制系统
🔸 化工生产设备
🔸 电力及能源控制
🔸 水处理自动化
🔸 石油天然气控制系统
🔸 制造生产线
🔸 泵站及风机控制
🔸 AC 800M / System 800xA相关控制设备
PM860K01通常作为控制系统CPU运行，通过通信接口与上位控制网络连接，同时通过AC 800M总线与I/O及通信模块进行数据交互。
🔧 首要故障排查与常见问题
1. CPU无法启动
首先检查24 V DC供电是否稳定，确认TP830底板与CPU安装牢固，再观察CPU状态指示灯是否存在异常。
2. Ethernet无法通信
检查两个RJ45接口对应的网络连接、交换机、IP地址和网络配置。更换CPU后，应特别检查原有网络参数是否正确恢复。
3. Control Builder无法连接
确认工程软件中的CPU型号与实际PM860一致，并检查通信接口、IP配置以及工程版本。
4. I/O模块无法识别
检查ModuleBus终端TB807、底板连接以及I/O模块安装情况。如果CEX-Bus上存在通信模块，还需要检查TB850及相关连接。
5. CPU频繁报错
查看控制器诊断信息，检查供电质量、内存状态、程序运行状态以及通信模块。不要在没有记录故障代码的情况下直接更换CPU。
6. 更换CPU后程序无法运行
应提前备份原系统工程、控制程序和通信配置。更换后重新确认CPU型号、软件版本、I/O配置以及网络参数。
7. 电池报警
PM860K01包含内存备用电池。出现电池报警时，应根据现场维护规程及时检查电池状态，并在允许的条件下进行更换。官方资料明确列出了4943013-6备用电池。
8. 新旧CPU无法直接替换
PM860K01属于经典AC 800M处理器，而较新的PM860AK01属于不同产品版本，两者不能仅凭“PM860”名称判断完全兼容。采购时应严格核对PM860K01 / 3BSE018100R1。
🛡️ 安全注意事项
⚠️ 安装和维护必须由具有工业自动化及电气专业知识的人员进行。
⚠️ 拆装CPU前必须按照现场安全程序断开相关电源。
⚠️ 禁止在设备带电情况下随意拔插CPU、底板终端和通信连接器。
⚠️ 操作电路板时应采取防静电措施。
⚠️ 更换前应完整备份控制程序、参数、I/O配置和通信设置。
⚠️ 更换备用电池时，应确认系统是否允许断电，并避免因操作不当造成程序或数据丢失。
⚠️ 不要将PM860K01与PM860AK01、PM861K01等相近型号直接混用。
⚠️ 恢复运行前，应逐项检查CPU状态、通信、I/O以及控制逻辑，确认系统正常后再投入生产。
📰 产品相关新闻
ABB产品资料显示，PM860K01 3BSE018100R1已经属于“不再销售”的经典产品，并由Processor Unit Kit相关产品及后续AC 800M处理器产品体系承接。官方产品信息仍保留该型号的产品组成及技术资料，说明其目前更多用于既有AC 800M系统的维护和备件替换。
在AC 800M产品体系中，ABB提供从PM851、PM856、PM858、PM860到更高性能处理器的不同CPU等级，以满足不同规模控制系统的需求。PM860属于经典系列中的48 MHz处理器型号，具有16 MB内存和Flash存储功能。
对于仍在运行PM860控制系统的工业现场，原型号备件对于减少系统改造工作量仍具有实际价值。采购时建议重点核对完整订货号、CPU版本、底板型号、工程软件版本以及实际成色。
❓ 常见问题 Q&A
Q1：ABB PM860K01是什么？
A：PM860K01是ABB AC 800M系列的Processor Unit Kit处理器单元套件。
Q2：PM860K01的订货号是什么？
A：订货号为3BSE018100R1。
Q3：PM860K01包含哪些组件？
A：主要包括PM860 CPU、TP830底板、TB850 CEX-Bus终端、TB807 ModuleBus终端、内存备用电池以及4位电源插头。
Q4：PM860使用什么处理器？
A：PM860采用MPC860处理器。
Q5：PM860的CPU频率是多少？
A：经典PM860处理器的时钟频率为48 MHz。
Q6：PM860K01内存是多少？
A：PM860对应16 MB RAM配置，在相关软件版本下应用程序可用RAM约为10.346 MB。
Q7：PM860K01支持Ethernet吗？
A：支持，TP830底板提供两个RJ45 Ethernet接口，同时提供两个串行接口。
Q8：PM860K01是冗余CPU吗？
A：PM860K01本身属于非冗余处理器单元，不能直接按照冗余CPU架构使用。ABB的AC 800M系列另有专门的冗余型号。
Q9：PM860K01现在还能购买吗？
A：该型号已经停止销售，因此目前主要作为工业自动化系统的维护、维修和替换备件流通。
Q10：采购PM860K01需要注意什么？
A：重点确认PM860K01、3BSE018100R1、TP830底板、TB850、TB807、备用电池、CPU版本以及设备成色，尤其要避免把PM860K01与PM860AK01等后续型号混淆。
