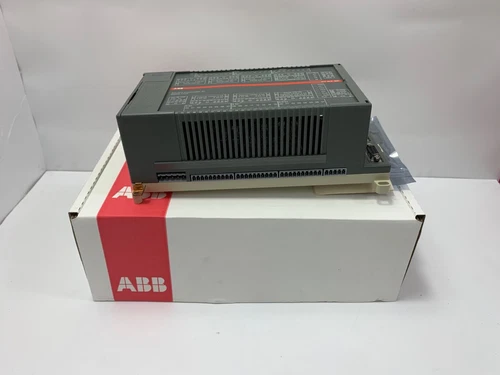

ABB 07KT98L GJR5253100R0120 | Advant控制器
ABB 07KT98L GJR5253100R0120 是 ABB Advant Controller 31（AC31） 系列的中央控制单元，属于07 KT 98基本控制器配置，主要用于工业自动化、顺序控制、过程控制及分布式I/O系统。
该型号订货号为 GJR5253100R0120，对应07 KT 98基本单元，并配置 PROFIBUS-DP 通信功能。ABB技术资料将07 KT 98定位为AC31系统的中央控制单元，可通过CS31系统总线连接远程I/O，同时支持编程、诊断、高速计数及存储卡等功能。
⚙️ 产品 Datasheet 参数
🔹 品牌： ABB
🔹 型号： 07KT98L
🔹 订货号： GJR5253100R0120
🔹 系列： Advant Controller 31 / AC31
🔹 品名： 中央控制器 / PLC基本单元
🔹 通信接口： CS31系统总线、PROFIBUS-DP
🔹 供电电压： 24 V DC
🔹 用户程序容量： 约1000 KB级，具体取决于配置及存储介质
🔹 高速计数： 集成高速计数功能，最高可达50 kHz
🔹 数字I/O： 集成24 V DC数字输入及可配置数字I/O
🔹 模拟I/O扩展能力： 可通过AC31远程I/O进行扩展
🔹 存储介质： 支持SmartMedia Card
🔹 实时功能： 集成实时时钟
🔹 编程软件： 907 AC 1131
🔹 安装方式： 控制柜/导轨系统安装
🔹 产品状态： 经典系列工业控制备件
ABB资料显示，07 KT 98支持SmartMedia存储卡、24 V供电、CS31系统总线以及高速计数等功能；不同后缀版本还可以配置ARCNET、PROFIBUS-DP、Ethernet及CANopen等通信接口。
🔧 产品主要特点
⚡ 中央控制功能
07KT98作为AC31系统的基本控制单元，可执行PLC用户程序、逻辑运算、顺序控制和现场设备协调任务。
🔄 支持CS31系统总线
控制器可以通过CS31系统总线连接远程数字量和模拟量I/O模块，适用于分布式控制架构。ABB资料显示，AC31系统可以配套多种CS31数字量和模拟量远程单元。
📡 PROFIBUS-DP通信
用户提供的 GJR5253100R0120 属于07 KT 98的PROFIBUS-DP配置，可用于与支持PROFIBUS-DP的现场设备进行数据交换。
⏱️ 高速计数功能
07KT98集成高速计数功能，适用于编码器、脉冲传感器、速度检测等应用。相关资料给出的最大硬件计数频率可达到50 kHz。
💾 存储卡支持
控制器支持SmartMedia Card，可用于操作系统、用户程序以及用户数据的存储。ABB后续适配资料也明确将07KT98的SmartMedia Card作为原系统存储介质。
🛠️ 完善的诊断功能
前面板状态指示灯可以帮助工程人员快速判断运行状态、信号状态及故障情况，便于工业现场维护。
🏭 典型应用
🏭 工业生产线自动化控制
⚙️ 机械设备PLC控制
🔄 分布式I/O控制系统
📦 包装及物料输送设备
🚰 水处理及公用工程
⚡ 电力及能源自动化
🏗️ 工业过程控制
🔧 老型ABB Advant Controller系统维修
🛠️ 首要故障排查与常见问题
1. 控制器完全无法启动
首先检查24 V DC供电是否正常，确认电源极性、端子连接以及控制器安装状态。如果电源正常但CPU无运行指示，应进一步检查控制器本体。
2. PROFIBUS-DP通信异常
检查PROFIBUS电缆、连接器、终端电阻以及从站地址。确认现场设备的通信参数与PLC工程配置一致。
3. CS31远程I/O无法识别
检查CS31总线连接、远程I/O地址及终端设备。若多个I/O同时离线，应优先检查总线和电源，而不是逐个更换I/O模块。
4. 高速计数数据异常
检查脉冲传感器、电缆屏蔽、信号电平和计数参数。如果出现漏计数，应重点检查输入信号频率是否超过系统允许范围。
5. 程序无法正常运行
检查用户程序、CPU状态及存储卡。若控制器更换后出现程序问题，应确认原程序是否已经正确备份。
6. SmartMedia卡无法读取
检查存储卡型号、插入状态和卡片本身是否存在损坏。不要在控制器正在访问存储卡时随意拔出。
7. 控制器运行过程中频繁停止
检查24 V DC电源是否出现瞬间跌落，同时查看现场I/O、通信总线和CPU诊断状态。
8. 更换控制器后通信不正常
重点确认完整订货号 GJR5253100R0120。07KT98存在多个通信版本，例如ARCNET、PROFIBUS-DP、Ethernet及CANopen配置，不能仅依据“07KT98”名称进行替换。
⚠️ 安全注意事项
🔴 该设备属于工业控制系统核心控制部件，维护时必须遵守现场电气安全规范。
🔸 安装或拆卸前应切断24 V DC控制电源。
🔸 不得在带电情况下随意插拔控制器及通信连接器。
🔸 修改PLC程序前应保存原程序和参数备份。
🔸 修改PROFIBUS或CS31通信参数前，应确认不会影响正在运行的生产设备。
🔸 与电机、阀门、泵及其他执行机构连接时，调试前必须确认机械设备处于安全状态。
🔸 高速计数输入连接传感器时，应确认信号电压及频率符合系统要求。
🔸 更换控制器后，应对CPU、通信、I/O及执行机构进行完整功能测试。
📰 产品相关新闻
ABB Advant Controller 31 是较早期的工业自动化控制平台，07KT98属于该平台的重要中央控制单元。随着ABB控制平台逐步向AC500等新一代架构发展，07KT98目前更多出现在存量设备维护、旧系统改造和工业备件市场中。
ABB针对AC31系统提供了后续适配方案。其AC31适配资料显示，原有07KT98可以通过相应替换设备进行系统升级，同时保留CS31、并行接口、高速计数、实时钟及存储功能等部分系统能力。
对于仍在使用Advant Controller 31的工业现场，GJR5253100R0120这类完整订货号非常重要。因为07KT98拥有多种通信接口组合，同一系列不同后缀并不一定可以直接互换。ABB技术资料明确列出了R0120、R0220、R0160、R0260、R0270、R0272、R0278等多个硬件配置。
❓ 常见问题 Q&A
Q1：ABB 07KT98L GJR5253100R0120是什么？
A：它是ABB Advant Controller 31系统中的07KT98基本控制单元，属于工业PLC/中央控制器。
Q2：GJR5253100R0120有什么特殊配置？
A：该订货号对应07KT98基本单元，并带有PROFIBUS-DP通信配置。
Q3：07KT98使用什么电源？
A：采用24 V DC控制电源。
Q4：07KT98支持CS31总线吗？
A：支持。CS31是AC31系统的重要现场总线，可用于连接远程I/O设备。
Q5：07KT98支持高速计数吗？
A：支持，相关资料显示其集成高速计数功能，最大硬件计数频率可达到50 kHz。
Q6：07KT98可以使用存储卡吗？
A：可以。原07KT98系统支持SmartMedia Card，用于操作系统、用户程序及用户数据存储。
Q7：07KT98不同订货号可以直接替换吗？
A：不建议。不同订货号可能对应不同的PROFIBUS、ARCNET、Ethernet或CANopen通信配置，必须按照完整订货号进行匹配。
Q8：购买二手07KT98需要检查什么？
A：建议检查完整型号、订货号、通信接口、CPU状态灯、端子、存储卡接口以及实际运行状态。
Q9：07KT98现在适合什么用途？
A：主要适合现有ABB AC31/Advant Controller 31系统的维修、替换和备件储备，也适用于仍在运行的老型工业自动化设备。
Q10：为什么采购时不能只写“07KT98”？
A：因为07KT98存在多个硬件和通信版本。完整订货号 GJR5253100R0120 才能准确确定对应配置。
