Allen-Bradley 1394C-SJT10-D | 10kW SERCOS伺服系统模块

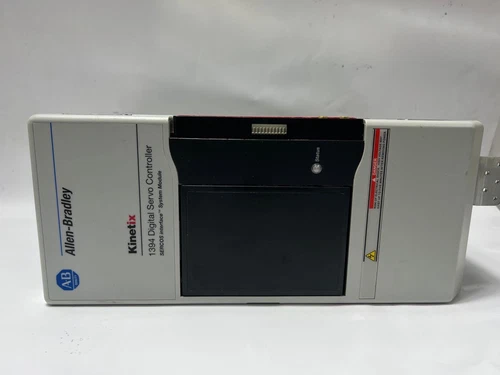

Allen-Bradley 1394C-SJT10-D 是1394 SERCOS多轴运动控制系统中的10 kW系统模块，用于为伺服轴模块提供主电源、直流母线及系统级控制和SERCOS光纤通信功能。Rockwell Automation官方资料将其定义为“10 kW伺服系统模块，带SERCOS接口，不带HIM”，属于1394系列C版本系统模块。

该模块可配合1394系列轴模块组成多轴伺服控制系统，官方安装资料明确指出，1394C-SJT10-D系统模块可支持最多4个轴。

📊 产品参数 Datasheet

Rockwell Automation资料确认该型号额定输入为324～528 VAC、三相50/60 Hz，输入电流13 A，连续功率输出为8/10 kW，直流母线额定输出为530/680 VDC。

⚙️ 产品特点

🔹 10 kW功率等级

1394C-SJT10-D属于1394系统模块中的10 kW规格，适合中等功率多轴伺服应用。1394系列系统模块还包括5 kW和22 kW等级。

🔹 SERCOS实时运动通信

模块配置SERCOS Transmit和Receive光纤接口，用于与轴模块进行高速实时运动数据交换。

🔹 最多支持4轴

该系统模块能够与相应的1394轴模块配合，构成最多4轴的多轴运动控制系统。

🔹 集成多种I/O接口

设备提供继电器输出、模拟量输出、离散输入以及反馈接口，可用于系统状态、控制信号和轴反馈相关功能。

🔹 支持DPI/SCANport

模块提供DPI/SCANport接口，可连接相应的人机接口模块或其他兼容设备，用于参数查看和维护操作。

🔹 适用于多轴伺服系统

该型号并不是普通的单轴伺服驱动器，而是1394系统中的核心系统级模块，需要与对应轴模块、反馈线路、SERCOS光纤以及外围电源组件共同工作。

🏭 应用场景

1394C-SJT10-D主要适用于对多轴同步运动控制有要求的工业设备，例如：

🔸 包装机械

🔸 印刷设备

🔸 自动化装配线

🔸 材料加工设备

🔸 输送及定位系统

🔸 数控及专用机械

🔸 多轴伺服生产设备

🔸 高速切割及加工设备

🔸 工业机器人外围运动系统

🔸 多轴电子凸轮控制设备

典型系统中，1394C-SJT10-D负责提供系统主电源及DC母线，并通过SERCOS光纤与多个轴模块进行通信，实现多轴运动控制。

🔧 首要故障排查与常见问题

1. 系统模块无法上电

检查三相AC输入是否处于规定的324～528 VAC范围，并确认输入线路、断路器和接线端子正常。

2. SERCOS网络无法建立

检查SERCOS Tx/Rx光纤连接方向，确认光纤没有弯折、污染或损坏，同时检查节点地址和通信速率设置。

3. 轴模块无法识别

检查轴模块与系统模块之间的连接、SERCOS网络配置以及RSLogix 5000工程中的轴配置。

4. 出现系统故障

观察System Module Status LED和Network Status LED，根据指示状态判断是电源、系统还是SERCOS通信问题。

5. 伺服轴无法使能

确认系统模块状态正常，再检查轴模块、反馈信号、Enable信号以及控制器中的轴状态。

6. DC母线电压异常

检查三相输入电压、整流部分以及母线相关连接。由于系统内部存在高压储能电容，断电后不能立即进行维修。

7. SERCOS通信不稳定

检查光纤连接质量、Tx/Rx方向、节点地址及通信速率。官方资料显示该系统模块具有SERCOS发送和接收光纤接口，并带有通信状态指示。

8. 更换模块后系统无法运行

确认更换件必须为1394C-SJT10-D，同时检查Series C版本、功率等级、SERCOS配置、轴模块型号及系统参数。

🛡️ 安全注意事项

⚠️ 该设备属于高功率伺服系统模块，涉及三相高压AC输入和高压DC母线，必须由专业电气人员操作。

⚠️ 维修前必须完全切断输入电源，并按照现场上锁挂牌程序执行。

⚠️ 断电后仍可能存在危险的储能电压。 Rockwell资料明确警告，设备断电后高压可能持续存在，维修前必须确认电压已经降至安全水平。

⚠️ 不得仅依靠设备指示灯判断内部已经完全放电，应使用符合要求的测量仪器确认。

⚠️ SERCOS光纤接口应保持清洁，避免污染光纤端面影响通信。

⚠️ 不得在带电状态下随意拆装输入电源、母线、反馈或轴模块连接。

⚠️ 更换设备前应记录原有SERCOS节点地址、轴配置和控制器工程参数。

⚠️ 1394C-SJT10-D为已停产产品，Rockwell Automation官方显示其停产日期为2016年10月31日，因此采购维护备件时应重点确认实际成色和测试状态。

📰 产品相关新闻

Rockwell Automation官方产品资料目前将1394C-SJT10-D列为Discontinued（停产）产品，并指出该型号于2016年10月31日停止销售，后续采用工程替代方式处理。

1394系列早期定位于多轴数字伺服控制。Rockwell的安装资料显示，1394C-SJT10-D属于Series C 10 kW系统模块，与5 kW和22 kW型号共同构成1394系统模块产品线。

对于仍在运行1394 SERCOS系统的设备，1394C-SJT10-D仍可能作为维护和备件使用。由于该产品已经停产，实际采购时建议重点核对完整型号、Series版本、10 kW功率等级、SERCOS配置以及设备测试状态。

❓ 常见问题 Q&A

Q1：1394C-SJT10-D是什么产品？
A：它是Allen-Bradley 1394系列的10 kW SERCOS伺服系统模块，用于多轴运动控制系统。

Q2：1394C-SJT10-D是多少功率？
A：该型号属于10 kW等级，连续功率输出规格为8/10 kW。

Q3：最多可以控制几个轴？
A：官方安装资料显示，该系统模块可用于最多4轴的多轴系统。

Q4：输入电压是多少？
A：额定AC输入范围为324～528 VAC，三相，50/60 Hz。

Q5：该模块是否带SERCOS接口？
A：是，配置SERCOS发送Tx和接收Rx光纤接口，用于与轴模块进行实时通信。

Q6：1394C-SJT10-D是否带HIM？
A：不带。Rockwell官方产品名称明确标注为NO HIM。

Q7：1394C-SJT10-D是否已经停产？
A：是。Rockwell Automation官方状态为Discontinued，停产日期为2016年10月31日。

Q8：1394C-SJT10-D可以单独使用吗？
A：通常不能将其作为完整的独立伺服驱动系统使用。它属于1394系统架构中的系统模块，需要根据应用配置相应的轴模块、控制器、反馈、SERCOS光纤及外围组件。

Q9：为什么更换后SERCOS仍然无法通信？
A：重点检查Tx/Rx光纤方向、节点地址、通信速率、轴模块配置以及控制器工程参数。

Q10：采购二手1394C-SJT10-D需要注意什么？
A：建议确认型号1394C-SJT10-D、Series C、10 kW规格、SERCOS接口完整性、端子及光纤接口状态、状态指示灯以及实际通电测试情况。
