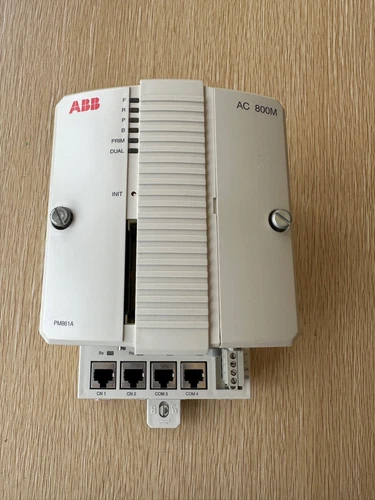

ABB PM861AK01 | AC 800M冗余处理器单元

ABB PM861AK01（3BSE018157R1） 是 ABB AC 800M 控制系统中的处理器单元套件，主要用于工业过程控制、自动化生产线及高可靠性控制系统。该型号属于 PM861A Classic 系列，支持CPU冗余，可与CEX-Bus、ModuleBus及S800 I/O系统配合使用。ABB产品资料将3BSE018157R1定义为 PM861AK01 Processor Unit，套件包含PM861A CPU、TP830底座、总线终端、电池及电源插头等组件。

PM861A采用48 MHz处理器，配备16 MB内存，其中应用程序可用RAM约7.155 MB；控制器提供双RJ45以太网接口，并配有两个串行接口，可满足AC 800M控制网络、配置及扩展通信需求。

⚙️ 产品 Datasheet 参数

以上核心数据来自PM861AK01技术资料；官方资料明确给出48 MHz、16 MB内存、7.155 MB应用RAM、双以太网端口以及CPU冗余支持。 ABB产品资料同时列出3BSE018157R1套件的组成，包括PM861A CPU、TP830底座、TB850、TB807、TB852、电池及4针电源插头。

🔧 产品特点

🔹 AC 800M核心处理器

PM861AK01承担控制系统中的主要程序执行、逻辑运算、数据处理和通信任务，是AC 800M自动化控制系统的重要中央处理单元。

🔹 支持CPU冗余

PM861A支持CPU冗余架构，可用于对系统连续运行和可用性要求较高的工业控制场合。ABB资料明确将其冗余能力列为产品功能之一。

🔹 双以太网接口

控制器底座配置两个RJ45以太网接口，可连接AC 800M控制网络及相关自动化设备。

🔹 丰富的总线扩展能力

通过CEX-Bus可以连接通信模块，通过ModuleBus可以连接S800 I/O模块，使控制系统能够根据现场需求扩展I/O和通信功能。

🔹 套件式设计

PM861AK01并非单纯CPU板卡，而是一个处理器单元Kit。ABB资料列明其包装包含CPU、TP830底座、多个总线终端、后备电池和电源插头，因此采购替换时应确认套件配置。

🏭 典型应用

⚙️ 工业过程控制系统

🏭 化工及石化自动化

⚡ 电力及能源控制

🏗️ 大型生产线

🚰 水处理及公用工程

🏭 制造业自动化

🔄 S800 I/O控制系统

🖥️ ABB System 800xA控制平台

🛠️ 首要故障排查与常见问题

1. CPU无法启动

首先检查24V DC辅助电源、电源插头及底座连接。确认电压处于允许范围后，再检查CPU状态指示灯。

2. CPU状态异常

检查PM861A前面板LED状态，并使用Control Builder读取诊断信息。若出现程序、通信或硬件故障，应根据诊断代码进一步定位。

3. 以太网无法通信

检查CN1、CN2两个RJ45接口、网络线缆、交换设备以及控制网络配置。PM861A底座具有两个以太网接口。

4. S800 I/O无法识别

检查ModuleBus连接、TB807终端以及I/O模块配置。若系统采用冗余CPU，还需要确认冗余架构和总线配置是否正确。

5. CEX通信模块异常

检查CEX-Bus连接及TB850终端，并确认通信模块地址和系统组态正确。

6. 控制器频繁重启

检查24VDC电源是否存在瞬时压降，同时检查电源模块、接线端子以及控制柜温度。

7. 断电后程序或时钟异常

检查PM861A后备电池。该产品套件包含用于存储器备份的锂电池，长期运行设备应定期检查电池状态。

8. 更换CPU后无法运行

检查新旧设备是否均为PM861AK01 / 3BSE018157R1，并核对固件、Control Builder工程、I/O配置、通信参数以及冗余设置。

⚠️ 安全注意事项

🔸 安装、拆卸PM861AK01前必须关闭相关控制电源。

🔸 不得在带电状态下随意插拔CPU、底座或总线连接器。

🔸 更换处理器前应备份AC 800M控制程序及系统参数。

🔸 涉及冗余CPU的系统，维护前必须确认主、备用控制器状态，避免误切换影响生产。

🔸 更换电池时必须按照设备维护规范操作，避免程序或保持数据丢失。

🔸 不得随意修改ModuleBus、CEX-Bus和控制网络配置。

🔸 现场涉及泵、电机、阀门或其他执行机构时，应在安全状态下进行调试。

🔸 设备维修完成后，应执行CPU、通信、I/O及控制逻辑的完整功能验证。

📰 产品相关新闻

ABB的PM861A属于AC 800M经典控制器产品线，PM861AK01目前在ABB产品资料中标注为 Classic 生命周期状态。其产品定位主要面向需要稳定过程控制及高可用性架构的工业自动化系统。

ABB产品资料还显示，3BSE018157R1不仅对应单独的CPU概念，而是完整的PM861AK01 Processor Unit Kit，包括CPU、TP830底座、总线终端、后备电池及电源插头。因此在旧系统维修时，应根据完整订货号进行备件匹配，而不能只按照“PM861A”名称采购。

❓ 常见问题 Q&A

Q1：ABB PM861AK01是什么？
A：它是ABB AC 800M系列的PM861A处理器单元套件，订货号为3BSE018157R1。

Q2：PM861AK01主要用于什么系统？
A：主要用于ABB AC 800M及System 800xA相关工业自动化和过程控制系统。

Q3：PM861AK01支持冗余吗？
A：支持。PM861A控制器支持CPU冗余，可用于高可用性控制系统。

Q4：PM861AK01有多少内存？
A：技术资料给出的内存为16 MB，应用程序可用RAM约7.155 MB。

Q5：PM861AK01采用什么电源？
A：采用24 V DC工业控制电源。具体允许输入范围应以对应硬件资料和现场电源配置为准。

Q6：3BSE018157R1和PM861AK01是什么关系？
A：3BSE018157R1是ABB产品订货号，PM861AK01是ABB Type Designation，两者对应同一处理器单元套件。

Q7：PM861AK01套件包含哪些部件？
A：ABB资料列出的套件包括PM861A CPU、TP830底座、TB850、TB807、TB852、后备电池以及4针电源插头。

Q8：购买二手PM861AK01需要检查什么？
A：建议检查完整订货号、CPU状态灯、底座TP830、通信端口、总线终端、电池状态以及实际运行情况。

Q9：PM861AK01可以直接替换其他AC 800M处理器吗？
A：不能仅凭外观判断。替换前应核对CPU型号、硬件版本、固件、控制程序、I/O配置以及冗余架构。

Q10：该型号现在是什么生命周期状态？
A：ABB技术资料将PM861AK01标记为 Classic，因此对于存量AC 800M系统而言，原型号备件的匹配和状态确认尤其重要。
